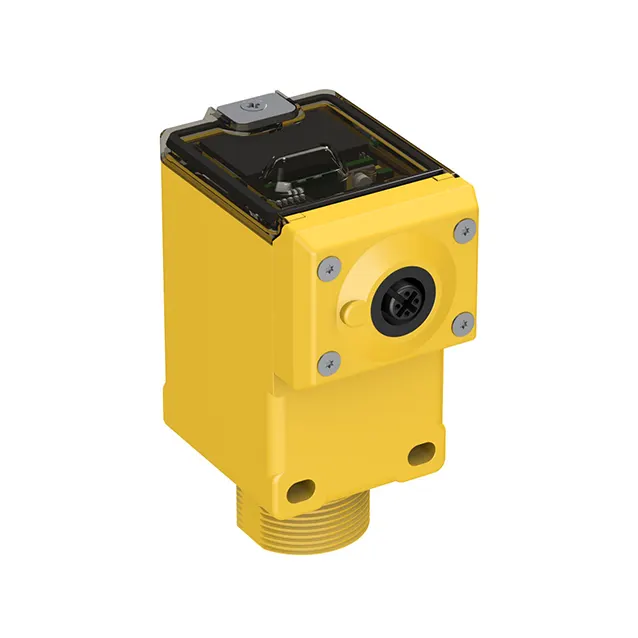

Funkübertragungssystem – Übertragung von E/A-Daten in Sterntopologie Knoten zum Anschluss externer Sensoren
SKU: 3028427 Type: DX80N2Q45RD
Verfügbar3–5 Werktage Lieferzeit
€377,90 / Stück
€449,70 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Schutzart IP67
- Mechanisches Einschraubgewinde, M30 x 1,5
- Anschluss über Kupplung, M12 x 1, 4-polig
- 2,4GHZ-Frequenzband
- Frequenzsprungverfahren FHSS
- Zeitschlitzverfahren TDMA
- Betriebsspannung: 3,6…5,5 VDC
- Stromaufnahme: ≤ 100 µA
- Versorgung über 2 AA 3,6 V Li-Ionen Batterien, im Lieferumfang enthalten
- FCC‐ID UE300DX80‐2400‐ Dieses Gerät erfüllt FCC Absatz 15, Unterabsatz C, 15.247 ETSI/EN: In Übereinstimmung mit EN 300 328: V1.7.1 (2006‐05)IC: 7044A‐ DX8024
- Strahlungsimmunität 10V/m für 80-2700 MHz nach EN 61000-6-2
Funktionsprinzip
Q45 sensors and DX80 gateway are networked in star topology. Thanks to the integrated battery, they are the first, fully selfsufficiently operating sensors worldwide. No further wiring is necessary. Different types are available. Depending on the type of operation, the battery may last several years. They can be easily integrated into an existing DX80 network.
Mechanische Daten
| Relative Luftfeuchtigkeit | von 0 bis 90 % |
| Elektrischer Anschluss | Steckverbinder, M12 x 1, 4-polig |
| Umgebungstemperatur | von -40 bis 70 °C |
| Antennenanschluss | intern (Leiterschlaufe) |
| Lagertemperatur | von -40 bis 70 °C |
| Bauform | Quader, Q45 |
| Gehäusewerkstoff | Kunststoff, PBT |
| Gehäusewerkstoff | Lexan, gelb |
| Schutzart (IP) | IP67 |
| Abmessung | 66.5 x 44.5 x 97.1 mm |
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 0.1 mA |
| Betriebsspannungsanzeige | LED, grün |
| Anzeige der Funktionsreserve | LED, rot |
| Batterielösung | ja |
| Betriebsspannung | von 3.6 bis 5.5 V |
Funk Daten
| Topologie | Sterntopologie |
| Frequenzspreizverfahren | FHSS (Frequency Hopping Spread Spectrum) |
| Gerätetyp | Funk-Sensor |
| Ansprechzeit typisch | < 250 ms |
| Kanalbreite | 2 MHz |
| Abstrahlleistung ERP | 18 dB / 65 mW |
| Reichweite | 1000000 mm |
| Einbau | Stationär |
| Funkgerätetyp | Kurzstrecke |
| Anzahl Funkkanäle | 27 |
| Zeitschlitzbreite | 7.8 ms |
| Frequenzband | 2.4 GHz ISM Band |
| Frequenzbereich | von 2402000000 bis 2483000000 Hz |
| Abstrahlleistung EIRP | 18 dB / 65 mW |
Tests/Zulassungen
| MTTF | 67 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Zulassungen | cULus |
| Zulassungen | CE |
| Zulassungen | CSA |
E/A Daten
| Kanalanzahl | 2 oder 1 |
| Eingangstyp | Potentialfreie Kontakte oder NAMUR |
Sonstige
| Polzahl | 4-polig |
| Bauform | Quader |
| Gehäusewerkstoff | Kunststoff |
| Steckertyp | M12 |
- Li-Ionen Batterie, 3.6 VDC, 2400 mAh, AA, GGV UN3090/KL93017987
