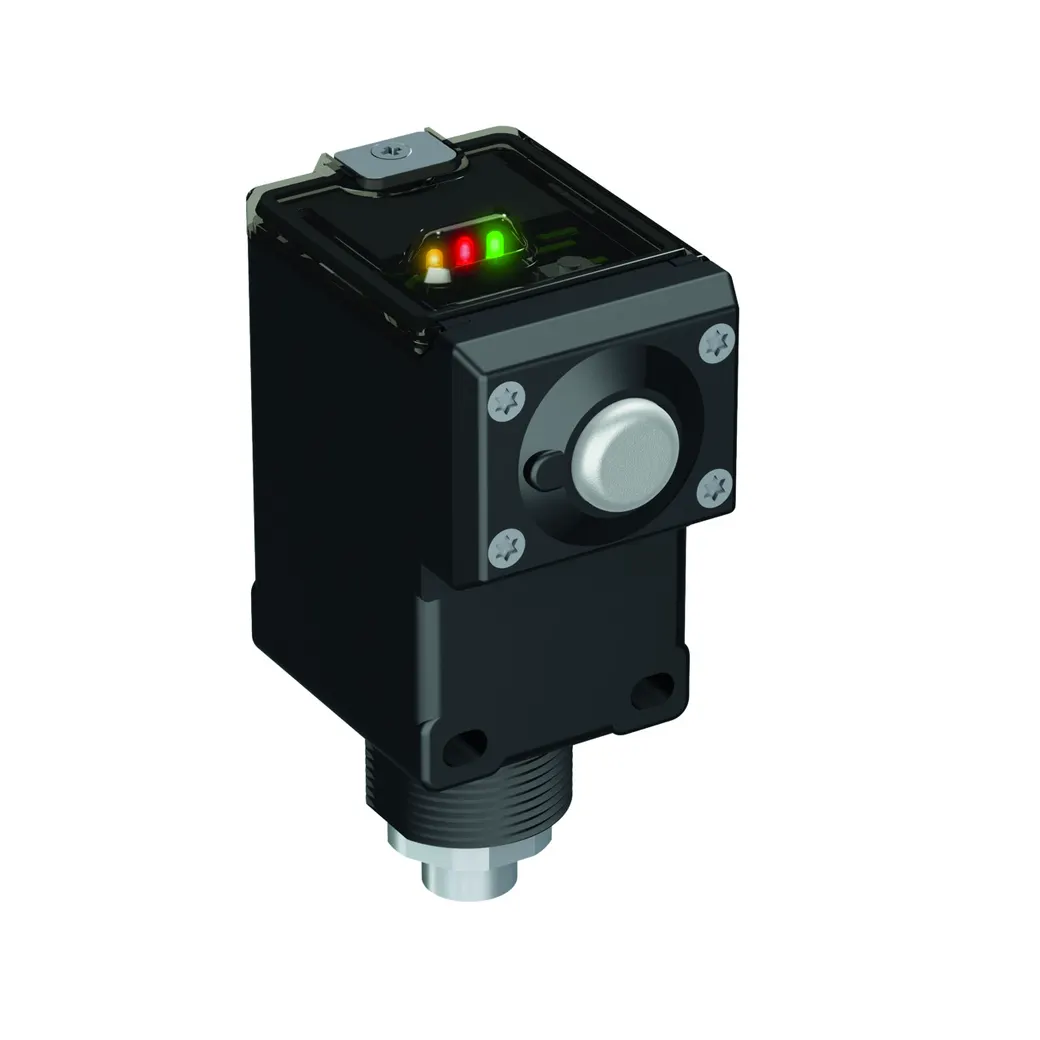

Funkübertragungssystem Basisgerät für serielle Sensoren Knoten zum Anschluss externer Sensoren
SKU: 3802765 Type: DX80N2Q45VT-NB
Verfügbar3–5 Werktage Lieferzeit
€412,90 / Stück
€491,35 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Schutzart IP67
- Mechanisches Einschraubgewinde, M30 x 1,5
- Anschluss über Kupplung, M12 x 1, 4-polig
- Integrierte, mehrfarbige Anzeigeleuchte
- 2,4GHZ-Frequenzband
- Frequenzsprungverfahren FHSS
- Zeitschlitzverfahren TDMA
- Betriebsspannung: 3,6…5,5 VDC
- Stromaufnahme: ð 100 µA
- Versorgung über 2 AA 3,6 V Li-Ionen Batterien, nicht im Lieferumfang enthalten
- FCC-ID UE300DX80-2400- Dieses Gerät erfüllt FCC Absatz 15, Unterabsatz C, 15.247 ETSI/EN: In Übereinstimmung mit EN 300 328: V1.7.1 (2006-05)IC: 7044A-DX8024
- Strahlungsimmunität 10V/m für 80-2700 MHz nach EN 61000-6-2
Funktionsprinzip
Die Q45 Wireless Knoten können in ein DX80-Funknetzwerk in Sterntopologie integriert werden. Diese Geräte arbeiten dank integrierter Batterie vollkommen autark und werden direkt mit einem beliebigen DX80 Gateway oder DXM Controller gekoppelt. Je nach Ausführung beinhalten sie ein Sensorelement oder bieten den Anschluss von externen Sensoren oder anderen Signalgebern. Abhängig vom Betrieb können Batteriestandzeiten von mehreren Jahren erreicht werden. Konform gemäß EN 300 328: V2.2.2 (2019-02)
Mechanische Daten
| Relative Luftfeuchtigkeit | von 0 bis 90 % |
| Elektrischer Anschluss | Steckverbinder, M12 x 1, 4-polig |
| Umgebungstemperatur | von -40 bis 70 °C |
| Antennenanschluss | intern (Leiterschlaufe) |
| Lagertemperatur | von -40 bis 70 °C |
| Bauform | Quader, Q45 |
| Gehäusewerkstoff | Kunststoff, PBT, schwarz |
| Schutzart (IP) | IP67 |
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 0.1 mA |
| Betriebsspannungsanzeige | LED, grün |
| Anzeige der Funktionsreserve | LED, rot |
| Batterielösung | ja |
| Betriebsspannung | von 3.6 bis 5.5 V |
Funk Daten
| Topologie | Sterntopologie |
| Frequenzspreizverfahren | FHSS (Frequency Hopping Spread Spectrum) |
| Gerätetyp | Knoten |
| Ansprechzeit typisch | < 250 ms |
| Funktion | Vibrationssensor |
| Kanalbreite | 2 MHz |
| Abstrahlleistung ERP | 18 dB / 65 mW |
| Einbau | Stationär |
| Funkgerätetyp | Kurzstrecke |
| Anzahl Funkkanäle | 27 |
| Zeitschlitzbreite | 7.8 ms |
| Frequenzband | 2.4 GHz ISM Band |
| Frequenzbereich | von 2402000000 bis 2483000000 Hz |
| Abstrahlleistung EIRP | 18 dB / 65 mW |
Tests/Zulassungen
| MTTF | 67 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Zulassungen | cULus |
| Zulassungen | CE |
| Zulassungen | CSA |
E/A Daten
| Kanalanzahl | 1 / 1 |
| Kanalanzahl | 4 |
| Ausgangstyp | 4-farbige LED-Anzeige |
| Eingangstyp | Vibration/Temperatur |
| Kommunikationsprotokoll | 1-wire-serial |
Sonstige
| Polzahl | 4-polig |
| Bauform | Quader |
| Gehäusewerkstoff | Kunststoff |
| Steckertyp | M12 |
