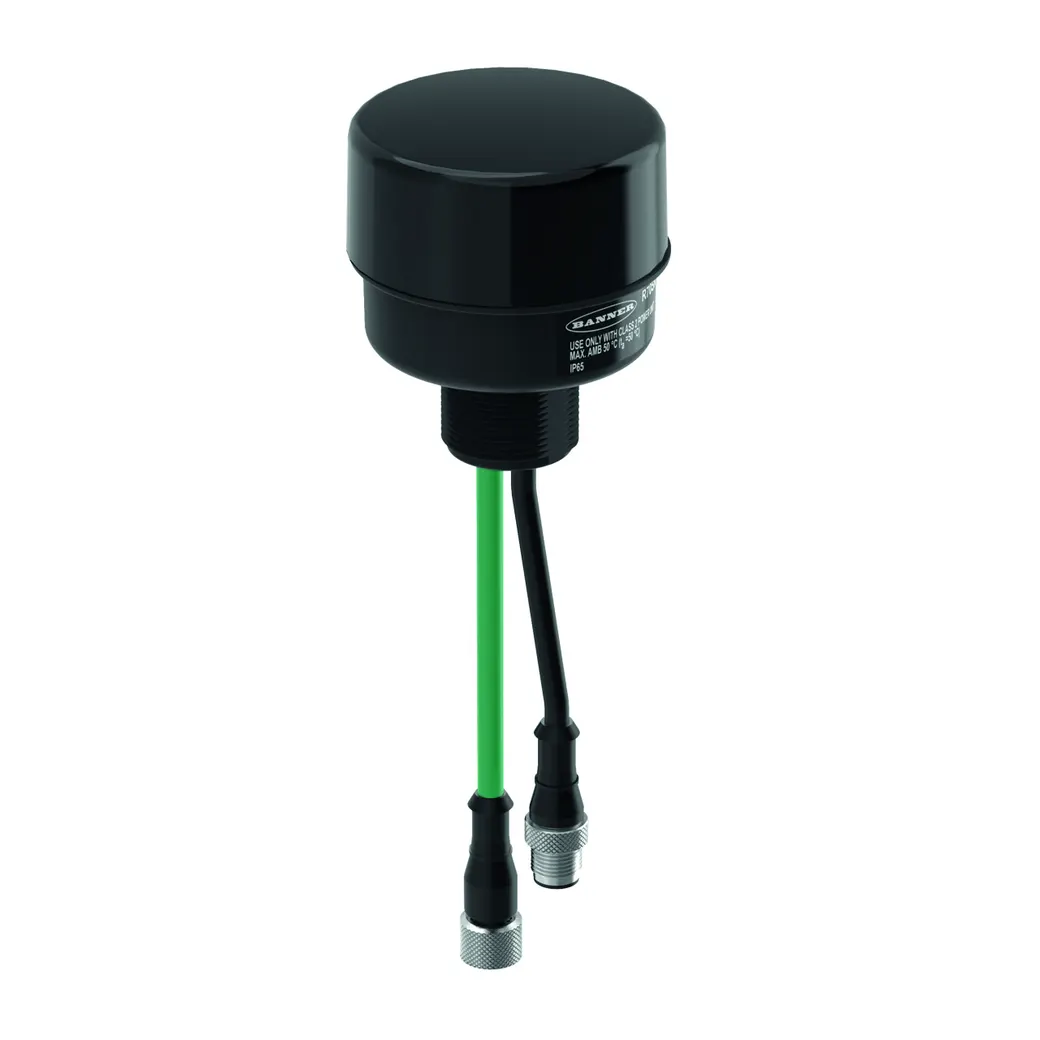

Funksystem – Serielle Datenübertragung in Baumtopologie Serial Radio
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Schutzart IP65
- M30 x 1 mech. Einschraubgewinde
- Anschluss über Kabel mit Steckverbinder, M12 x 1, 5-polig sowie Kabel und Steckverbinder, M12 x 1, 5-polig, D-codiert
- Funkreichweite 1km
- Paketgröße max. 1500 Bytes
- Transferrate 250 kbps
- RS485-Schnittstelle: Halbduplex, 9.6kBd / 19.2kBd, 8 Datenbits, 1 Stopbit, Parität none
- Betriebsspannung: 10…30 VDC
Funktionsprinzip
Die R70 Ethernet Radios übertragen gängige Ethernet-Protokolle über Strecken bis 1km. Die verwendete Topologie kann wie folgt gewählt werden: Punkt-zu-Punkt, Stern oder Baum. Jedes Netzwerk besteht aus einem Master und aus mindestens einem Slave. Repeater erweitern die Funkausdehnung. Der Gerätetyp wird über interne DIP-Schalter bestimmt. Es ist keine Software erforderlich, um die Geräte einzustellen und miteinander zu verbinden. Richtlinien: FCC ID: UESX243 Dieses Gerät erfüllt FCC Absatz 15, Unterabsatz C, 15.: IC: 7044A-SX243 ETSI/EN: In Übereinstimmung mit EN 300 328: V1.8.1 IC: 7044A‐DX8024 Strahlungsimmunität 10V/m für 80-2700 MHz nach EN 61000-6-2 Stoß- und Vibrationsfestigkeit: IEC 68-2-6 und IEC 68-2-7
Mechanische Daten
| Relative Luftfeuchtigkeit | von 0 bis 95 % |
| Elektrischer Anschluss | Kabel mit Steckverbinder, M12 x 1 |
| Umgebungstemperatur | von -40 bis 85 °C |
| Antennenanschluss | intern (Leiterschlaufe) |
| Bauform | Quader, R70ER |
| Gehäusewerkstoff | Kunststoff, PC, schwarz |
| Schutzart (IP) | IP65 |
| Abmessung | Ø 70 x 87.1 mm |
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 20 mA |
| Betriebsspannungsanzeige | LED, grün |
| Batterielösung | nein |
| Betriebsspannung | von 10 bis 30 V |
Funk Daten
| Topologie | Baumtopologie |
| Topologie | Sterntopologie |
| Topologie | Punkt-zu-Punkt mit Repeater |
| Topologie | Punkt-zu-Punkt |
| Frequenzspreizverfahren | FHSS (Frequency Hopping Spread Spectrum) |
| Gerätetyp | Teilnehmer |
| Funktion | Baumtopologie |
| Kanalbreite | 1 MHz |
| Abstrahlleistung ERP | 18 dB / 65 mW |
| Reichweite | 1000000 mm |
| Einbau | Stationär |
| Funkgerätetyp | Kurzstrecke |
| Anzahl Funkkanäle | 50 |
| Zeitschlitzbreite | 7.8 ms |
| Frequenzband | 2.4 GHz ISM Band |
| Frequenzbereich | von 2402000000 bis 2483000000 Hz |
| Abstrahlleistung EIRP | 20 dB / 100 mW |
Tests/Zulassungen
| Zulassungen | ATEX |
| Zulassungen | CE |
| Zulassungen | CSA |
E/A Daten
| Kommunikationsprotokoll | EtherNet/IP |
| Kommunikationsprotokoll | Modbus TCP |
| Kommunikationsprotokoll | PROFINET |
Sonstige
| Bauform | Quader |
| Gehäusewerkstoff | Kunststoff |
| Steckertyp | M12 |
| Steckertyp | Kabel |
