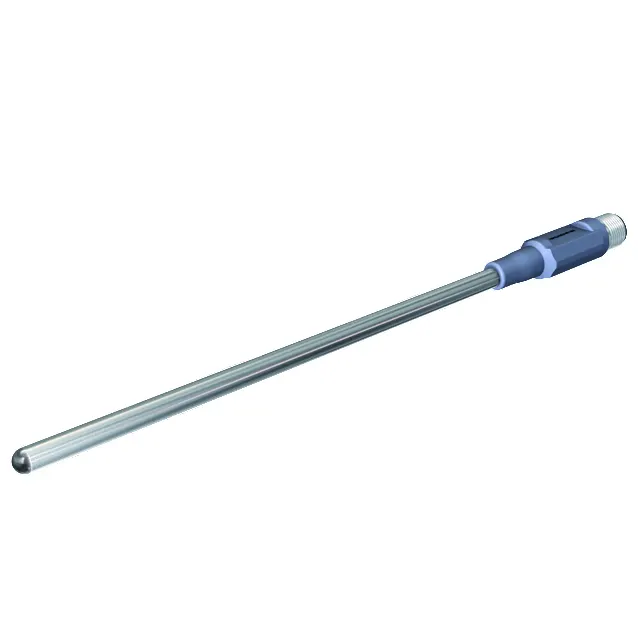

TTM650C-206A-CF-LI6-H1140-L200-10/650°C Temperaturerfassung – mit Stromausgang

Name: TTM650C-206A-CF-LI6-H1140-L200-10/650°C Temperaturerfassung – mit Stromausgang
Brand: Turck
SKU: 100046879
Price: 109 EUR
Availability: InStock

SKU: 100046879 Type: TTM650C-206A-CF-LI6-H1140- L200-10/650°C

Verfügbar3–5 Werktage Lieferzeit

€109,00 / Stück

€129,71 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

Miniatur-Bauform
Analogausgang 4…20 mA
Werkseinstellung 10…650 °C
Prozessanschluss Klemmringverschraubung
Biegbarer Fühler (min. Biegeradius: 3x Außendurchmesser; ausgenommen 30 mm Fühlerspitze)

Funktionsprinzip

Die Miniaturtransmitter der TTM Serie gibt es in den Varianten mit integriertem Fühler. Durch die integrierte Elektronik muß der eingeschränkte Temperaturbereich im Bereich des M12 Steckers beachtet werden.

Analogausgang

Bürde	≤ 0.84 kΩ @24 VDC [R =(V – 5.5
Bürde	Load Supply
Bürde	V) / 22 mA]
Stromausgang	4…20 mA
Genauigkeit	± 0.2 K

Referenzbedingungen nach IEC 61298-1

Hilfsenergie	24 VDC
Luftfeuchtigkeit	von 45 bis 75 %
Luftdruck	von 860 bis 1060 hPa
Temperatur (-)	15…+25 °C

Spannungsversorgung

Kurzschluss-/Verpolungsschutz	ja / ja
Stromaufnahme	bis 20 mA
Betriebsspannung	von 5.5 bis 32 V
Schutzart (IP)	IP67
Schutzklasse (elektrisch)	III

Temperaturverhalten

Temperaturkoeffizient Nullpunkt TK0	± 0.1 % v.E./10 K
Temperaturkoeffizient Spanne TKs	± 0.1 % v.E./10 K

Tests/Zulassungen

MTTF	162 Jahre nach SN 29500 (Ed. 99) 40 °C

Mechanische Daten

Fühlermaterial	Edelstahl, 1.4404 (AISI 316L)
Elektrischer Anschluss	Steckverbinder, M12 x 1
Druckfestigkeit	100 bar
Prozessanschluss	für Klemmringverschraubungen, Schutzrohre oder zur Direktmontage
Gehäusewerkstoff	Edelstahl/Kunststoff, 1.4404 (AISI 316L)

Temperaturbereich

Außendurchmesser	6 mm
Ansprechzeit	t₀₅ = 6 s / t₀₉ = 15 s in Wasser @ 0,2 m/s
Eintauchtiefe L	200 mm
Bemerkung	Max. Temperatur Elektronik: 80 °C / 176
Bemerkung	°F
Werkseinstellung	10…650 °C
Werkseinstellung	50…1202 °F
Messbereich	-50…500 °C
Messbereich	-58…932 °F
Messelement (nach DIN IEC 751)	Pt1000, DIN EN 60751, Klasse A
