Magnetfeldsensor – für Pneumatikzylinder

Name: Magnetfeldsensor – für Pneumatikzylinder
Brand: Turck
SKU: 4685726
Price: 56.9 EUR
Availability: InStock

SKU: 4685726 Type: BIM-UNT-AP6X2-H1141

Verfügbar3–5 Werktage Lieferzeit

€56,90 / Stück

€67,71 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

Für T‐Nut‐Zylinder ohne Montagezubehör
Optionales Zubehör zur Montage auf anderen Zylinderbauformen
Einhandmontage möglich
stabile Befestigung
Magneto‐resistiver Sensor
DC 3‐Draht, 10‐30VDC
Schließer, PNP‐Ausgang
Steckverbinder, M12 x 1

Funktionsprinzip

Magnetfeld-Sensoren werden durch Magnetfelder betätigt und insbesondere zur Erfassung der Kolbenposition in Pneumatikzylindern eingesetzt. Da Magnetfelder nichtmagnetisierbare Metalle durchdringen können, ist es möglich, mit dem Sensor einen am Kolben angebrachten Dauermagneten durch die AluminiumZylinderwand hindurch zu detektieren.

Elektrische Daten

DC Bemessungsbetriebsstrom Ie	≤ 150 mA
Schaltfrequenz	1 kHz
Drahtbruchsicherheit/Verpolungsschutz	ja/vollständig
Isolationsprüfspannung	0.5 kV
Spannungsfall bei Ie	≤ 1.8 V
Kurzschlussschutz	ja/taktend
Ausgangsfunktion	Dreidraht, Schließer, PNP
Leerlaufstrom	bis 15 mA
Reststrom	≤ 0.1 mA
Restwelligkeit Uss	≤ 10 % UBmax
Betriebsspannung	von 10 bis 30 V

Montage auf folgende Profile

Schaltzustandsanzeige	LED, gelb
Betriebsspannungsanzeige	LED, grün
Zylinderbauform	E N K F

Mechanische Daten

Material aktive Fläche	Kunststoff, PP
Elektrischer Anschluss	Steckverbinder, M12 x 1
Anziehdrehmoment Befestigungsschrau-be	0.4 Nm
Bauform	Quader, UNT
Gehäusewerkstoff	Kunststoff, PP

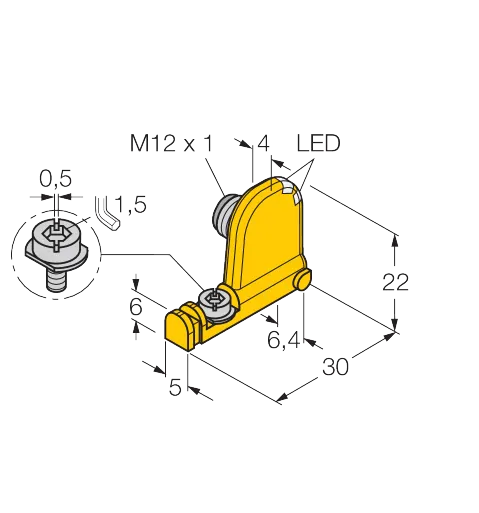

Abmessung	30 x 5 x 22 mm

Umgebungsbedingungen

Schwingungsfestigkeit	55 Hz (1 mm)
MTTF	2283 Jahre nach SN 29500 (Ed. 99) 40
MTTF	°C
Umgebungstemperatur	von -25 bis 70 °C
Schockfestigkeit	30 g (11 ms)
Schutzart (IP)	IP68
