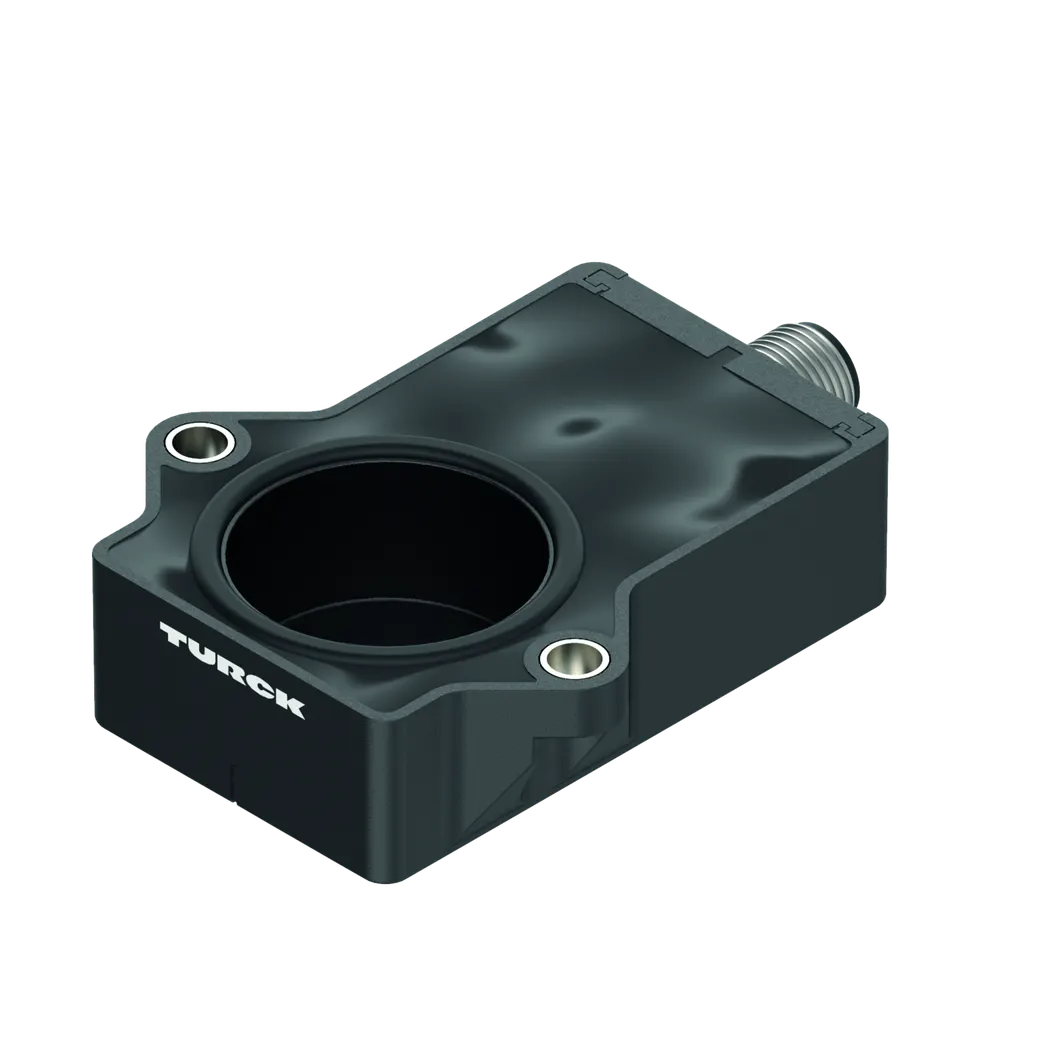

Miniatur Drehgeber – mit Analogausgang Premium-Line
SKU: 100004590 Type: RI60P1-QR20-LI2X2-H1141
Verfügbar3–5 Werktage Lieferzeit
€121,40 / Stück
€144,47 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Quader, Kunststoff
- Kompaktes und robustes Gehäuse
- Vielseitige Montagemöglichkeiten
- Positionsgeber P1-RI-QR20 im Lieferumfang enthalten
- Hohe Schutzart IP68 / IP69K
- Schutz gegen Salzsprühnebel
- Messbereichs‐Anzeige über LED
- Unempfindlichkeit gegenüber elektromagnetischen Störfeldern
- Auflösung 0.09°
- 3-Draht, 15…30 VDC
- Analogausgang 4…20 mA
- Ausgabe 22 mA (typ.), bei fehlender Schwingkreiskopplung
- Steckverbinder, M12 x 1, 4-polig
Funktionsprinzip
Das Messprinzip der induktiven Winkelsensoren basiert auf einer Schwingkreiskopplung zwischen dem Positionsgeber und dem Sensor, wobei ein zur Winkelstellung des Positionsgebers proportionales Ausgangssignal zur Verfügung gestellt wird. Die robusten Sensoren sind Dank des berührungslosen Prinzips wartungs‐ sowie verschleißfrei und überzeugen durch eine optimale Reproduzierbarkeit, Auflösung und Linearität über einen großen Temperaturbereich. Die innovative Technik sorgt für eine Unempfindlichkeit gegenüber magnetischen Gleich‐ und Wechselfeldern.
Mechanische Daten
| Wellenart | Sacklochwelle |
| Wellendurchmesser D | 6 6.35 |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Bauform | Quader, QR20 |
| Flanschart | Flansch ohne Befestigungselement |
| Gehäusewerkstoff | Kunststoff, Ultem |
| Abmessung | 71.6 x 62.6 x 20 mm |
Elektrische Daten
| Drahtbruchsicherheit/Verpolungsschutz | ja/vollständig |
| Diagnosen | Positionierelement wird nicht erfasst: |
| Diagnosen | Ausgangssignal 22 mA (typ.) |
| Isolationsprüfspannung | 0.5 kV |
| Stromausgang | 4…20 mA |
| Stromaufnahme | bis 100 mA |
| Abtastrate | 500 Hz |
| Kurzschlussschutz | ja |
| Ausgangsfunktion | Dreidraht, Analogausgang |
| Lastwiderstand Stromausgang | ≤ 0.4 kΩ |
| Restwelligkeit Uss | ≤ 10 % UBmax |
| Betriebsspannung | von 15 bis 30 V |
Umgebungsbedingungen
| Dauerschockfestigkeit (EN 60068-2-29) | 40 g; 6 ms ½ Sinus; je 4000 x; 3 Achsen |
| Betriebsspannungsanzeige | LED, grün |
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| Schwingungsfestigkeit | 20 g; 10…3000 Hz; 50 Zyklen; 3 Achsen |
| MTTF | 348 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Im Lieferumfang | Positionsgeber P1-RI-QR20; technische |
| Im Lieferumfang | Daten siehe Einzeldatenblatt |
| Salzsprühnebeltest (EN 60068-2-52) | Schärfegrad 5 (4 Prüfzyklen) |
| Umgebungstemperatur | von -40 bis 70 °C |
| Messbereichs-Anzeige | Multifunktions-LED, grün |
| Messbereichs-Anzeige | grün blinkend |
| Lagertemperatur | von -40 bis 125 °C |
| Schockfestigkeit | 100 g; 11 ms ½ Sinus; je 3 x; 3 Achsen |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP68 |
Allgemeine Daten
| Temperaturdrift | ≤ ± 0.03 %/K |
| Auflösung | 0.09° |
| Ausgangstyp | Absolut-Singleturn |
| Nennabstand | 1 mm |
| Wiederholpräzision | ≤ 0.15 % v. E. |
| Messbereich | -30…30 ° |
| Linearitätsabweichung | ≤ 0.9 % v. E. |
Allgemein
| Messprinzip | Induktiv |
Sonstige
| Bauform | Quader |
| Gehäusewerkstoff | Kunststoff |
| Analogausgang | 4…20 mA |
| Steckertyp | M12 |
