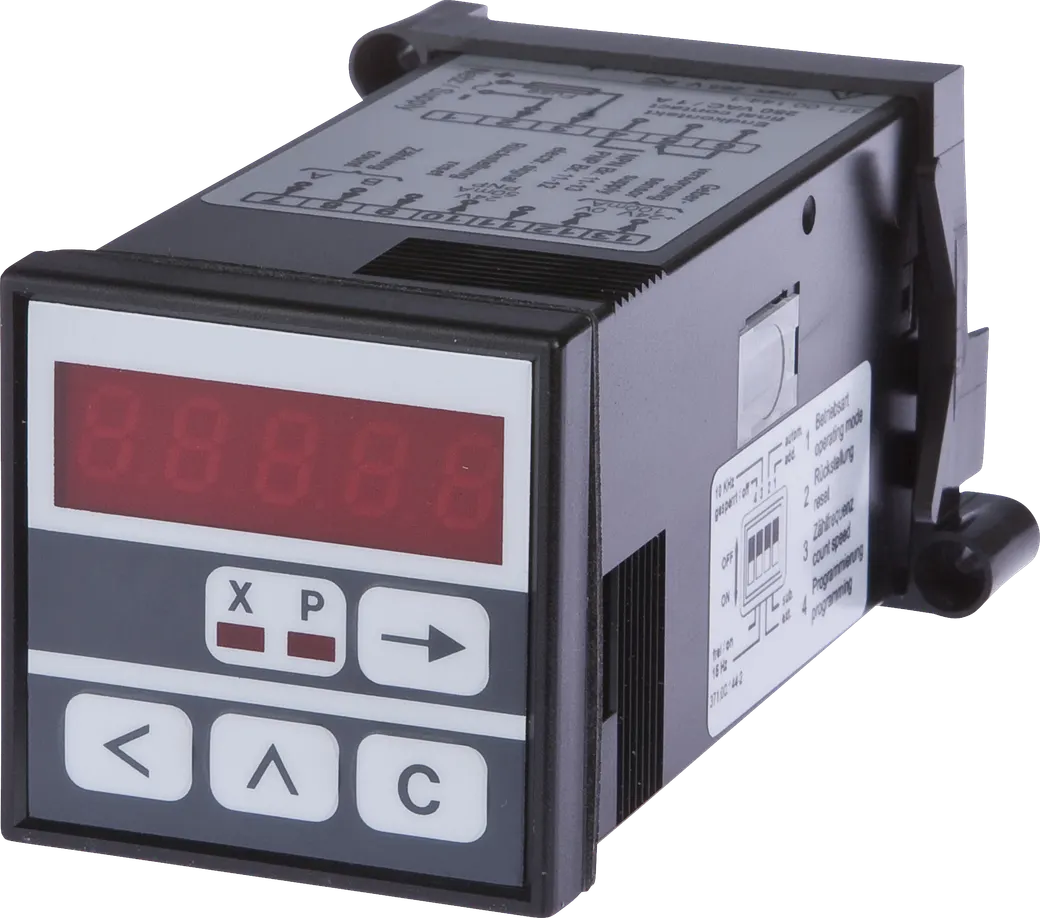

Zähler Multifunktion, 48x108x48mm, Anzeige LED, 5 Dekaden, 10kHz, 1x Vorwahl, 24V DC, 2x Relaiskontakt Wechsler (NO/NC), Schraubanschluss 13polig, IP65, Kunststoff PC, Mit Reset-Funktion, Anzeigebereich 99999, Mit Zeitzählfunktion
SKU: CM030140
Verfügbar3–5 Werktage Lieferzeit
€317,30 / Stück
€377,59 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenElektrische Eigenschaften
| Anzeigebereich Inkremente | 99999 |
| Schaltspannung | 250 V |
| Elektrischer Anschluss | Klemmanschluss |
| Polzahl | 13 |
| Schaltleistung | 30 VA |
| Anzahl der Dekaden | 5 |
| Ausführung des Schaltausgangs | Relaiskontakt |
| Ausführung der Schaltfunktion | Wechsler (NO/NC) |
| Ausführung des 2. Schaltausgangs | PNP |
| Wischkontaktzeit | 0,01 - 99,99 s |
| Anzahl der Schaltausgänge | 2 |
| Leistungsaufnahme | 4.5 VA |
| Anzeige | LED-Display |
| Mit Zeitzählfunktion | Ja |
| 2. Ausgangsspannung bei DC | 24 V |
| Ausführung der 2. Schaltfunktion | Wechsler (NO/NC) |
| Anzahl der einzustellenden Vorwahlen | 1 |
| Zählfrequenz | 10 kHz |
| Geberversorgungsspannung | 24 V |
| Betriebsspannung (DC) | 24 V |
| Geberversorgungsstrom | 50 mA |
| Bemessungsschaltstrom | 1000 mA |
| Mit Reset-Funktion | Ja |
Sonstige Eigenschaften
| Luftfeuchtigkeit im Betrieb (nicht kondensierend) | 80 % |
| Besonderheit | Elektronischer Schaltausgang von 50mA PNP/NPN |
Weiteres
| IPF Produktgruppe | 500 Zähler |
| Verpackungsmaße | 185 x 140 x 100 mm |
| POP-konform | Ja |
| Zolltarifnummer | 90291000 |
| WEEE-Nummer | 40951076 |
| REACH-konform | Ja |
| OzDS-konform | Ja |
| RoHS konform | Ja |
| Bruttogewicht | 261 g |
Einbau / Entsorgung
| Entsorgung | WEEE-Nummer gemäß § 6 Abs. 3 ElektroG: 40951076 |
| Einbau | Einbau / Installation darf nur durch eine Elektrofachkraft erfolgen! |
Klassifizierung
| ETIM 8 | EC002300 Einbau-Impulszähler |
Mechanische Eigenschaften
| Höhe | 48 mm |
| Breite | 48 mm |
| Montageart | Fronttafeleinbau |
| Umgebungstemperatur | 50 °C |
| Länge | 108 mm |
| Werkstoff des Gehäuses | Kunststoff (PC) |
| Einbautiefe | 101 mm |
| Schutzart (IP) | IP65 |
Ipf Kdb AUSY1200(DE)
ipf_kdb_AUSY1200_de.pdf
Ipf Adb CM030140(DE)
ipf_adb_CM030140_de.pdf
Ipf Bda CM03XX40(DE)
ipf_bda_CM03xx40_de.pdf
Ipf Ukc CM030140(DE)
ipf_ukc_CM030140_de.pdf
Ipf Mcd CM030140(DE)
ipf_mcd_CM030140_de.pdf
Ipf Cek CM030140(DE)
ipf_cek_CM030140_de.pdf
Ipf Ulz Standard M1
ipf_ulz_standard_m1.pdf
Ipf Ccc Standard M1
ipf_ccc_standard_m1.pdf
Ipf Csa Standard M1
ipf_csa_standard_m1.pdf
Zubehör Zähler, Tragschienenadapter, 145x84x70mm, gerade, Hutprofilschiene 35 mm, Kunststoff, SchnappverbindungAC000036
Zubehör Zähler, Montagerahmen, 72x72mmAC000037- Zubehör Zähler, Montagerahmen, 60x75mm, Befestigungsart schraubenAC000028
Sicherheitshinweise
- Bitte vergewissern Sie sich vor Inbetriebnahme, dass alle ggf. in der Produktdokumentation aufgeführten Sicherheitshinweise beachtet wurden.
- Bei direkter Auswirkung auf die Personensicherheit ist die Anwendung dieser Produkte untersagt.
