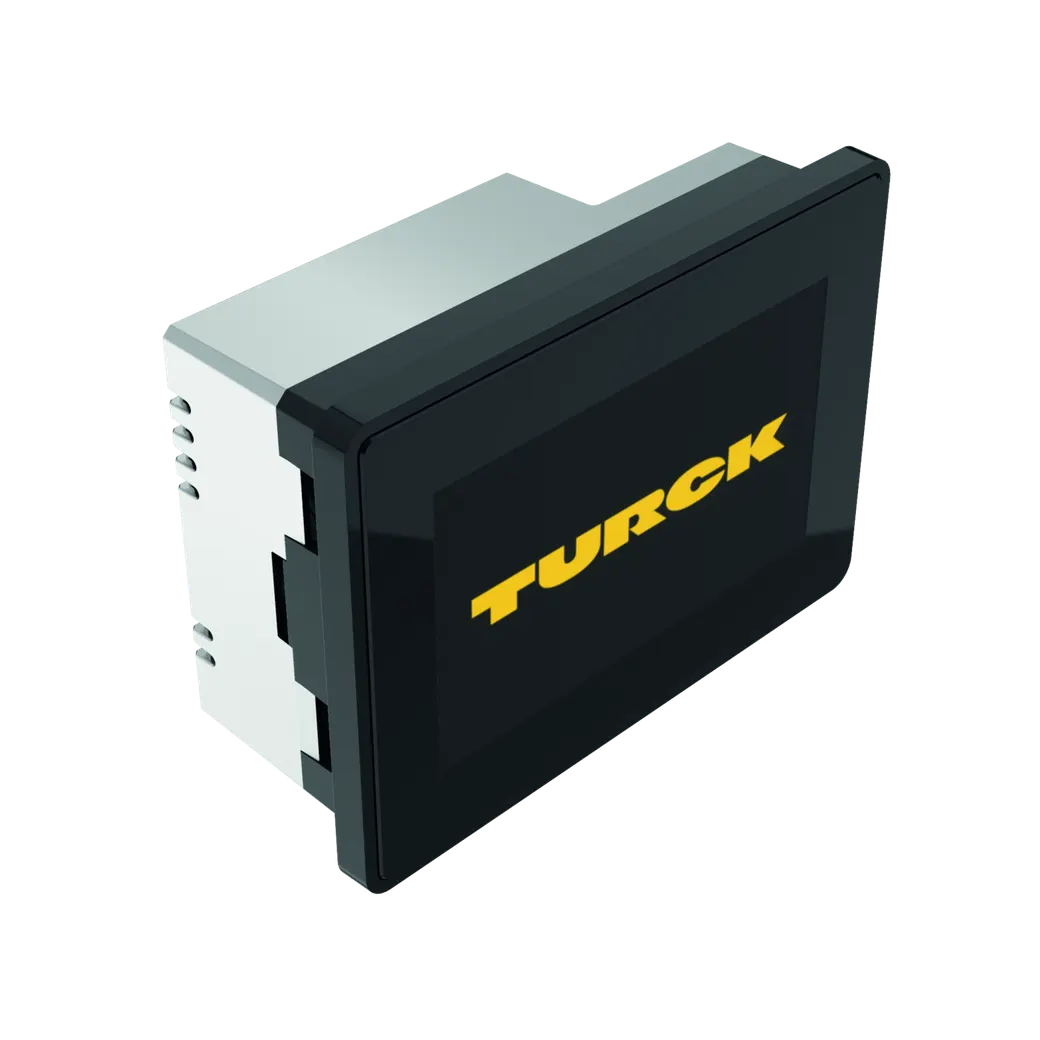

TX700 HMI / PLC Serie 5" Display - CODESYS V3 PLC mit TARGET & WEB VISU Hochwertiges Metallgehäuse und Glas Front mit kapazitivem Touch
SKU: 100002029 Type: TX705-P3CV01
Verfügbar 3–5 Werktage Lieferzeit
€721,00 / Stück
€857,99 inkl. MwSt.
Eigenschaften
- • 5” Widescreen TFT Farbdisplay
- • LED Hintergrundbeleuchtung
- • 800x480 Pixel Auflösung
- • 64K Farben
- • Kapazitiver Touchscreen mit Glas Front
- • 2 separierte RJ45 Ethernet Ports mit 10/100 Mbit
- • 1 Serielle Schnittstelle (RS232, RS485, RS422)
- • 1 USB Host Port
- • 1 SD Karten Steckplatz
Programmierung CODESYS V3
| Programmierschnittstelle | Ethernet |
| Remanentspeicher | 63 kByte |
| Freigegeben für CODESYS Version | V 3.5.12.10 |
| Programmspeicher | 20000 kByte |
| Programmiersprachen | IEC 61131-3 (AWL, KOP, FUP, AS, ST) |
Controller
| Speicher | 4 GB Flash |
| RAM Speicher | 512 MB |
| Prozessor | ARM Cortex A8, 1 GHz |
| Echtzeituhr | ja (akkugepuffert) |
| Erweiterungsspeicher | 1x SD Karten Steckplatz, 1x USB Host Port |
Schnittstellen
| Ethernet | 2x 10/100 Mbit |
| USB | 1x Host Port |
| Onboard | 2x RJ45 Ethernet, 1x RS232/485/422, 1x USB Host, |
| Onboard | 1x Spannungsversorgung, 1x Erweiterungssteckplatz |
| Feldbus | Modbus RTU (Server/Client) |
| Feldbus | CANopen (Server) |
| Onboard zur Auswahl | CANopen Master (über Erweiterungsmodul) |
| Protokolle | PROFINET (Controller/Device) |
| Protokolle | EtherNet/IP (Scanner/Adapter) |
| Protokolle | Modbus TCP (Server/Client) |
| Protokolle | EtherCAT (MainDevice) |
| Erweiterungssteckplatz | 1 Slot für max. 2 Plug-In Module |
| Seriell | RS232 / RS485 / RS422 |
Stromversorgung
| Nennwert | 24 VDC, 0,6 A maximal |
| Zulässiger Bereich Spannung | 10...32 VDC |
Anzeige/Touch
| Helligkeit | 300 Cd/m² typ. |
| Format | 16:9 |
| Aktive Bildfläche | 5″ |
| Dimmbar | ja, bis 0 % |
| Touchscreen | kapazitiv, Glasfront |
| Display | TFT color |
| Auflösung (Pixel) | 800 x 480 Pixel WVG |
Abmessung
| Front (B x H x T) | 147 x 107 x 52 mm |
| Gewicht | ca. 1.2 kg |
| Gewicht | SD-Karten Steckplatz |
| Gewicht | SD-Karte (Beispiel): SD CARD 2GB (Bestellnummer: 6828025) |
| Ausschnitt (B x H) | 136 x 96 mm |
| Einbautiefe | 52 +8 mm |
Allgemeine Daten
| Klima Lagerung | -30...70 °C, 5...85% rel. Luftfeuchte, nicht betauend |
| Zulassungen | cULus |
| Zulassungen | CE |
| Zulassungen | LR |
| Zulassungen | DNV |
| Ex-Zulassungen | ATEXIEC Ex |
| Ex-Zulassungen | Haz. Loc. Class I, Division 2, Groups A, B, C and D |
| Klima Betrieb | -20…60 °C, 5…85 % rel. Luftfeuchte, nicht betauend |
| Schutzart (IP) | IP66 |
| Schutzart (IP) | IP20 |
