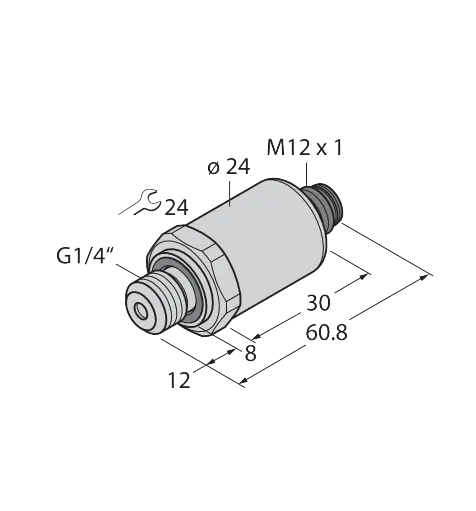

Drucktransmitter – mit Spannungsausgang (3-Leiter)
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Voll verschweißte Metallmesszelle
- Druckbereich 0 … 1000 bar rel.
- 12 … 33 VDC
- Analogausgang 0 … 10 V
- Prozessanschluss G1/4“ Außengewinde (hinten dichtend) gemäß DIN EN ISO 1179-2 mit Profildichtring FPM
- Steckergerät, M12x1
Funktionsprinzip
Die Drucksensoren der Serie PT…‐2000 arbeiten mit einer vollverschweißten Metallmesszelle in verschiedenen Druckbereichen von maximal -1…1000 bar in der 2-, 3- oder auch 4-Leitertechnik. Das verarbeitete Signal steht je nach Sensorvariante als Analogausgang (4… 20mA, 0…10V, 0…5V, 1…6V, ratiometrisch) oder als digitale IO-Link Prozessparameter zur Verfügung. Die IO-Link Sensorvarianten verfügen zudem über zwei voneinander unabhängig konfigurierbare Schaltausgänge. Neben den Standardvarianten gibt es spezielle Sensoren unter anderem für den ATEX-Bereich oder für Sauerstoffanwendungen. Eine Vielzahl an Prozessanschlüssen und elektrischen Verbindungen bietet eine hohe Flexibilität in verschiedensten Anwendungsbereichen.
Mechanische Daten
| Werkstoff Druckaufnehmer | Edelstahl 1.4435 (AISI 316L) |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Prozessanschluss | G 1/4'' Außengewinde (hinten dichtend) |
| Prozessanschluss | gemäß DIN EN ISO 1179-2 mit Profildichtring FPM |
| Werkstoff Druckanschluss | Edelstahl 1.4404 (AISI 316L) |
| Max. Anziehdrehmoment Gehäusemutter | 20 Nm |
| Gehäusewerkstoff | Edelstahl/Kunststoff, 1.4404 (AISI 316L)/ |
| Gehäusewerkstoff | Polyarylamid 50% GF UL 94 V-0 |
Allgemein
| Druckbereich | von 0 bis 1000 bar |
| Druckart | Relativdruck |
| Ansprechzeit | bis 2 ms |
| Berstdruck | ab 2500 bar |
| Langzeitstabilität | 0.25 % FS, gemäß IEC EN 60770-1 |
| zulässiger Überdruck | bis 1500 bar |
Analogausgang
| Bürde | ≤ 100 nF/> 10 kΩ |
| Genauigkeit LHR | ±0,3 % FS (typisch; max. ±0,5 % FS) |
| Auflösung | ± 0.1 % FS |
| Spannungsausgang | von 0 bis 10 V |
Referenzbedingungen nach IEC 61298-1
| Hilfsenergie | 24 VDC |
| Luftfeuchtigkeit | von 45 bis 75 % |
| Luftdruck | von 860 bis 1060 hPa |
| Temperatur (-) | 15…+25 °C |
Spannungsversorgung
| Kurzschluss-/Verpolungsschutz | ja / ja |
| Isolationsspannung | 750 VDC |
| Stromaufnahme | bis 7 mA |
| Betriebsspannung | von 12 bis 33 V |
| Schutzart (IP) | IP67 |
| Schutzklasse (elektrisch) | III |
Umgebungsbedingungen
| Schwingungsfestigkeit | 20 g, 15 … 2000 Hz, 15 … 25 Hz |
| Schwingungsfestigkeit | mit Amplitude ± 15 mm, 1 Oktave / Minute alle 3 Richtungen, 50 |
| Schwingungsfestigkeit | Dauerbelastungen, gemäß IEC 68-2-6 |
| Umgebungstemperatur | von -30 bis 85 °C |
| Lagertemperatur | von -50 bis 100 °C |
| Schockfestigkeit | 100 g, 11 ms, Halbsinuskurve, alle 6 |
| Schockfestigkeit | Richtungen, freier Fall aus 1 m auf Beton |
| Schockfestigkeit | (6x) gemäß IEC 68-2-27 |
Tests/Zulassungen
| MTTF | 1238 Jahre nach SN 29500 (Ed. 99) 40 |
| MTTF | °C |
| Im Lieferumfang | Profildichtung FKM spezial (1 Stück) |
| Zulassungsnummer UL | E302799 |
| Zulassungen | cULus |
Temperaturverhalten
| Temperaturkoeffizient (Nullpunkt) | ± 0.2 % v.E./10 K |
| Mediumtemperatur | von -40 bis 135 °C |
Output
| Ausgangsfunktion | Analogausgang Spannung |
| Ausgang 1 | Analogausgang |
Sonstige
| Prozessanschluss | G1/4 Außengewinde |
| Gehäusewerkstoff | Edelstahl |
| Gehäusewerkstoff | Kunststoff |
| Steckertyp | M12 |
