Drucktransmitter – Ratiometrischer Ausgang (3-Leiter)
SKU: 100000753 Type: PT600R-2104-U6-AMP3J1
Verfügbar3–5 Werktage Lieferzeit
€138,10 / Stück
€164,34 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Für mobile Hydraulikanwendungen
- Vollverschweißte Metallmesszelle
- Dichtungsfrei
- Mit Druckspitzenblende
- Kompakte und robuste Bauart
- Hervorragende EMV Eigenschaften
- Hervorragende Genauigkeit & Langzeitstabilität
- Kfz-Norm ISO 16750
- Druckbereich 0 … 600 bar rel.
- 5 VDC ±10 %
- Ratiometrischer Ausgang 10 … 90 %
- Prozessanschluss G1/4“ Außengewinde (hinten dichtend) gemäß DIN EN ISO 1179-2 mit Profildichtring FPM
- Steckergerät, AMP JPT
Funktionsprinzip
Die Drucksensoren der Serie PT…‐2100 sind speziell für anspruchsvolle mobile Hydraulikanwendungen entwickelt. Sie arbeiten mit einer vollverschweißten Metallmesszelle in verschiedenen Druckbereichen von maximal 0…600 bar in der 2- oder auch 3-Leitertechnik. Das verarbeitete Signal steht je nach Sensorvariante als Analogausgang (4…20mA, 0…10V, 0…5V, ratiometrisch) zur Verfügung. Eine Vielzahl an Prozessanschlüssen und elektrischen Verbindungen bietet eine hohe Flexibilität in verschiedensten Anwendungsbereichen.

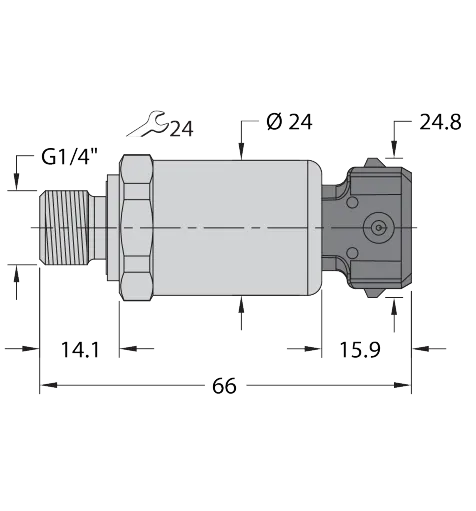

Mechanische Daten
| Werkstoff Druckaufnehmer | Edelstahl 1.4404 (AISI 316L) |
| Elektrischer Anschluss | Steckverbinder, AMP JPT |
| Prozessanschluss | G 1/4'' Außengewinde (hinten dichtend) |
| Prozessanschluss | gemäß DIN EN ISO 1179-2 mit Profildichtring FPM |
| Werkstoff Druckanschluss | Edelstahl 1.4404 (AISI 316L) |
| Max. Anziehdrehmoment Gehäusemutter | 20 Nm |
| Gehäusewerkstoff | Edelstahl/Kunststoff, 1.4404 (AISI 316L)/ |
| Gehäusewerkstoff | Polyarylamid 50% GF UL 94 V-0 |
Allgemein
| Druckbereich | von 0 bis 600 bar |
| Druckart | Relativdruck |
| Ansprechzeit | bis 2 ms |
| Berstdruck | ab 2500 bar |
| Langzeitstabilität | 0.3 % FS, gemäß IEC EN 61298-2 |
| zulässiger Überdruck | bis 1500 bar |
Analogausgang
| Bürde | ≤ 100 nF/> 10 kΩ |
| Genauigkeit LHR | ±0,5 % FS (unter EMV-Störbeeinflussung |
| Genauigkeit LHR | max. ±1,5 % FS) |
| Spannungsausgang | von 0.5 bis 4.5 V |
Referenzbedingungen nach IEC 61298-1
| Hilfsenergie | 24 VDC |
| Luftfeuchtigkeit | 45 % rel. |
| Luftdruck | von 860 bis 1060 hPa |
| Temperatur (-) | 15…+25 °C |
Umgebungsbedingungen
| EMV | Störfestigkeit / Störemission |
| EMV | EN 61326-2-3 - Druckmessumformer |
| EMV | ISO 13766 - Erdbewegende Maschinen |
| EMV | DIN EN 13309 - Baumaschinen |
| EMV | DIN ISO 14982 - Forst- und Landwirtschaft |
| EMV | CISPR11 |
| EMV | Störfestigkeit Kfz-Richtlinie |
| EMV | ISO 11452-2, HF (Field), 100 V/m (200 … |
| EMV | 2000 MHz) |
| EMV | ISO 11452-4, HF (BCI), 100 mA (20 … |
| EMV | 400 MHz) |
| EMV | ISO 10605, ESD, ±15 kV Kontakt, ±15 kVLuft |
| EMV | ISO 7637-2 3), Pulse 1, 2a, 2b, 3a, 3b |
| EMV | (Prüflevel 4) |
| EMV | ISO 16750-2, Load Dump, 155 V (1 Ω, |
| EMV | 300 ms) |
| EMV | Kfz-Richtlinie ECE R10 |
| EMV | Kfz-Richtlinie 2004/104/EG |
| Schwingungsfestigkeit | Test VI (12 g, sinusodial 18 g random vibration) |
| Umgebungstemperatur | von -40 bis 100 °C |
| Lagertemperatur | von -50 bis 100 °C |
| Schockfestigkeit | 50 g, 11 ms, Halbsinuskurve, 1000x / |
| Schockfestigkeit | Achse gemäß ISO 16750-3 |
Spannungsversorgung
| Kurzschluss-/Verpolungsschutz | ja / ja |
| Isolationsspannung | 500 VDC |
| Stromaufnahme | bis 7 mA |
| Betriebsspannung | von 4.5 bis 5.5 V |
| Schutzart (IP) | IP67 |
| Schutzklasse (elektrisch) | III |
Tests/Zulassungen
| MTTF | 1564 Jahre nach SN 29500 (Ed. 99) 40 |
| MTTF | °C |
| Im Lieferumfang | Profildichtung FKM spezial (1 Stück) |
| Zulassungsnummer UL | E302799 |
| Zulassungen | cULus |
Temperaturverhalten
| Temperaturkoeffizient (Nullpunkt) | ± 0.2 % v.E./10 K |
| Mediumtemperatur | von -40 bis 125 °C |
Output
| Ausgangsfunktion | ratiom. 10…90% |
| Ausgang 1 | Analogausgang |
Sonstige
| Prozessanschluss | G1/4 Außengewinde |
| Gehäusewerkstoff | Edelstahl |
| Gehäusewerkstoff | Kunststoff |
