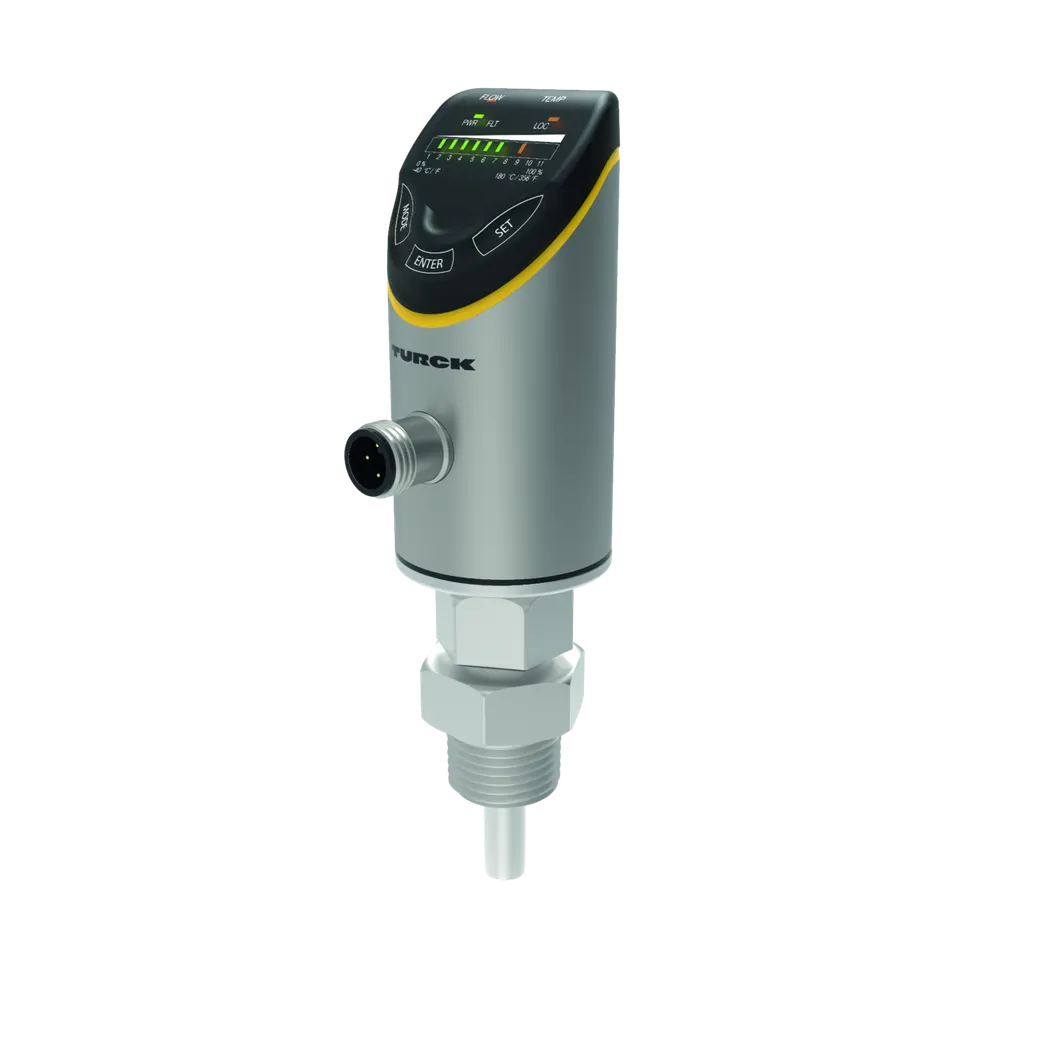

Strömungssensor

SKU: 100000970 Type: FS100-300L-30-2UPN8-H1141
Verfügbar 3–5 Werktage Lieferzeit
€340,50 / Stück
€405,20 inkl. MwSt.
Datenblatt

Eigenschaften

  • Einschraubadapter mit Prozessanschluss G1/2” Außengewinde im Lieferumfang enthalten
  • M18 x 1,5 Innen- auf G1/2“ Außengewinde
  • Gehäusewerkstoff Elektronik / medienberührend 1.4404 (316L) / 1.4571 (316Ti)
  • Eintauchtiefe 16,9 mm
  • Prozesswertanzeige mittels Bargraph
  • Strömungsüberwachung von flüssigen Medien
  • Schutzart IP66, IP67 und IP69K
  • Abgleich der Strömungsgeschwindigkeit über Teach-Funktion
  • 10…33 VDC
  • Schließer/Öffner, PNP/NPN‐Ausgang, IOLink
  • Steckverbinder, M12 × 1

Funktionsprinzip

Der Strömungssensor arbeitet nach dem kalorimetrischen Wirkprinzip. Das Prinzip zeichnet sich dadurch aus, dass die Strömungsgeschwindigkeit in direktem Zusammenhang zum thermischen Energieabtrag im Bereich des Fühlers steht. Der erhöhte Energieabtrag ist somit ein direktes Maß für eine erhöhte Strömungsgeschwindigkeit bzw. Durchflussmenge.

Tests/Zulassungen

Byte n+1 16 Bit Process Value (FLOW)
Flow gelb an NO: Schaltpunkt Strömung überschritten (Ausgang ‚high‘)
Flow NC: Schaltpunkt Strömung unterschritten (Ausgang ‚high‘)
Flow aus NO: Schaltpunkt Strömung unterschritten (Ausgang ‚low‘)
Flow NC: Schaltpunkt Strömung überschritten (Ausgang ‚low‘)
Flow blinkt Teachmodus bzw. Diagnoseanzeige
Flow (Spezifikation gemäß Handbuch)
Temp gelb an NO: Schaltpunkt Temperatur überschritten (Ausgang ‚high‘)
Temp NC: Schaltpunkt Temperatur unterschritten (Ausgang ‚high‘)
Temp aus NO: Schaltpunkt Temperatur unterschritten (Ausgang ‚low‘)
Temp NC: Schaltpunkt Temperatur überschritten (Ausgang ‚low‘)
Temp blinkt Teachmodus bzw. Diagnoseanzeige
Temp (Spezifikation gemäß Handbuch)
FLT rot an Fehler angezeigt
FLT (Fehlerbild in Kombination mit weiteren LEDs gemäß Handbuch)
FLT aus Kein Fehler angezeigt
MTTF 120 Jahre nach SN 29500 (Ed. 99) 40 °C
Status LED s
IO-Link Pro zessdatenabbild
Anzeige LED-Anzeigefunktionen zum Status der
Anzeige Versorgungsspannung, der Schaltzustände und Teachprozesse. Prozessanzeige
Anzeige via Bargraph.
LOC gelb an Gerät gesperrt
LOC aus Gerät entsperrt
LOC blinkt Sperr/Entsperr Prozess aktiv
Byte n 14 Bit Process Value (TEMP) State Out 2 (TEMP) State Out 1 (FLOW)
Zulassungsnummer UL E516036
Ausführliche Beschreibung der Anzeigemuster und Blinkcodes gemäß Handbuch D100002
Zulassungen cULus
Zulassungen CE
PWR grün an Betriebsspannung liegt an
PWR Gerät ist betriebsbereit
PWR blinkt Betriebsspannung liegt an
PWR IO-Link Kommunikation aktiv
PWR (invertierter Flash mit T on 900 ms und T off 100 ms)
LED Farbe Status Beschreibung
Bit 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
Bit 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16

Strömungsüberwachung

Reproduzierbarkeit +/- 0.2…5 cm/s ; für Wasser 3…100 cm/s;
Reproduzierbarkeit +/- 10…80 °C
Reproduzierbarkeit +/- 6 s
Schaltpunktgenauigkeit 1…30 cm/s; für Wasser 3…300 cm/s
Temperaturdrift 0.5 cm/s x 1/K
Standard Strömungsbereich 3…300 cm/s
Standard Strömungsbereich beliebige axiale Ausrichtung des Fühlerstabs im Medium
Hysterese 3 … 25 % des Schaltpunktes
Erweiterter Strömungsbereich 1…300 cm/s
Erweiterter Strömungsbereich gerichtete Anströmung auf Körnungspunkt ± 20 °
Temperaturgradient ≤ 300 K/min
Ansprechzeit T05 3 s

Temperaturüberwachung

Reproduzierbarkeit +/- ≤ 0.5 K
Reproduzierbarkeit +/- 12 s
Schaltpunktgenauigkeit ± 2 K ; für Wasser >3 cm/s
Auflösung 0.5 K
Messbereich -25…85 °C

Einsatzbereich

Stablänge (L1) 45 mm
Druckfestigkeit 300 bar
Eintauchtiefe (L) 16.9 mm, bei Verwend
Einsatzbereich Flüssigkeiten
Einbaubedingungen Eintauchsensor

Elektrische Daten

Bereitschaftsverzögerungszeit 18…30 s
Kurzschluss-/Verpolungsschutz ja, taktend / ja (Spannungsversorgung)
Spannungsabfall ≤ 1.8 VDC
Überlastschutz Ja
Betriebsspannung UB von 10 bis 33 VDC
Leistungsaufnahme bis 1.6 VA
Schutzklasse (elektrisch) III

Umgebungsbedingungen

Schwingungsfestigkeit 20 g (55…2000 Hz)
Umgebungstemperatur von -40 bis 80 °C
Lagertemperatur von -40 bis 80 °C
Schockfestigkeit 50 g (11 ms) DIN EN 60068-2-27

IO-Link

Übertragungsphysik COM 2 (38,4 kBaud)
IO-Link Porttyp Class A
Frametyp 2.2
In SIDI GSDML enthalten Ja
IO-Link Spezifikation V 1.1

Mechanische Daten

Elektrischer Anschluss Steckverbinder, M12 x 1
Werkstoff Adapter Edelstahl 1.4571 (316Ti)
Prozessanschluss G 1/2'' Außengewinde
Werkstoffe (medienberührend) Edelstahl 1.4571 (AISI 316Ti), O-Ring
Werkstoffe (medienberührend) FKM, Flachdichtung AFM
Prozessanschluss Adapter M18 × 1.5 Außengewinde; G 1/2'' Außengewinde
Gehäusewerkstoff Edelstahl/Kunststoff, 1.4404 (AISI 316L)/
Gehäusewerkstoff Grilamid TR90 UV/Elastollan® C 65 A 15
Gehäusewerkstoff HPM 000/Ultramid®A3X2G5
Elektromagnetische Verträglichkeit (EMV) DIN EN 60947-5-9: 2007
Prozessanschluss Sensor M18 x 1.5 Innengewinde
Schutzart (IP) IP67
Schutzart (IP) IP66
Schutzart (IP) IP69K

Output

Ausgangsfunktion Öffner/Schließer programmierbar, PNP/
Ausgangsfunktion NPN
Ausgang 1 Strömung: Schaltausgang oder IO-Link
Ausgang 2 Temperatur: Schaltausgang
Kommunikationsprotokoll IO-Link

Allgemein

Mediumtemperatur von -25 bis 85 °C

Programmierung

Programmiermöglichkeiten Automatische Schaltlogikerkennung, einfache Schaltpunkteinstellung via Touchpads
