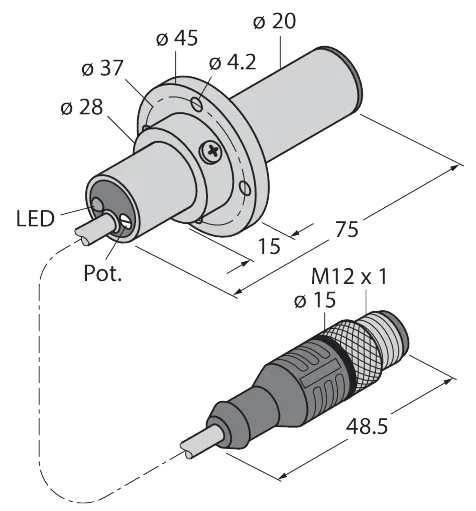

Strömungsüberwachung – Eintauchsensor mit integrierter Auswerteelektronik
SKU: 100001097 Type: FCS-K20-AP8X-H1141/3M
Verfügbar3–5 Werktage Lieferzeit
€205,60 / Stück
€244,66 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Sensor für gasförmige Medien
- Kalorimetrische Funktionsweise
- Abgleich via Potentiometer
- Inklusive Kunststoff-Montageflansch
- Anzeige über 2‐Farben‐LED
- Sensor aus Kunststoff
- DC 3‐Draht, 19,2…28,8 VDC
- Schließer, PNP‐Ausgang
- Kabelgerät mit angespritztem M12x1 Stecker
Funktionsprinzip
Die Funktion der Eintauch‐ Strömungssensoren basiert auf dem thermodynamischen Prinzip. Der Messfühler wird um einige °C gegenüber dem Strömungsmedium aufgeheizt. Fließt das Medium an dem Fühler vorbei, so wird die in dem Fühler erzeugte Wärme abgeführt. Die sich einstellende Temperatur wird gemessen und mit der Medientemperatur verglichen. Aus der gewonnenen Temperaturdifferenz kann für jedes Medium der Strömungszustand abgeleitet werden. Somit überwachen TURCK Strömungssensoren zuverlässig und verschleissfrei die Strömung von flüssigen oder gasförmigen Medien.
Mechanische Daten
| Schaltzustandsanzeige | 2-Farben-LED, rot/grün |
| Fühlermaterial | Kunststoff, PBT-GF30-V0 |
| Elektrischer Anschluss | Kabel mit Steckverbinder, M12 x 1 |
| Druckfestigkeit | 1 bar |
| Leitungslänge | 3 m |
| Prozessanschluss | PVC-Flansch (im Lieferumfang enthalten) |
| Bauform | Eintauch |
| Adernquerschnitt | 3 x 0.5 mm2 |
| Gehäusewerkstoff | Kunststoff, PBT-GF30-V0 |
Allgemein
| Arbeitsbereich Luft | 0.5…15 m/s |
| Ausschaltzeit | typ. 2 s (1…20 s) |
| Einschaltzeit | typ. 2 s (1…20 s) |
| Umgebungstemperatur | von 0 bis 60 °C |
| Mediumtemperatur | von -20 bis 70 °C |
| Einbaubedingungen | Eintauchsensor |
| Temperaturgradient | ≤ 200 K/min |
Elektrische Daten
| MTTF | 637 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Stromaufnahme | bis 70 mA |
| Kurzschlussschutz | ja |
| Verpolungsschutz | ja |
| Ausgangsfunktion | PNP, Schließer |
| Bemessungsbetriebsstrom | 0.4 A |
| Betriebsspannung | von 19.2 bis 28.8 V |
| Schutzart (IP) | IP67 |
Sonstige
| Prozessanschluss | Flansch |
| Bauform | Eintauch |
| Gehäusewerkstoff | Kunststoff |
| Steckertyp | M12 |
| Steckertyp | Kabel |
| Schaltausgang | Schließer/Öffner |
| Schaltausgang | PNP |
