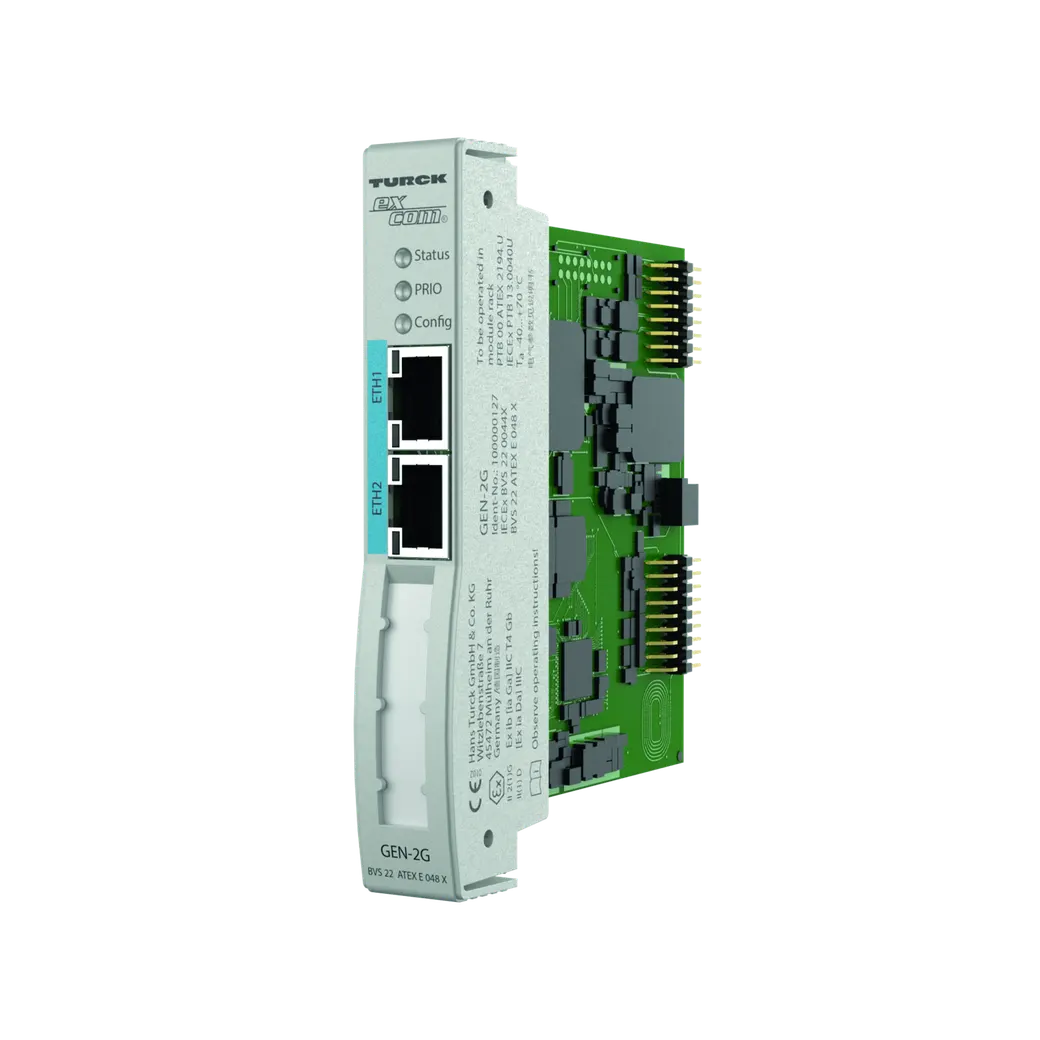

I/O-System excom Multiprotokoll Gateway für Ethernet
SKU: 100000127 Type: GEN-2G
Verfügbar3–5 Werktage Lieferzeit
€673,00 / Stück
€800,87 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Gateway für Ethernet-Feldbus Kommunikation
- Anschluss der excom-Station an den eigensicheren Ethernet-Feldbus
- Unterstützung der Ethernet-Protokolle Modbus TCP, EtherNet/IP und PROFINET
- Integrierter 2-Port-Switch, 100 MBit/s
- Zwei RJ45-Steckverbinder zum Feldbusanschluss
- Montage in Zone 1, 2, nicht Ex-Bereich
Modbus TCP
| Relative Luftfeuchtigkeit | bis 93 % |
| Adressierung | Static IP, BOOTP, DHCP |
| EMV | gem. EN 61326-1 |
| EMV | gem. NAMUR NE21 |
| Anzahl TCP Verbindungen | 8 |
| MTTF | 64 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Anzahl Eingangsdaten (PAE) | max. 1024 Register |
| Befestigungsart | Modulbauform, steckbar in Modulträger |
| Unterstützte Function Codes | FC1, FC2, FC3, FC4, FC5, FC6, FC15, FC16, FC23 |
| Umgebungstemperatur | von -40 bis 70 °C |
| Schockprüfung | gemäß IEC 60068-2-27 |
| Output Register Startadresse | 2048 (0x0800 hex) |
| Zulassungen | ATEX |
| Zulassungen | IECEx |
| Schwingungsprüfung | gemäß IEC 60068-2-6 |
| Lagertemperatur | von -40 bis 85 °C |
| Input Register Startadresse | 0 (0x0000 hex) |
| Anzahl Ausgangsdaten (PAA) | max. 1024 Register |
| Gehäusewerkstoff | Kunststoff |
| Schutzart (IP) | IP20 |
| Abmessung | 18 x 118 x 106 mm |
Anzeigen/Bedienelemente
| Betriebsbereitschaft | 1 x grün/rot |
| Konfiguration | 1 x gelb/rot |
| Erkennung Übertragungsrate | 2 x grün |
| Redundanzbereitschaft | 1 x gelb |
Allgemein
| Webserver | PGM-DHCP, 192.168.1.254 (Fallback) |
| Übertragungsrate | 100 MBit/s, Halb-/Voll-Duplex, Auto Crossing |
| Kennzeichnung des Gerätes | É II 2(1) G Ex ib [ia Ga] IIC T4 Gb |
| Kennzeichnung des Gerätes | É II (1) D [Ex ia Da] IIIC |
| Anschlusstechnik Ethernet | 2 x RJ45, Buchse, eigensicher |
| Protokollerkennung | automatisch |
| Galvanische Trennung | allseitig galvanische Trennung |
| Versorgungsspannung | über den Modulträger, zentrales Netzteil |
| Ex-Zulassung gem. Konf.-Bescheinigung | IECEx BVS 22.0044X |
| Ex-Zulassung gem. Konf.-Bescheinigung | BVS 22 ATEX E 048 X |
| Verlustleistung | bis 1.5 W |
| Leistungsaufnahme | bis 1.5 VA |
EtherNet/IP™
| Adressierung | gemäß EtherNet/IP-Spezifikation |
| Configuration Assembly Instance | 106 |
| Output Assembly Instance | 104 |
| Input Assembly Instance | 107 |
| Class 1 Verbindungen (CIP) | 24 CIP |
| Device Level Ring (DLR) | unterstützt |
PROFINET
| Adressierung | DCP |
| Diagnosen | gemäß PROFINET Alarm Handling |
| Topologie Erkennung | unterstützt |
| MinCycleTime | 1 ms |
| Automatische Adressierung | unterstützt |
| Media Redundancy Protocol (MRP) | unterstützt |
| Konformitätsklasse | B (RT) |
Sonstige
| Gehäusewerkstoff | Kunststoff |
