Turck
Turck
BL20 Economy Modul 16 digitale Eingänge, NPN
SKU: 100000542 Type: BL20-E-16DI-24VDC-N
Verfügbar3–5 Werktage Lieferzeit
€83,80 / Stück
€99,72 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Unabhängig vom verwendeten Feldbus
- Elektronik und Anschlusstechnik in einem Gehäuse
- Anschlusstechnik: Push-in-Klemmen
- Schutzart IP20
- 16 digitale Eingänge, 24 VDC
- N-schaltend
Funktionsprinzip
Bei den BL20-Economy-Modulen ist die Elektronik und die Anschlusstechnik in einem gemeinsamen Gehäuse untergebracht. Die Auswahl eines Basismoduls entfällt somit. Innerhalb einer Station können die Economy-Module mit den Modulen mit getrennter Elektronik/Anschlusstechnik gemixt werden, sofern deren Basismodule mit Zugfederanschluss ausgestattet sind. Durch den Einsatz von Gateways sind die Economy-Module vollkommen unabhängig vom übergeordneten Feldbus. Anschlussbelegung
Allgemein
| Nennstrom aus Modulbus | ≤ 35 mA |
| Nennspannung aus Versorgungsklemme | 24 VDC |
| Zulässiger Bereich | 18...30 VDC |
| MTTF | 673 Jahre nach SN 29500 (Ed. 99) 20 °C |
| MTTF | Anschlussbelegung |
| MTTF | Digitale Eingänge |
| Eingangsverzögerung | < 0.2 ms |
| Relative Luftfeuchte | 15…95 %, keine Betauung zulässig |
| Verlustleistung, typisch | ≤ 1.5 W |
| Nennstrom aus Feldversorgung | ≤ 40 mA |
| Signalstrom Low-Pegel | -1...+1.5 mA |
| Signalspannung Low-Pegel | > (UL - 5 V) |
| Umgebungstemperatur | von 0 bis 55 °C |
| Schockprüfung | gemäß IEC 60068-2-27 |
| Potenzialtrennung | Elektronik zur Feldebene |

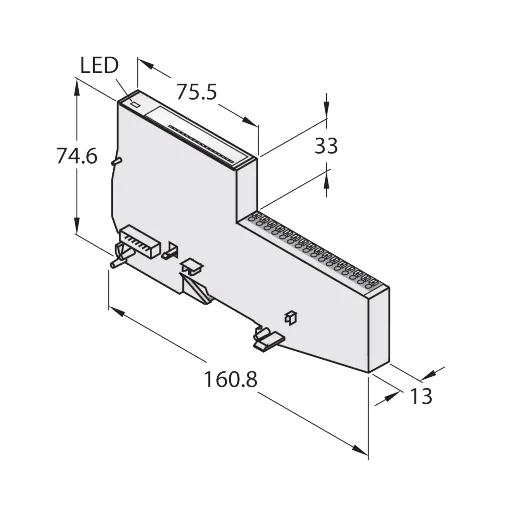

| Abmessungen (L x B x H) | 13 x 160.8 x 74.6 mm |
| Signalstrom High-Pegel | 2...5 mA |
| Eingangstyp | NPN |
| Zulassungen | CE |
| Schwingungsprüfung | gemäß EN 61131 |
| Anzahl der Kanäle | 16 |
| Kippfallen und Umstürzen | gemäß IEC 60068-2-31 |
| Lagertemperatur | von -25 bis 85 °C |
| Signalspannung High-Pegel | < (UL - 11 V) |
| Anschlusstechnik Ausgang | Push-in |
| Elektromagnetische Verträglichkeit (EMV) | gemäß EN 61131-2 |
| Schutzart (IP) | IP20 |
