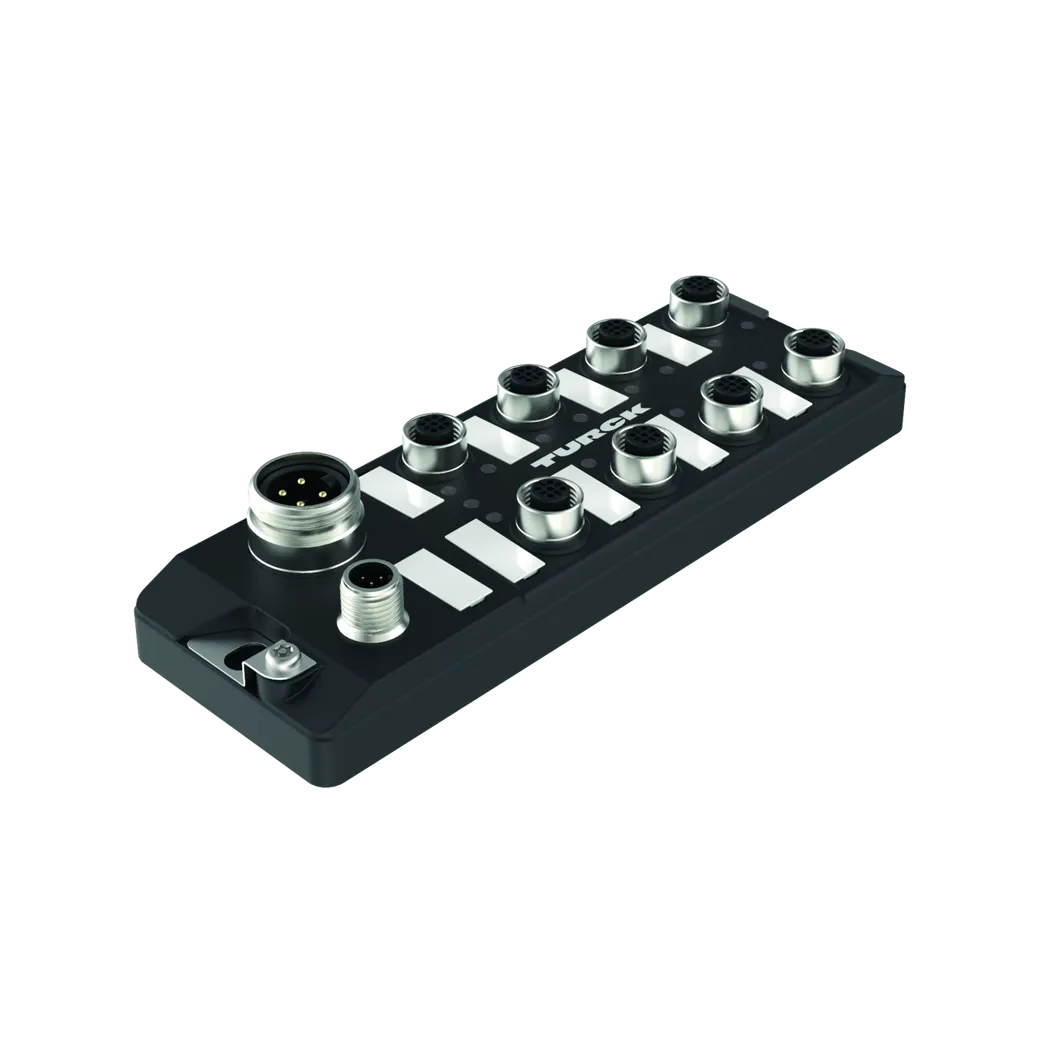

I/O-Hub zur Anbindung digitaler Signale an IO-Link-Master 16 universelle digitale Kanäle, PNP

SKU: 100000883 Type: TBIL-L4-16DXP-AUX
Verfügbar3–5 Werktage Lieferzeit
€242,50 / Stück
€288,58 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen
Datenblatt

Eigenschaften

  • Glasfaserverstärktes Gehäuse
  • Schock- und schwingungsgeprüft
  • Vollvergossene Modulelektronik
  • Schutzart IP65/IP67/IP69K

Allgemeine Information

Montage2 Befestigungslöcher Ø 6,5 mm
MTTF164 Jahre nach SN 29500 (Ed. 99) 20 °C
IO-LinkGrün AUS Keine Spannungsversorgung
IO-LinkBlinkend IO-Link Kommunikation OK,
IO-Linkgültige Prozessdaten werden gesendet bzw. empfangen
IO-LinkRot AN IO-Link Kommunikationsfehler oder Modulfehler
IO-Linkungültige Prozessdaten oder Diagnose vorhanden
Umgebungstemperaturvon -40 bis 60 °C
Abmessungen (L x B x H)60.1 x 179.1 x 33.7 mm
Gehäusefarbeschwarz
LED-AnzeigeFarbe Status Beschreibung
Lagertemperaturvon -40 bis 85 °C
Einsatzhöhemax. 5000 m
GehäusewerkstoffPA6-GF30
Schutzart (IP)IP67
Schutzart (IP)IP69K
Schutzart (IP)IP65

Digitalausgänge

Ausgangsstrom pro Kanal2.0 A max. per Pin. 2.5 A max. per Steckplatz.
Potenzialtrennung500 VDC
AusgangstypPNP
Kurzschlussschutzja
LastartOhmsch, induktiv, Lampenlast
Art der AusgangsdiagnoseKanaldiagnose
Ausgangsverzögerung0.35 ms
Anschlusstechnik AusgangM12

IO-Link

ÜbertragungsrateCOM 2 / 38.4 kbps
IO-Link PorttypClass A
Frametyp2.6
Anschlusstechnik IO-Link1 × M12
Zulassungen und ZertifikateCEUKCAUV-beständig nach DIN EN ISO 4892-2A (2013)
UL ZertifikatcULus LISTED 21 W2, Encl.Type 1 IND.CONT.EQ.
IO-Link SpezifikationV 1.1
ParametrierungFDT/DTM

I/O-LED Status

Diagnosen2 Hardware-Fehler
Diagnosen3 V2 Aux high V1 Aux high V2 high V1 high V2 Aux low V1 Aux low V2 low V1 low
Diagnosen4 Vsens OC Vsens OC Vsens OC Vsens OC Vsens OC Vsens OC Vsens OC Vsens OC
DiagnosenC7P1 C6P1 C5P1 C4P1 C3P1 C2P1 C1P1 C0P1
Diagnosen5 DO7 SC DO6 SC DO5 SC DO4 SC DO3 SC DO2 SC DO1 SC DO0 SC
Diagnosen6 DO15 SC DO14 SC DO13 SC DO12 SC DO11 SC DO10 SC DO9 SC DO8 SC
INPUTBYTE Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
Eingänge0 DI7 C3P2 (B) DI6 C3P4 (A) DI5 C2P2 (B) DI4 C2P4 (A) DI3 C1P2 (B) DI2 C1P4 (A) DI1 C0P2 (B) DI0 C0P4 (A)
Eingänge1 DI15 C7P2 DI14 C7P4 DI13 C6P2 DI12 C6P4 DI11 C5P2 (B)DI10 C5P4 DI9 C4P2 (B) DI8 C4P4 (A)
Eingänge(B) (A) (B) (A) (A)
OutputBYTE Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
C0 … C7 0…15Grün AN Ein- bzw. Ausgang aktiv
C0 … C7 0…15Rot AN Ausgang aktiv mit Überlast/Kurzschluss
C0 … C7 0…15Blinkend Überlast der Versorgung am jeweiligen Steckplatz. Es blinken beide LEDs des Steckplatzes.
C0 … C7 0…15AUS Ein- bzw. Ausgang inaktiv
Ausgänge0 DO7 C3P2 (B)DO6 C3P4 (A)DO5 C2P2 (B)DO4 C2P4 (A)DO3 C1P2 (B)DO2 C1P4 (A)DO1 C0P2 (B)DO0 C0P4 (A)
Ausgänge1 DO15 C7P2 DO14 C7P4 DO13 C6P2 DO12 C6P4 DO11 C5P2 DO10 C5P4 DO9 C4P2 (B)DO8 C4P4 (A)
Ausgänge(B) (A) (B) (A) (B) (A)

Spannungsversorgung

Zulässiger Bereich18…30 VDC
Zulässiger BereichV1 max. 9 A,
Zulässiger BereichV2 max. 9 A,
Zulässiger BereichV1+V2 max. 11 A
FehlerausschlussJa, gemäß EN ISO 13849-2 Anhang D.2
Sensor/AktuatorversorgungVersorgung aus V1, C0 - C3, kurzschlussfest, 2.0 Apro Steckplatz
Sensor/AktuatorversorgungVersorgung aus V2, C4 – C7, kurzschlussfest, 2.0 Apro Steckplatz
PotenzialtrennungMögliche Isolation der Spannungsgruppen V1, V2
Potenzialtrennungund Viol
PotenzialtrennungSpannungsfest bis 500 VDC
Betriebsstrom120 mA
Versorgungsspannung24 VDC
Anschlusstechnik Spannungsversorgung7/8″, 4-polig

Digitaleingänge

Kanalanzahl16
Eingangsverzögerung0.010 ms
Signalspannung Low-Pegel-3 bis 5 VDC (EN 61131-2, Typ 1 und 3)
Max. Eingangsstrom15 mA
Art der EingangsdiagnoseKanaldiagnose
Signalspannung High-Pegel11 bis 30 VDC (EN 61131-2, Typ 1 und 3)
Anschlusstechnik EingängeM12

Speisung

Versorgungsspannung24 VDC

Sonstige

GehäusewerkstoffKunststoff
