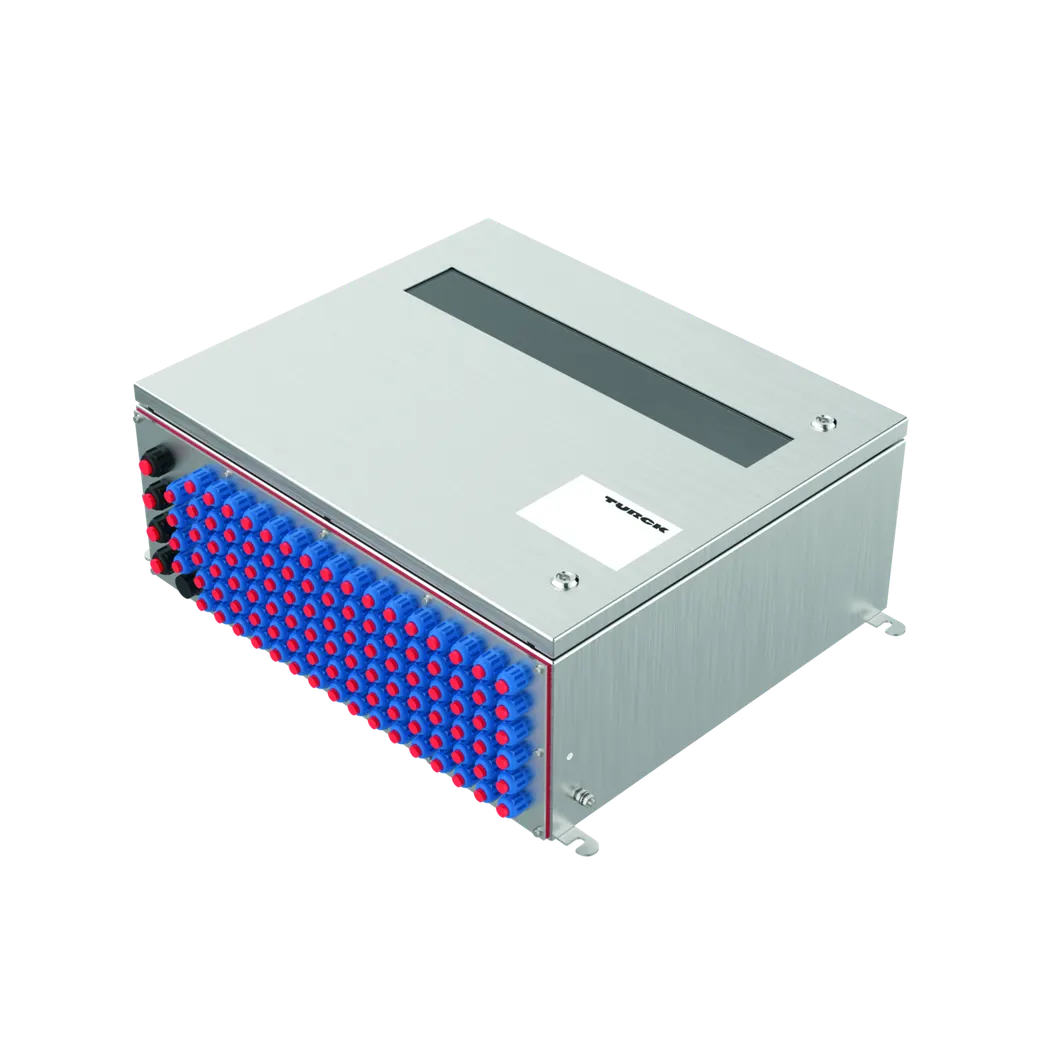

I/O-System excom 650 x 550 x 260 Systemgehäuse
SKU: 100003098 Type: EG-VA655526/112-0212/2GD60
Verfügbar 3–5 Werktage Lieferzeit
€9.012,00 / Stück
€10.724,28 inkl. MwSt.
Eigenschaften
- • Edelstahlqualität 1.4404 (AISI 316L)
- • Mit Sichtscheibe
- • Flanschplatte mit Kunststoff-Verschraubungen (4x M25 Spannungsversorgung, 4x M20 Ex-i Bus, 96x M20 Ex-i I/O-Signale) und 1x M20 Entlüftungs-/Entwässerungselement bestückt
- • Zusätzlicher Einbau des Vorschaltbaugruppenträgers MT-PPS; 2 Stk. LWL-Koppler OC11Ex/2G.2 incl. Verdrahtung der RS485IS Anschlüsse mit D9T-RS485IS; Ex-e Klemmen (2x UT10, 2x UT10-BU, 2x UT10-PE) zum Anschluss der Versorgungsspannung
- • Edelstahlgehäuse mit eingebautem Modulträger MT16-2G.1 Abmessungen
Flanschplatte
| Relative Luftfeuchtigkeit | bis 93 % |
| Werkstoff Dichtung | Silikon |
| Feldbus | 4 x M20 (Ø 7….13mm), Kunststoff, blau |
| Sichtscheibe | Ja |
| Entlüftungs-/Entwässerungselement | 1 x M20, Kunststoff |
| Wandstärke | 1.5 mm |
| Befestigungsart | Wandmontage |
| Speisung | 4 x M25 (Ø 10….17mm), Kunststoff, schwarz |
| Schockprüfung | gemäß IEC 60068-2-27 |
| Feldsignale | 96 x M20 (Ø 7….13mm), Kunststoff, blau |
| Gehäusefarbe | Edelstahl unlackiert |
| Zulassungen | ATEX |
| Schwingungsprüfung | gemäß IEC 60068-2-6 |
| Erdungsbolzen | M8 x 1.5 |
| Gehäuseoberfläche | geschliffen und poliert (240er Körnung) |
| Gehäusewerkstoff | Edelstahl, 1.4404 (AISI 316L) |
| Schutzart (IP) | IP66 |
| Abmessung | 650 x 550 x 260 mm |
Einbauten
| AC-Einspeisung | 1 x MT-PPS |
| LWL-Koppler | 2 x OC11Ex/2G.2 |
| Ex-e Klemmen | 2 x UT 10, 2 x UT 10 BU, 2 x UT 10-PE; Phoenix |
| Ex-e Klemmen | Contact |
| Modulträger | 1 x MT16-2G.1 |
| Anschlussquerschnitt | 0.5…10 mm² (AWG: 20…8) |
Allgemein
| Kennzeichnung des Gerätes | É II 2 (1) G Ex e q mb ib [ia Ga] [op is] IIC T4 |
| Kennzeichnung des Gerätes | Gb |
| Kennzeichnung des Gerätes | É II 2 (1) D Ex tb [ia Da] [op is] IIIC T135°C Db |
| Ex-Zulassung gem. Konf.-Bescheinigung | IECEx PTB 16.0020 |
| Ex-Zulassung gem. Konf.-Bescheinigung | PTB 16 ATEX 2006 |
