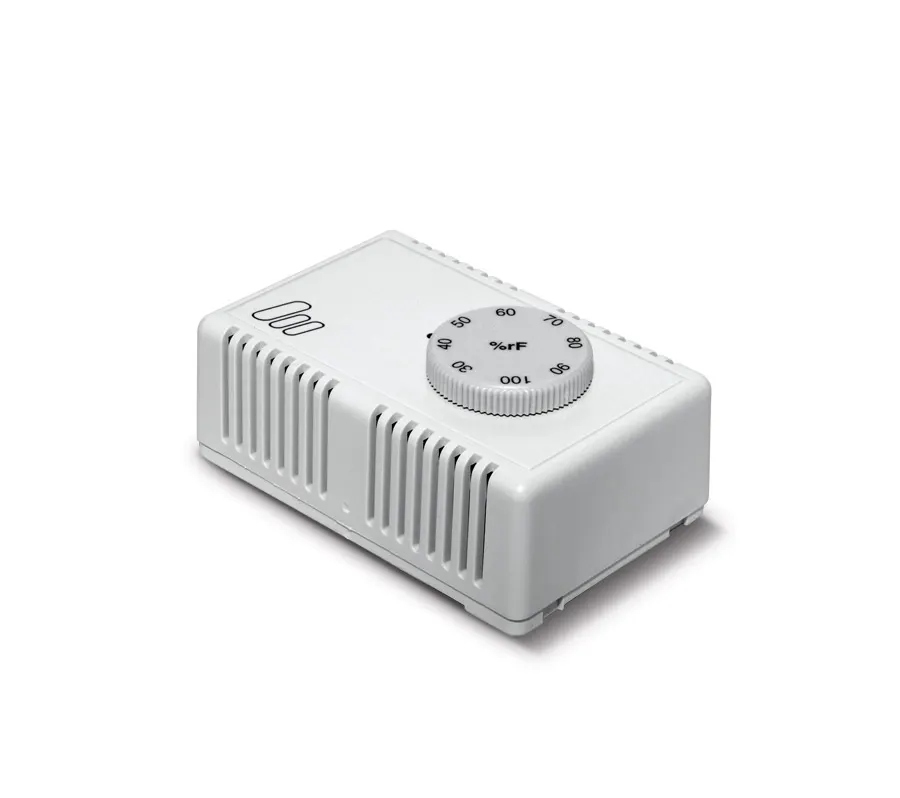

HG Mini — Raumhygrostat mit Goldkontakt
SKU: 42047017 Type: HG Mini
Verfügbar 3–5 Werktage Lieferzeit
€61,66 / Stück
€73,38 inkl. MwSt.
Anwendung
| Anwendung | Der Raumhygrostat HG Mini ist ein Zweipunktregler zur Rege- lung der relativen Luftfeuchtigkeit. Er kann eingesetzt werden zur Regelung von Luftbe- und -entfeuchtern, in Büro- und Com- puterräumen. Weitere Einsatzgebiete sind die Lagerhaltung für Lebens- und Genussmittel, Kühlräume für Obst und Gemüse, Treibhäuser der Gartenbaubetriebe, Textilindustrie, Papier- und Druckindustrie, Filmindustrie, Krankenhäuser. Der Raumhygrostat HG Mini-i ist so ausgeführt, dass Stellknopf und Skala im Inneren des Gehäuses liegen. Ein unbefugtes Verstellen durch fremde Personen ist dadurch erschwert. |
Technische Daten
| Lebensdauer | > 6.000 Schaltzyklen |
| Messelement (nach DIN IEC 751) | Polyga ® -Messelement, wasserresistent |
| Regelbereich | 40…90 % rF |
Variante
| Output | Umschaltkontakt (vergoldet): 1 x max. 100 mA |
| Schaltspannung | bis 250 V |
| Messbereich | 40…90 % rF |
Mikroschalter mit Goldkontakten
| Einbaulage | vorzugsweise Schlitze in Windrichtung |
| Bemessungsstoßspannung | 4 kV |
| Anschluss | Anschlussklemmen im Gehäuse |
| Verschmutzungsgrad | 2 |
| Schutzart (IP) | IP20 |
| Luftgeschwindigkeit | 0,2…8 m/s |
| Abmessung | 85 X 55 X 36 mm |
| Typ. Reaktionsszeit t bei v = 2 m/s | 1,2 min |
| maximale Schaltleistung | 100 mA 250 V AC |
| Mindest-Schaltstrom | 1 mA 1) |
| bezogen auf 23 °C | ≤ ± 0,2 % rF / K |
| Aufstellhöhe | ≤ 4.000 m NN |
| Temperatur Kugeldruckprüfung | 92 °C |
| Zulässige Umgebungstemperatur | 0…60 °C |
| Wirkungsweise | 1.C.L |
Mikroschalter mit Silberkontakten
| Induktivlast (Leistungsfaktor > 0,8) | 1 A 250 V AC |
| ohmsche Last, Befeuchtung | 2 A 250 V AC |
| Mindest-Schaltstrom | 100 mA 1) |
| ohmsche Last, Entfeuchtung | 5 A 250 V AC |
Beschreibung des Hygrostaten
| Beschreibung des Hygrostaten | Das Feuchtigkeitsmesselement, das von Galltec unter dem Namen Polyga ® hergestellt wird, besteht aus mehreren Kunst- stoffgewebebändern mit je 90 Einzelfasern, deren Durchmesser je 3 µm beträgt. Durch ein spezielles Verfahren erhält die Faser hygroskopische Eigenschaften. Das Messelement absorbiert und desorbiert Feuchtigkeit. Der vorwiegend in Längsrichtung quellen- de Effekt wird über ein geeignetes Hebelsystem einem Mikroschal - ter mit kleinem Umschaltweg zugeführt. Das Messelement reagiert auf die Veränderung der Luftfeuchtigkeit. Durch Einstellen des Sollwertdrehknopfes wird so in das Hebelsystem eingegriffen, dass bei Erreichen der eingestellten Luftfeuchtigkeit der Mikro- schalter betätigt wird. |
Angewandte Richtlinien / Normen
| Angewandte Richtlinien / Normen | Niederspannunsrichtlinie 2014/35/EU EMV-Richtlinie 2014/30/EU DIN EN 60730-1 DIN EN 60730-2-13 |
Sonstige
| 80% rF 3 % rF | ± 1 % rF |
| 70% rF 4 % rF | ± 1,5 % rF |
| ohmsche Last, Befeuchtung | 3 A 250 V AC |
| 60% rF 4 % rF | ± 1,5 % rF |
| 50 % rF 5 % rF | ± 1,5 % rF |
| ohmsche Last, Entfeuchtung | 10 A 250 V AC |
