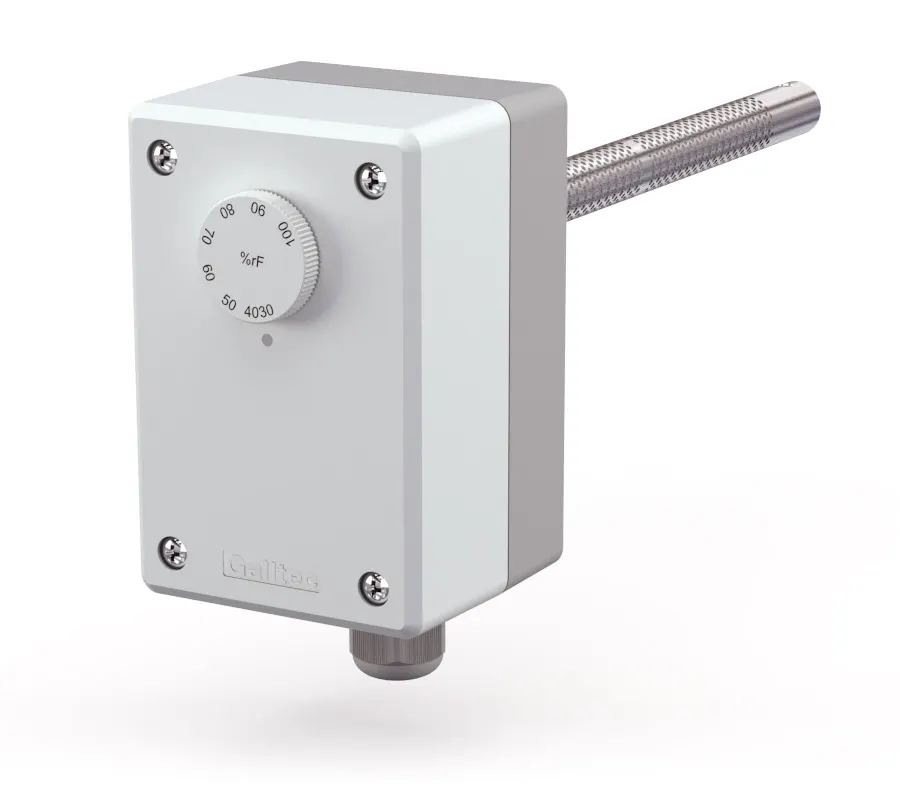

HG80-2 — Kanalhygrostat
SKU: 43044421 Type: HG80-2
Verfügbar3–5 Werktage Lieferzeit
€183,02 / Stück
€217,79 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenKalibrierung
| Kalibrierung | Werkseitig sind die Geräte mit Galltec-Hygrostaten korrekt bei einer Raumtemperatur von 23 °C und 50 % rF, bezogen auf den mittleren Druck entsprechend 430 m NN, eingestellt. Sollte dennoch eine Nachjustage notwendig sein, muss folgende Vorgehensweise beachtet werden: • Stellen Sie sicher, dass die Umgebungsfeuchtigkeit sowie die Umgebungstemperatur konstant sind. • Verwenden Sie zur Überprüfung nach Möglichkeit einen Psy- chrometer (keine Prüfgeräte mit kapazitiven Sensoren). • Lassen Sie das zu prüfenden Gerät mindestens 1 Stunde im konstanten Prüfklima. • Am Ende des Fühlers befi ndet sich, durch Schrauben-siche- rungslack fi xiert, die Justierschraube. Nach Entfernen des Lak- kes kann die Justierschraube verstellt werden. Rechtsdrehung bedeutet Messwert geht nach unten, Linksdrehung, Messwert geht nach oben. Nach erfolgter Kalibrierung ist die Justier- schraube wieder zu sichern. Wichtig. Das Wasseraufnahmevermögen der Luft wird unter anderem von der Temperatur beeinflusst. Dies ist ein physi- kalisches Gesetz (zu erkennen im hx-Diagramm von Mollier). Je höher die Lufttemperatur, desto größer die Wasserdampf- menge, die bis zur Sättigung (100 % rF) aufgenommen werden kann. Kalibriert man nun einen Hygrostaten bei schwankender Luftemperatur, erhält man ein ungleichmäßiges, unhomogenes Messmedium; es ergeben sich automatisch Kalibrierungsfehler. In unten stehender Tabelle ist der Einfluss der Lufttemperatur auf die Luftfeuchtigkeit angegeben. Kalibriert man z.B. bei einer Lufttemperatur von 20 °C und 50 % rF und bei einer Tempe- raturschwankung von nur ± 1 °K, so erhält man eine Feuch- tigkeitsschwankung des Messmediums (Luft) von ± 3,2 % rF. 10 °C ± 1°K 20 °C ± 1°K 30 °C ± 1°K 50 °C ± 1°K 10 % rF ± 0,7 % rF ± 0,6 % rF ± 0,6 % rF ± 0,5 % rF 50 % rF ± 3,5 % rF ± 3,2 % rF ± 3,0 % rF ± 2,6 % rF 90 % rF ± 6,3 % rF ± 5,7 % rF ± 5,4 % rF ± 4,6 % rF |
Anwendung
| Anwendung | Der Hygrostat Typ HG80 dient als Zweipunktregler zur Regelung der relativen Luftfeuchtigkeit in Luftkanälen der Klimaanlagen, Klimaschränken, zur Regelung der Luftbe- und Entfeuchtung. Weitere Einsatzgebiete sind die Lagerhaltung für Lebens- und Genussmittel, Kühlräume für Obst und Gemüse, Treibhäuser der Gartenbaubetriebe, Textilindustrie, Papier- und Druckindustrie, Filmindustrie, Krankenhäuser. |
Mikroschalter mit Goldkontakten
| Gehäuse | ABS hellgrau |
| Einbaulage | Fühler senkrecht nach unten, oder waagerecht |
| Befestigung | Bohrungen im Gehäuseboden für Kanalmontage |
| Schutzart (IP) | IP64 |
| Schutzart (IP) | IP50 |
| Mit Gazeschutz (Bestell Nr. 20.014) | 15 m / sek |
| Zulässige Einsatztemperatur | 0…60 °C |
| Fühlerlänge, Fühlerwerkstoff | 220 mm, Edelstahl |
| Mit PTFE-Filter (Bestell Nr. 23.063) | 15 m / sek |
| Kabelanschluss | über Würgenippel M20 × 1,5 |
| maximale Schaltleistung | 1 A 125 V AC |
| Mindest-Schaltstrom | 1 mA 1) |
| Zulässige Lagertemperatur | - 30…60 °C |
| Zulässige Luftgeschwindigkeit | 8 m / sek |
| Anschlussklemmen | für Leiterquerschnitte bis 1,5 mm² |
Technische Daten
| Lebensdauer | > 100.000 Schaltzyklen |
| Allgemeine Daten | Luft, drucklos nicht aggressiv |
| Messelement (nach DIN IEC 751) | Polyga®-Messelement, |
| bez. auf 23 °C | ≤ ± 0,2 % rF / K |
| des HG80-2, einstellbar | 0 ... + 15 % rF |
| Schaltdifferenz | 4…8 % rF |
| Typ. Reaktionsszeit t 63 bei v = 2 m /s | 120 sek |
| für Messbereich > 50 % rF | ± 3,5 % rF |
| für Messbereich > 50 % rF | ± 4 % rF |
| Justage | bei mittl. Luftdruck 430 m NN |
| Regelbereich | 40…90 % rF |
Variante
| Output | Umschaltkontakt: 2 x max. 15 A |
| Schaltspannung | bis 250 V |
| Messbereich | 30…100 % rF |
Mikroschalter mit Silberkontakten
| ohmsche Last | 15 A 250 V AC |
| Induktivlast (Leistungsfaktor > 0,8) | 2 A 250 V AC |
| Mindest-Schaltstrom | 100 mA 1) |
Beschreibung des Hygrostaten
| Beschreibung des Hygrostaten | Das Feuchtigkeitsmesselement, das von Galltec unter dem Na- men Polyga® hergestellt wird, besteht aus mehreren Kunststoff - gewebebändern mit je 90 Einzelfasern, deren Durchmesser je 3 μm beträgt. Durch ein spezielles Verfahren erhält die Faser hygroskopische Eigenschaften. Das Messelement absorbiert und desorbiert Feuchtigkeit. Der vorwiegend in Längsrichtung quellende Effekt wird über ein geeignetes Hebelsystem einem Mikroschalter mit extrem kleinem Umschaltweg zugeführt. Das Messelement reagiert schnell und exakt auf die Veränderung der Luftfeuchtigkeit. Durch Einstellen des Sollwertdrehknopfes wird so in das Hebelsystem eingegriffen, dass bei Erreichen der ein - gestellten Luftfeuchtigkeit der Mikroschalter betätigt wird. Beim Hygrostat Typ HG80-2 ist parallel zum 1. Mikroschalter ein 2. Mikroschalter angeordnet. Nach Abnahme des Gehäusede - ckels lässt sich der 2. Sollwert mittels eines Schrauben-drehers am Mikroschalterhebel feinfühlig verstellen. Der Schaltpunkt des 2. Mikroschalters ist mit dem Schaltpunkt des 1.Mikroschalters gekoppelt. Der Schaltabstand (neutrale Zone) kann von 0 % rF bis + 15 % rF eingestellt werden. Das harfenförmige Messelement ist durch ein perforiertes Fühlerrohr geschützt, das zum Gehäuse offen ist. Die Hygro - staten sind für drucklose Systeme ausgelegt. Die Einbaulage ist so zu wählen, dass kondensiertes Wasser nicht ins Gehäu- seinnere gelangen kann. Bevorzugte Einbaulage ist „Fühler senkrecht nach unten“ oder „Fühler waagerecht“ (siehe Skizze Rückseite). Eine Blendscheibe im Fühlerrohr mit einer Bohrung von 0,8 mm Durchmesser verhindert bei obig beschriebenen Einbaulagen das Eindringen von Wasser. |
Angewandte Richtlinien / Normen
| Angewandte Richtlinien / Normen | Niederspannunsrichtlinie 2014/35/EU EMV-Richtlinie 2014/30/EU DIN EN 60730-1 DIN EN 60730-2-13 DIN EN 45545-2 (HL3) Bei Installation im Innenbereich von Schienenfahrzeugen ist ein Tech- nikschrank gem. EN 45545-2 4.2. h.) erforderlich |
