Sensor Taupunkt, Kältetrockner -20...50°C, 123x30mm, G1/2", 10-36V DC, M12-Steckverbinder 5polig, Edelstahl V2A, IP66, Druckfestigkeit 50bar, 4-20mA, RS-485
SKU: YT900002
Verfügbar 3–5 Werktage Lieferzeit
€886,40 / Stück
€1.054,82 inkl. MwSt.
Eigenschaften
- • Taupunktsensor für Kältetrockner zur Restfeuchtemessung in Druckluft und nicht korrosiven Gasen.
Sonstige Eigenschaften
| Referenzmedium / Objekt | Luft |
Weiteres
| IPF Produktgruppe | 725 Druckluft- / Leckagemessung |
| Verpackungsmaße | 175 x 115 x 55 mm |
| Zolltarifnummer | 90258040 |
| WEEE-Nummer | 40951076 |
| REACH-konform | Ja |
| RoHS konform | Ja |
| Bruttogewicht | 273 g |
Einbau / Entsorgung
| Entsorgung | WEEE-Nummer gemäß § 6 Abs. 3 ElektroG: 40951076 |
| Einbau | Einbau / Installation darf nur durch eine Elektrofachkraft erfolgen! |
Elektrische Eigenschaften
| Elektrischer Anschluss | Steckverbinder M12 5polig |
| Ausführung des Signalausgangs | Dreidraht |
| Polzahl | 5 |
| Ausführung des Analogausgangs | 4…20 mA |
| Ausführung des elektrischen Anschlusses | Steckverbinder M12 |
| Messbereich Temperatur | -20 - 50 °C |
| Unterstützte Kommunikationsschnittstelle | 1x RS485 |
| Betriebsspannung (DC) | 10 - 30 V |
| Betriebsspannung | von 10 bis 30 V |
| Messgenauigkeit | ±1°C bei 50 bis -20°C ±2°C bei -20 bis -50°C ±3°C bei -50 bis -80°C |
Mechanische Eigenschaften
| Druckfestigkeit | 50 bar |
| Umgebungstemperatur | von -20 bis 70 °C |
| Schlüsselweite | 27 mm |
| Länge | 123.2 mm |
| Werkstoff des Gehäuses | Zinkdruckguss |
| Werkstoff des Messaufnehmers | Edelstahl |
| Lagertemperatur | von -40 bis 80 °C |
| Bauform | Zylinder, Gewinde |
| Ausführung des Prozessanschlusses | G1/2 Zoll |
| Durchmesser | 30.2 mm |
| Schutzart (IP) | IP66 |
| Abmessung | Ø30,2mm, 123,2mm lang |
Ipf Adb YT900002 (DE)
ipf_adb_YT900002_de.pdf
Ipf Bda YT90000X (DE)
ipf_bda_YT90000x_de.pdf
Ipf Ukc YT900002 (DE)
ipf_ukc_YT900002_de.pdf
Ipf Mcd YT900002 (DE)
ipf_mcd_YT900002_de.pdf
Ipf Cek YT900002 (DE)
ipf_cek_YT900002_de.pdf
Ipf Ulz Standard M1
ipf_ulz_standard_m1.pdf
Ipf Ccc Standard M1
ipf_ccc_standard_m1.pdf
Ipf Csa Standard M1
ipf_csa_standard_m1.pdf
Ipf Fly Fluidtechnik (DE)
ipf_fly_Fluidtechnik_de.pdf
Ipf Whp Prozessdatenerfassung (DE)
ipf_whp_Prozessdatenerfassung_de.pdf
Ipf Whp Fluidtechnik (DE)
ipf_whp_Fluidtechnik_de.pdf
-

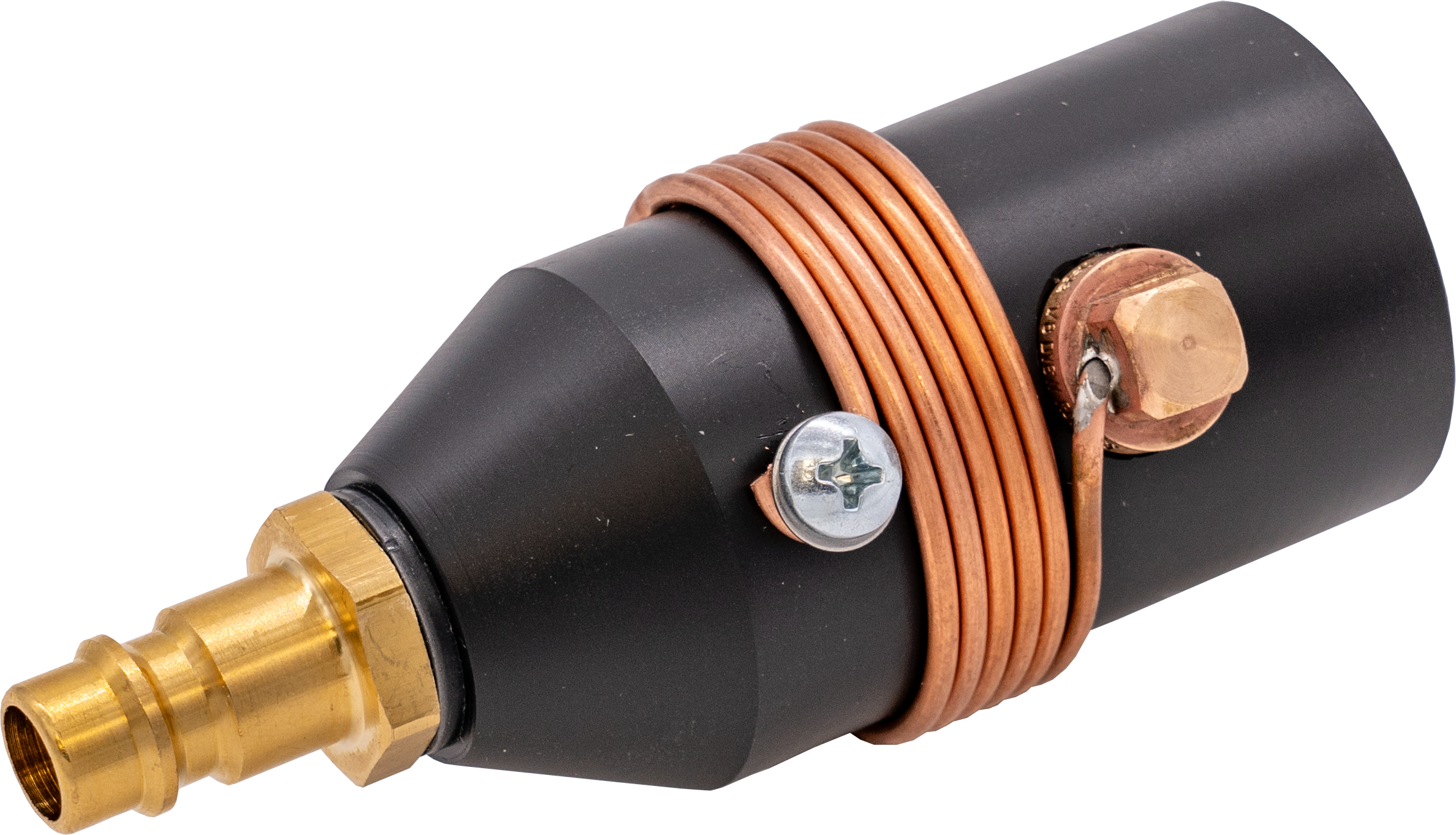

Zubehör, Messkammer für Taupunktsensor, Druckbereich 2...16bar, Stecknippel NW 7. 2AT000009 - Anschlussleitung, 2m, M12 Dose 5polig abgewinkelt, freies Leitungsende, 5x0,34mm², PUR (Polyurethan), Ø6mm, 60V, -25- 90°C, IP67, Geschirmt, Schleppketten- und torsionsfähig, Öle und Kühlschmiermittel, Schweißbereich, SilikonfreiVK205621
- Anschlussleitung, 2m, M12 Dose 5polig gerade, freies Leitungsende, 5x0,34mm², PUR (Polyurethan), Ø6mm, 60V, -25- 90°C, IP67, Geschirmt, Schleppketten- und torsionsfähig, Öle und Kühlschmiermittel, Schweißbereich, SilikonfreiVK205625
-

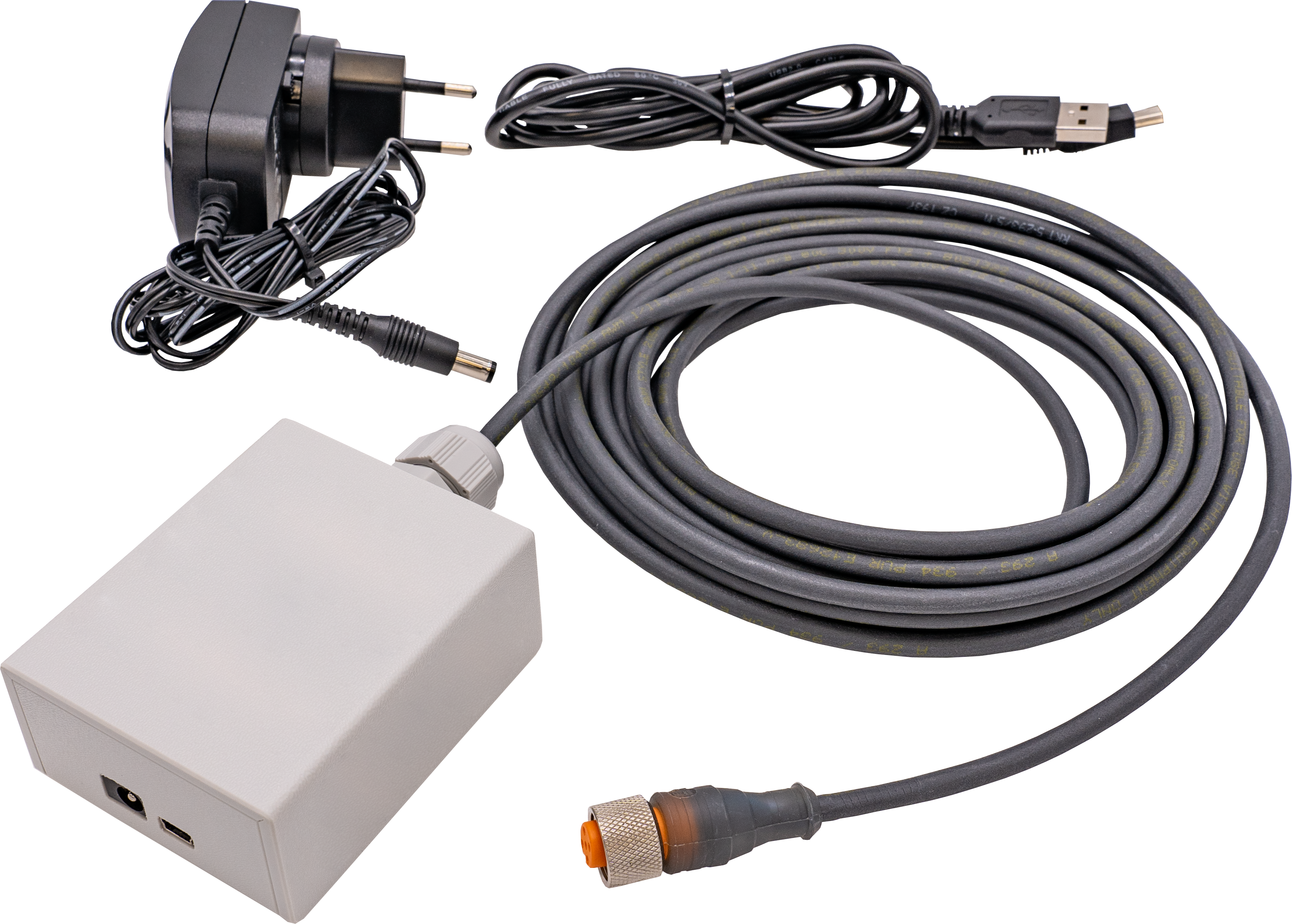

Anschlusskabel RS485/USB, 5m, Schnittstellenadapter, USB-A Stecker, M12 Dose 5polig geradeVY000025
Sicherheitshinweise
- • Bitte vergewissern Sie sich vor Inbetriebnahme, dass alle ggf. in der Produktdokumentation aufgeführten Sicherheitshinweise beachtet wurden.
- • Bei direkter Auswirkung auf die Personensicherheit ist die Anwendung dieser Produkte untersagt.
- • Die zum Betrieb Ihres Gerätes ggf. erforderliche Software, Treiber oder IODD-Dateien können Sie kostenlos auf unserer Homepage herunterladen: www.ipf.de
