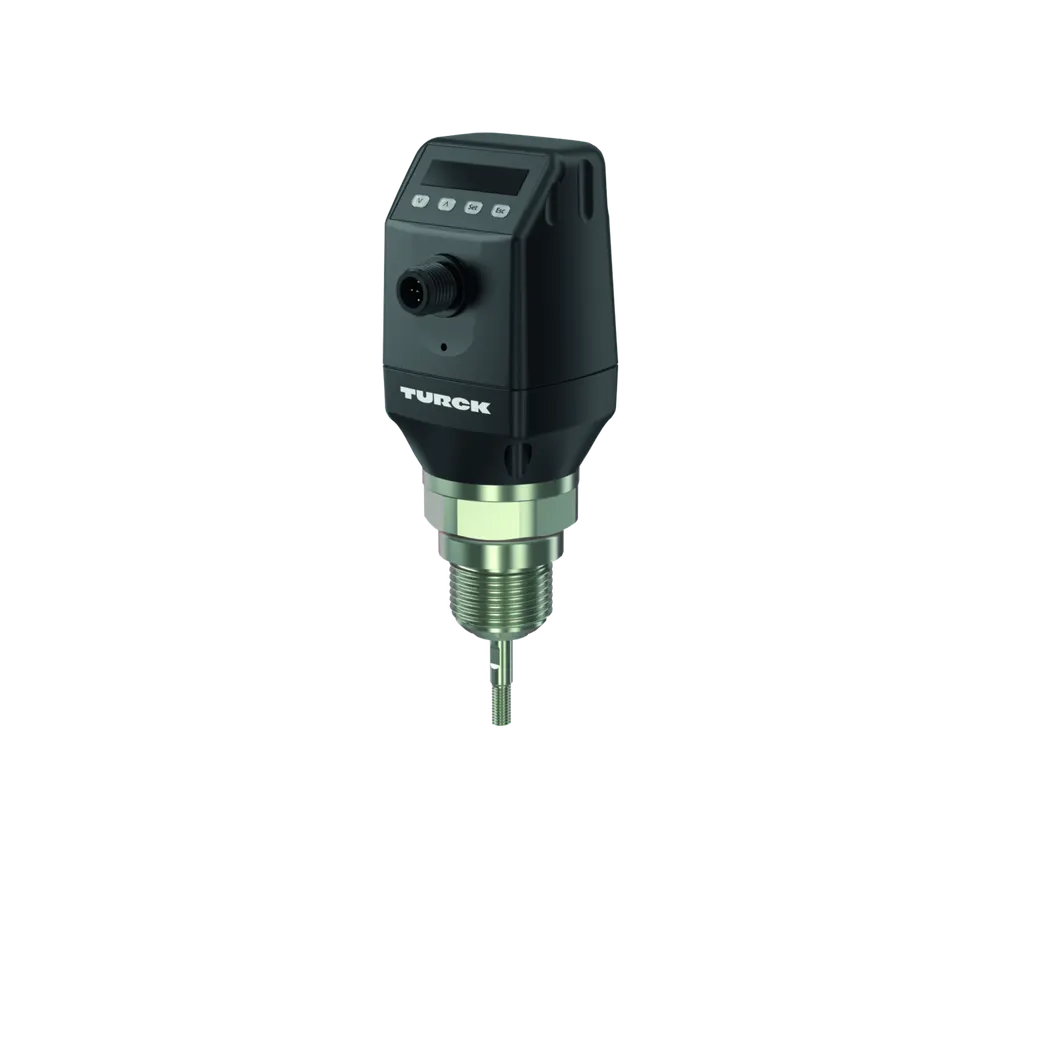

TurckFüllstandssensor – mit Analog- und 2x Schaltausgang – Bild 1
Turck

Füllstandssensor – mit Analog- und 2x Schaltausgang

SKU: 100001844 Type: LS-551-0000-LIU22PN8X-H1151
Verfügbar3–5 Werktage Lieferzeit
€457,50 / Stück
€544,43 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen
Datenblatt

Eigenschaften

  • Grenzstanderfassung und kontinuierliche Füllstandsmessung
  • Servicefreundlich und schnell einsatzbereit ohne Kalibrierung
  • Sehr flexibel durch kürzbare Sonden
  • Einfache Installation durch kompaktes, drehbares Gehäuse mit Display
  • Prozesstemperatur bis 100 °C
  • Prozessdruck bis 10 bar
  • Kleine Blindzonen, ideal für kleine Behälter
  • Koaxialrohr erhältlich für nicht metallische Tanks
  • IO-Link 1.1
  • 12 … 30 VDC
  • 1x Analogausgang 4 .. 20 mA / 0 .. 10 V (automatische Umschaltung je nach Bürde)
  • 2x Transistorausgänge PNP / IO-Link bzw. PNP / NPN, jeweils umschaltbar
  • Permittivität: ≥ 5 bei Monostabsonde / Seilsonde bzw. ≥ 1,8 mit Koaxialrohr

Funktionsprinzip

Die Levelsensoren der LS-5 Serie arbeiten nach dem Prinzip der geführten Mikrowelle. Dabei wird die sogenannte Zeitbereichsreflektometrie (TDR, Time Domain Reflectometry) verwendet. Bei dieser wird eine elektromagnetische Welle entlang der Sonde ausgesendet. Erreicht die Welle das Medium, wird sie aufgrund der im Vergleich zur Luft anderen Permittivität teilweise reflektiert. Die elektromagnetische Welle wird vom Sensor wieder aufgenommen und über die Laufzeit kann nun die Entfernung zur Flüssigkeit bestimmt werden.

Allgemein

Reproduzierbarkeit +/-≤ 2 mm
Genauigkeit Messelement± 5 mm
Dielektrizitätskonstante≥ 5; ≥ 1.8 mit Koaxialrohr (Zubehör)
Temperaturdrift≤ 0.1
Druckfestigkeit-1…10 bar
EinsatzbereichFlüssigkeiten
Hysterese≥ 2 mm
Max. Sondenbelastung6 Nm
Inaktiver Bereich am Prozessanschluss25 mm
Mediumtemperaturvon -20 bis 100 °C
Inaktiver Bereich am Sondenende (IAE)10 mm

Elektrische Daten

Kapazitive Last100 nF
Induktive Last< 1 H
Kurzschluss-/Verpolungsschutzja / ja
Stromaufnahmebis 100 mA
Betriebsspannungvon 12 bis 30 V
Schutzklasse (elektrisch)III

Mechanische Daten

Werkstoff DichtungAramidfasern, gebunden mit NBR
Elektrischer AnschlussSteckverbinder, M12 x 1
ProzessanschlussG 3/4'' Außengewinde
Werkstoffe (medienberührend)Edelstahl 1.4404 (AISI 316L), PTFE,
Werkstoffe (medienberührend)FKM
GehäusewerkstoffKunststoff, PBT
Schutzart (IP)IP67

Analogausgang

Lastwiderstand Spannungsausgang≥ 0.75 kΩ
Ansprechzeit typisch< 400 ms
Stromausgang4…20 mA
Signalstrom Low-Pegel3.8 … 4 mA
Signalspannung Low-Pegel≤ 2 V
Signalstrom High-Pegel20 … 20.5 mA
Lastwiderstand Stromausgang≤ 0.5 kΩ
Signalspannung High-PegelUv - 2 V
Spannungsausgangvon 0 bis 10 V

Anzeigen/Bedienelemente

MTTF194 Jahre
AnzeigeDigitalanzeige

IO-Link

ÜbertragungsphysikCOM 2 (38,4 kBaud)
IO-Link PorttypClass A
Frametyp2.2
In SIDI GSDML enthaltenJa
IO-Link SpezifikationV 1.1

Umgebungsbedingungen

Umgebungstemperaturvon -20 bis 60 °C
Lagertemperaturvon -40 bis 80 °C

Tests/Zulassungen

Zulassungsnummer ULE356899

Schaltausgänge

AusgangsfunktionSchließer/Öffner, PNP/NPN, Analogausgang
KommunikationsprotokollIO-Link

Output

Ausgang 3Schaltausgang (PNP/NPN)
Ausgang 1Analogausgang (Strom/Spannung, autom. Umschaltung lastabhängig)
Ausgang 2IO-Link-/Schaltausgang (PNP)

Sonstige

ProzessanschlussG3/4 Außengewinde
GehäusewerkstoffKunststoff
Analogausgang4…20 mA
SteckertypM12
SchaltausgangSchließer/Öffner
SchaltausgangPNP
SchaltausgangNPN
