Funksystem – Übertragung von E/A-Daten in Punkt-zu-Punkt Topologie Gateway mit RS485-Schnittstelle
Eigenschaften
- • Externe Antenne (Anschluss RG58 RPSMA)
- • Integrierte Signalstärkeanzeige
- • Konfiguration über DIP‐Schalter
- • Modbus RTU Kommunikation, RS485 Schnittstelle
- • Deterministische Datenübertragung
- • Frequenzsprungverfahren FHSS
- • Zeitmultiplexverfahren TDMA
- • Übertragungsleistung: 63 mW, 18 dBm geleitet, ≤ 20 dBm EIRP
- • Eingänge: 6 x PNP
- • Ausgänge: 6 x PNP
- • Stromverbrauch: < 60 mA bei 24 VDC
Funktionsprinzip
Das DX80-PM-System bildet eine radiobasierte Punk-zu-Punkt-Verbindung zur Übertragung von Sensorsignalen, die aus einem Gateway und einem Knoten besteht. Es können je Gerät bis zu zwölf Sensoren / Aktoren angeschlossen und sowohl Schalt- als auch Analogsignale bidirektional übertragen werden. Das IO-Abbild wird über das Menü des Gateways gewählt. Bei Bedarf kann ein zweiter Knoten eingesetzt und das Gateway als Repeater genutzt werden. Über das Menü ist eine Überprüfung der Verbindungsqualität möglich. Richtlinien: FCC‐ID UE300DX80‐2400‐ Dieses Gerät erfüllt FCC Absatz 15, Unterabsatz C, 15.247 ETSI/EN: In Übereinstimmung mit EN 300 328: V2.2.2 (2019-02) IC: 7044A‐DX8024 Strahlungsimmunität 10V/m für 80-2700 MHz nach EN 61000-6-2 Stoß- und Vibrationsfestigkeit: IEC 68-2-6 und IEC 68-2-7

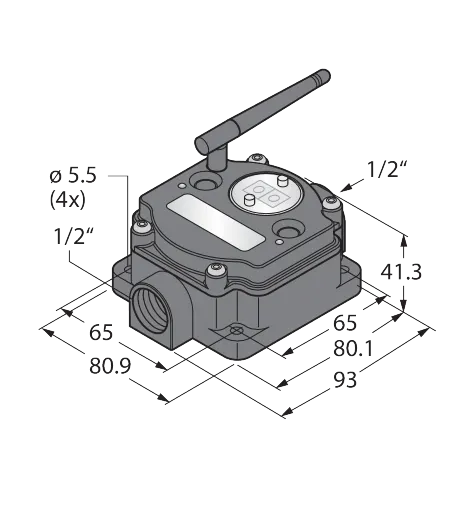

Mechanische Daten
| Relative Luftfeuchtigkeit | von 0 bis 95 % |
| Umgebungstemperatur | von -40 bis 85 °C |
| Antennenanschluss | RP-SMA Buchse |
| Bauform | Quader, DX80-PM |
| Gehäusewerkstoff | Kunststoff, PC |
| Schutzart (IP) | IP67 |
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 60 mA |
| Batterielösung | nein |
| Betriebsspannung UB | von 10 bis 30 VDC |
Funk Daten
| Topologie | Punkt-zu-Punkt |
| Topologie | Punkt-zu-Punkt mit Repeater |
| Frequenzspreizverfahren | FHSS (Frequency Hopping Spread Spectrum) |
| Gerätetyp | Gateway |
| Ansprechzeit typisch | < 62.5 ms |
| Funktion | Punkt-zu-Punkt |
| Kanalbreite | 1 MHz |
| Abstrahlleistung ERP | 18 dB / 65 mW |
| Reichweite | 3200000 mm |
| Einbau | Stationär |
| Funkgerätetyp | Kurzstrecke |
| Anzahl Funkkanäle | 50 |
| Zeitschlitzbreite | 7.8 ms |
| Frequenzband | 2.4 GHz ISM Band |
| Frequenzbereich | von 2402000000 bis 2483000000 Hz |
| Abstrahlleistung EIRP | 20 dB / 100 mW |
E/A Daten
| Kanalanzahl | 6 |
| Ausgangstyp | PNP |
| Eingangstyp | PNP |
| Kommunikationsprotokoll | Modbus RTU |
| Kommunikationsprotokoll | RS485 |
-
