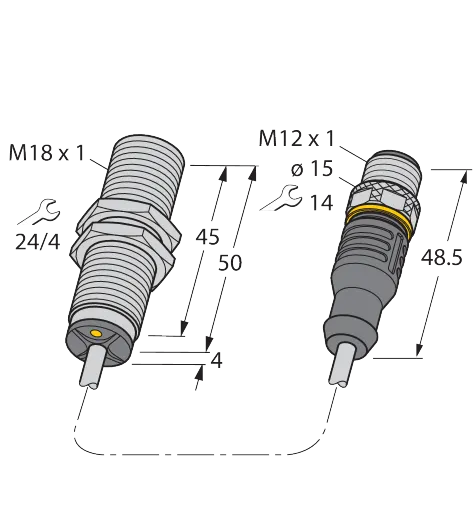

Induktiver Sensor
SKU: 100000661 Type: BI7-M18-AD6X-0.3-RS4.23
Verfügbar3–5 Werktage Lieferzeit
€45,00 / Stück
€53,55 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Gewinderohr, M18 x 1
- Messing verchromt
- DC 2‐Draht, 10…30 VDC
- Schließer
- Kabel mit Steckverbinder
Funktionsprinzip
Induktive Sensoren erfassen berührungslos und verschleißfrei metallische Objekte. Dazu benutzen sie ein hochfrequentes elektromagnetisches Wechselfeld, das mit dem Erfassungsobjekt in Wechselwirkung tritt. Bei induktiven Sensoren wird dieses Feld von einem LC‐Resonanzkreis mit einer Ferritkern‐ Spule erzeugt.
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 100 mA |
| Schaltfrequenz | 1 kHz |
| Drahtbruchsicherheit/Verpolungsschutz | vollständig |
| Isolationsprüfspannung | 0.5 kV |
| Spannungsfall bei Ie | ≤ 5 V |
| Kurzschlussschutz | ja/taktend |
| Ausgangsfunktion | Schließer, Zweidraht |
| kleinster Betriebsstrom | ≥ 3 mA |
| Reststrom | ≤ 0.6 mA |
| Restwelligkeit Uss | ≤ 10 % UBmax |
| Betriebsspannung | von 10 bis 30 V |
Allgemeine Daten
| Bemessungsschaltabstand | 7 mm |
| Gesicherter Schaltabstand | ≤ (0,81 x Sn) mm |
| Temperaturdrift | ≤ ±10 % |
| Hysterese | 1…15 % |
| Wiederholpräzision | ≤ 2 % v. E. |
| Korrekturfaktoren | St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms = |
| Korrekturfaktoren | 0,4 |
| Einbaubedingungen | bündig |
Umgebungsbedingungen
| Schaltzustandsanzeige | LED, gelb |
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| MTTF | 2283 Jahre nach SN 29500 (Ed. 99) 40 |
| MTTF | °C |
| Umgebungstemperatur | von -25 bis 70 °C |
| Schockfestigkeit | 30 g (11 ms) |
| Schutzart (IP) | IP67 |
Mechanische Daten
| Material aktive Fläche | Kunststoff, PA12-GF30 |
| Material Überwurfmutter | Metall, CuZn, vernickelt |
| Elektrischer Anschluss | Kabel mit Steckverbinder, M12 x 1 |
| Endkappen | Kunststoff, EPTR |
| Kabelqualität | Ø 5.2 mm, LifYY, PVC, 0.3 m |
| Bauform | Gewinderohr, M18 x 1 |
| Max. Anziehdrehmoment Gehäusemutter | 25 Nm |
| Adernquerschnitt | 2 x 0.34 mm2 |
| Gehäusewerkstoff | Metall, CuZn, verchromt |
| Abmessung | 54 mm |
Sonstige
| Bauform | Gewinderohr |
| Gehäusewerkstoff | Messing |
| Steckertyp | M12 |
| Steckertyp | Kabel |
| Schaltausgang | Schließer/Öffner |
