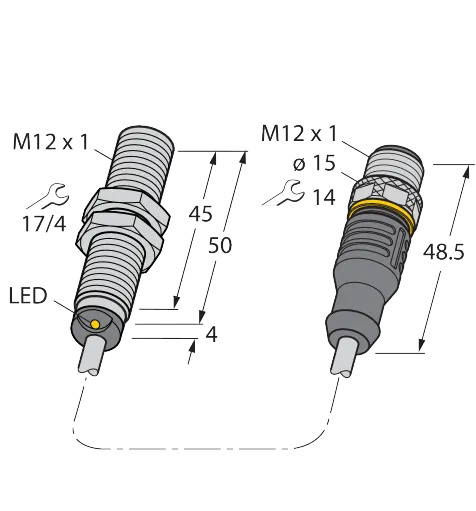

Turck Induktiver Sensor – Bild 1
Turck

Induktiver Sensor

SKU: 100000663 Type: BI3-M12-AD6X-0.3-RS4.23
Verfügbar 3–5 Werktage Lieferzeit
€40,00 / Stück
€47,60 inkl. MwSt.
Datenblatt

Eigenschaften

  • • Gewinderohr, M12 x 1
  • • Messing, verchromt
  • • DC 2‐Draht, 10…30 VDC
  • • Schließer
  • • Kabel mit Steckverbinder

Funktionsprinzip

Induktive Sensoren erfassen berührungslos und verschleißfrei metallische Objekte. Dazu benutzen sie ein hochfrequentes elektromagnetisches Wechselfeld, das mit dem Erfassungsobjekt in Wechselwirkung tritt. Bei induktiven Sensoren wird dieses Feld von einem LC‐Resonanzkreis mit einer Ferritkern‐ Spule erzeugt.

Elektrische Daten

DC Bemessungsbetriebsstrom Ie ≤ 100 mA
Schaltfrequenz 1 kHz
Drahtbruchsicherheit/Verpolungsschutz vollständig
Isolationsprüfspannung 0.5 kV
Spannungsfall bei Ie ≤ 5 V
Kurzschlussschutz ja/taktend
Ausgangsfunktion Schließer, Zweidraht
kleinster Betriebsstrom ≥ 3 mA
Reststrom ≤ 0.6 mA
Restwelligkeit Uss ≤ 10 % UBmax
Betriebsspannung UB von 10 bis 30 VDC

Allgemeine Daten

Bemessungsschaltabstand 3 mm
Gesicherter Schaltabstand ≤ (0,81 x Sn) mm
Temperaturdrift ≤ ±10 %
Hysterese 1…15 %
Wiederholpräzision ≤ 2 % v. E.
Korrekturfaktoren St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms =
Korrekturfaktoren 0,4
Einbaubedingungen bündig

Umgebungsbedingungen

Schaltzustandsanzeige LED, gelb
Schwingungsfestigkeit 55 Hz (1 mm)
MTTF 2283 Jahre nach SN 29500 (Ed. 99) 40
MTTF °C
Umgebungstemperatur von -25 bis 70 °C
Schockfestigkeit 30 g (11 ms)
Schutzart (IP) IP67

Mechanische Daten

Material aktive Fläche Kunststoff, PA12-GF30
Material Überwurfmutter Metall, CuZn, vernickelt
Elektrischer Anschluss Kabel mit Steckverbinder, M12 x 1
Endkappen Kunststoff, EPTR
Kabelqualität Ø 5.2 mm, LifYY, PVC, 0.3 m
Bauform Gewinderohr, M12 x 1
Max. Anziehdrehmoment Gehäusemutter 10 Nm
Adernquerschnitt 2 x 0.34 mm2
Gehäusewerkstoff Metall, CuZn, verchromt
Abmessung 54 mm
