Induktiver Sensor – für die Lebensmittelindustrie
SKU: 100000767 Type: BI8U-EM18MWD-VP6X
Verfügbar3–5 Werktage Lieferzeit
€100,60 / Stück
€119,71 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Gewinderohr, M18 x 1
- Edelstahl, 1.4404
- Frontkappe aus Flüssigkristallpolymer
- Faktor 1 für alle Metalle
- magnetfeldfest
- für Temperaturen von ‐40°C bis +100°C
- hohe Schutzart IP69K für extreme Umgebungsbedingungen
- spezielle Doppellippenabdichtung
- Schutz gegen alle handelsüblichen sauren und alkalischen Reinigungsmittel
- dauerhaft lesbares Typenschild durch Lasergravur
- DC 4‐Draht, 10…30 VDC
- Wechsler, PNP‐Ausgang
- Kabelanschluss
Funktionsprinzip
Die induktiven Sensoren für die Lebensmittelindustrie sind absolut dicht und resistent gegen Reinigungs‐ und Desinfektionsmittel. Die Anforderungen der Schutzart IP68 und IP69K werden durch die uprox+ Sensoren weit übertroffen. Sie sind sicher geschützt und robust ausgeführt mit LCP‐Frontkappe und Edelstahlgehäuse.
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 200 mA |
| Schaltfrequenz | 1.5 kHz |
| Drahtbruchsicherheit/Verpolungsschutz | ja/vollständig |
| Isolationsprüfspannung | 0.5 kV |
| Wechselfeldfestigkeit | 300 mTSS |
| Spannungsfall bei Ie | ≤ 1.8 V |
| Kurzschlussschutz | ja/taktend |
| Ausgangsfunktion | Vierdraht, Wechsler, PNP |
| Gleichfeldfestigkeit | 300 mT |
| Leerlaufstrom | bis 25 mA |
| Reststrom | ≤ 0.1 mA |
| Restwelligkeit Uss | ≤ 10 % UBmax |
| Betriebsspannung | von 10 bis 30 V |
Allgemeine Daten
| Bemessungsschaltabstand | 8 mm |
| Gesicherter Schaltabstand | ≤ (0,81 x Sn) mm |
| Temperaturdrift | ≤ ±10 % |
| Temperaturdrift | ≤ ± 20 %, ≤ ‐25 °C , ≥ +70 °C |
| Hysterese | 3…15 % |
| Wiederholpräzision | ≤ 2 % v. E. |
| Einbaubedingungen | bündig |
Umgebungsbedingungen
| Schaltzustandsanzeige | LED, gelb |
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| MTTF | 874 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Umgebungstemperatur | von -40 bis 100 °C |
| Schockfestigkeit | 30 g (11 ms) |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP68 |
Mechanische Daten
| Zulässiger Druck auf Frontkappe | ≤ 15 bar |
| Material aktive Fläche | Kunststoff, LCP |
| Elektrischer Anschluss | Kabel |
| Endkappen | Kunststoff, EPTR |
| Kabelqualität | Ø 5.2 mm, Grau, Lif12Y33Y, TPE, 2 m |
| Kabelqualität | lebensmittelecht |
| Steckergehäuse | Kunststoff |

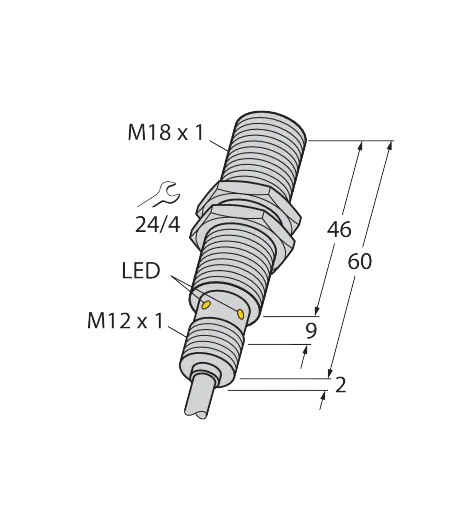

| Bauform | Gewinderohr, M18 x 1 |
| Max. Anziehdrehmoment Gehäusemutter | 25 Nm |
| Adernquerschnitt | 4 x 0.25 mm2 |
| Gehäusewerkstoff | Edelstahl, 1.4404 (AISI 316L) |
| Abmessung | 62 mm |
Sonstige
| Bauform | Gewinderohr |
| Gehäusewerkstoff | Edelstahl |
| Steckertyp | Kabel |
| Schaltausgang | Schließer/Öffner |
| Schaltausgang | PNP |
