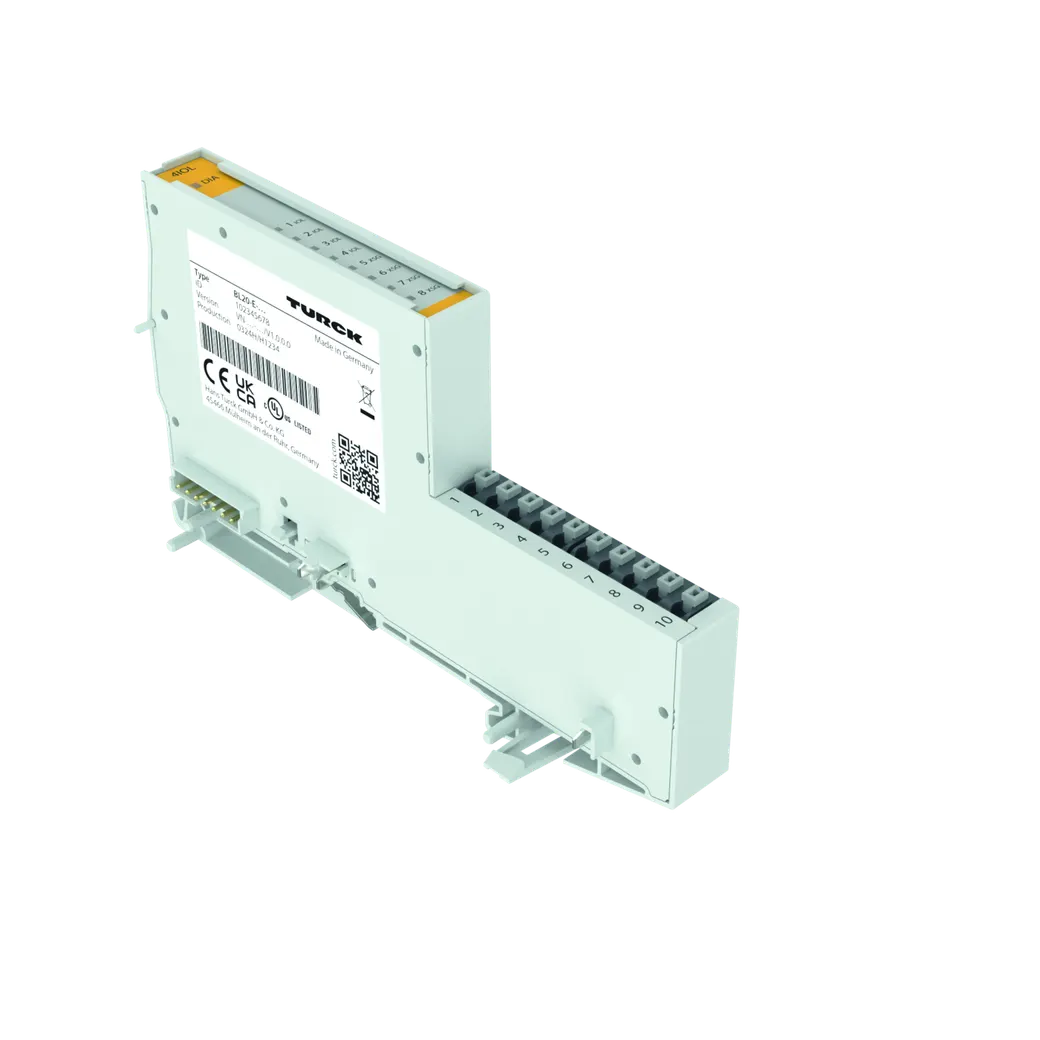

BL20 Economy Modul 4 IO-Link Master Kanäle, 32 Byte I/O-Daten 4 konfigurierbare digitale Kanäle, PNP, Kanaldiagnose, 0.5 A
SKU: 100001334 Type: BL20-E-4IOL-10
Verfügbar 3–5 Werktage Lieferzeit
€169,10 / Stück
€201,23 inkl. MwSt.
Eigenschaften
- • Unabhängig vom verwendeten Feldbus
- • Elektronik und Anschlusstechnik in einem Gehäuse
- • Anschlusstechnik: Push-in-Klemmen
- • Schutzart IP20
- • LEDs zur Anzeige von Status und Diagnose
- • Elektronik über Optokoppler galvanisch von der Feldebene getrennt
- • 4-kanaliger IO-Link-Master nach Spezifikation V1.1
- • 4 universelle digitale Kanäle, PNP, Kanaldiagnose, 0.5 A
Funktionsprinzip
Bei den BL20-Economy-Modulen ist die Elektronik und die Anschlusstechnik in einem gemeinsamen Gehäuse untergebracht. Die Auswahl eines Basismoduls entfällt somit. Innerhalb einer Station können die Economy-Module mit den Modulen mit getrennter Elektronik/Anschlusstechnik gemixt werden, sofern deren Basismodule mit Zugfederanschluss ausgestattet sind. Durch den Einsatz von Gateways sind die Economy-Module vollkommen unabhängig vom übergeordneten Feldbus.
Allgemein
| Nennspannung Vo | 24 VDC |
| Nennstrom aus Modulbus | ≤ 40 mA |
| Nennspannung aus Versorgungsklemme | 24 VDC |
| Schaltfrequenz Lampenlast | < 20 Hz |
| Zulässiger Bereich | 18...30 VDC |
| Ausgangsspannung | 24 VDC |
| Verlustleistung, typisch | ≤ 2 W |
| Lastwiderstand ohmsch | > 48 Ω |
| Nennstrom aus Feldversorgung | ≤ 80 mA |
| Signalstrom Low-Pegel | < 1.5 mA DI / <5 mA SIO |
| Signalspannung Low-Pegel | < 5 V |
| Lampenlast | < 3 W |
| Anschlusstechnik Eingang | Push-in |
| Potenzialtrennung | Elektronik zur Feldebene |
| Schaltfrequenz induktiv | < 2 Hz |
| Max. Feldversorgungsstrom | 10 A |
| Signalstrom High-Pegel | 2.1 ... 3.7 mA DI / 5 ... 11 mA SIO |
| Ausgangstyp | PNP |
| Eingangstyp | PNP |
| Schaltfrequenz ohmsch | < 200 Hz |
| Anzahl der Kanäle | 4 /4 |
| Lastart | ohmsch, induktiv, Lampenlast |
| Signalspannung High-Pegel | > 11 V |
| Lastwiderstand induktiv | < 1.2 H |
| Ausgangsverzögerung | 3 ms |
| Anschlusstechnik Ausgang | Push-in |
IO-Link
| IO-Link Kanäle 1…4 SIO-Mode | AUS Status des Kanals x = „0“ (AUS) |
| IO-Link Kanäle 1…4 SIO-Mode | GRÜN AN Status des Kanals x = „1“ (EIN) |
| Übertragungsrate | 4,8 kBit/s (COM 1) / 38,4 kBit/s (COM 2) / 230 kBit/ |
| Übertragungsrate | s (COM 3) |
| MTTF | 388 Jahre nach SN 29500 (Ed. 99) 20 °C |
| IO-Link Porttyp | Class A |
| Anzahl Ausgangsbytes | 32 |
| Relative Luftfeuchte | 15…95 %, keine Betauung zulässig |
| Frametyp | Unterstützt alle spezifizierten Frametypen |
| IO-Link Kanäle 1…4 IO-Link Mode | AUS Status des Kanals x = „0“ (AUS) |
| IO-Link Kanäle 1…4 IO-Link Mode | GRÜN BLINKEND IO-Link Kommunikation aktiv |
| IO-Link Kanäle 1…4 IO-Link Mode | gültige Prozessdaten |
| IO-Link Kanäle 1…4 IO-Link Mode | ROT AN Keine IO-Link Kommunikation |
| IO-Link Kanäle 1…4 IO-Link Mode | und/oder Modulfehler, ungültige Prozessdaten |
| IO-Link Kanäle 1…4 IO-Link Mode | ROT BLINKEND IO-Link Kommunikation aktiv |
| Anzahl Diagnosebytes | 8 |
| Anzahl Eingangsbytes | 32 |
| LEDD | Farbe Status BedeutungAUS Keine Fehlermeldung oder Diagnose aktiv. |
| LEDD | ROT AN Ausfall der Modulbuskommunikation. Prüfen Sie, ob mehr als zwei |
| LEDD | benachbarte Elektronikmodule gezogen wurden. Relevant sind Module, die sich zwischen Gateway und diesem Modul befinden. |
| LEDD | ROT BLINKEND (0.5 Hz) Anstehende Moduldiagnose. |
| Umgebungstemperatur | von 0 bis 55 °C |
| Unterstützte Devices | Maximal 30 Byte Input / 30 Byte Output |
| Schockprüfung | gemäß IEC 60068-2-27 |
| XSG Kanäle 5…8 | AUS Status des Kanals x = „0“ (AUS) |
| XSG Kanäle 5…8 | GRÜN AN Status des Kanals x = „1“ (EIN) |
| XSG Kanäle 5…8 | ROT BLINKEND (0.5 Hz) Kurzschluss Ausgang Kanal x |
| Abmessungen (L x B x H) | 13 x 128.9 x 74.6 mm |
| Zulassungen | CE |
| Schwingungsprüfung | gemäß EN 61131 |
| Kippfallen und Umstürzen | gemäß IEC 60068-2-31 |
| Lagertemperatur | von -40 bis 85 °C |
| Anzahl Parameterbytes | 32 |
| IO-Link Spezifikation | V 1.1 |
| Elektromagnetische Verträglichkeit (EMV) | gemäß EN 61131-2 |
| Schutzart (IP) | IP20 |
