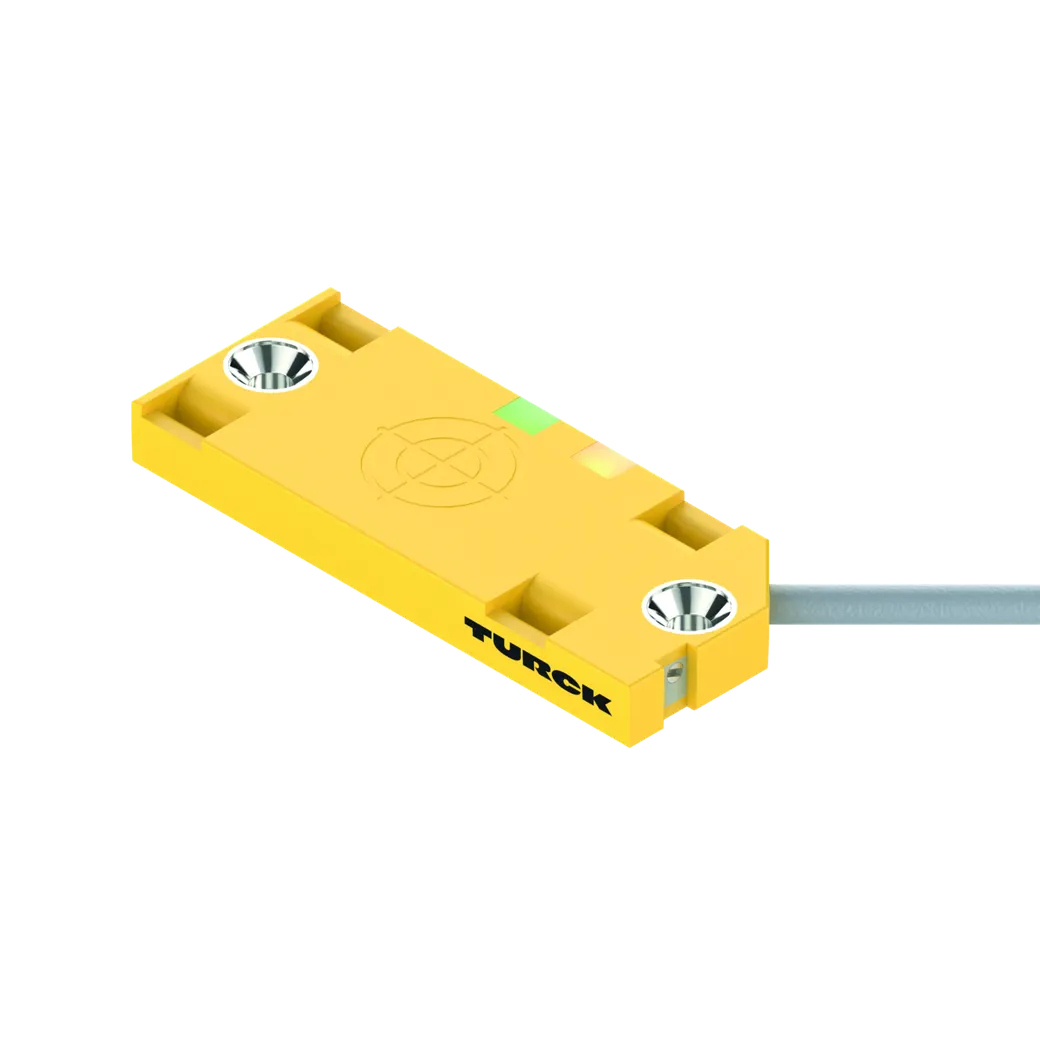

Kapazitiver Sensor
SKU: 100000977 Type: BC10-QF5.5-AN6X2 7M
Verfügbar3–5 Werktage Lieferzeit
€115,80 / Stück
€137,80 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Quaderförmig, Höhe 5,5 mm
- Große aktive Fläche, markiert für korrekten Einbau
- Kunststoff, PP
- Feinabgleich über Potenziometer
- DC 3‐Draht, 10…30 VDC
- Schließer, NPN‐Ausgang
- Kabelanschluss
Funktionsprinzip
Kapazitive Näherungsschalter sind in der Lage, sowohl metallische (elektrisch leitende) als auch nichtmetallische (elektrisch nichtleitende) Objekte berührungslos und verschleißfrei zu erfassen.
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 200 mA |
| Schaltfrequenz | 0.1 kHz |
| Drahtbruchsicherheit/Verpolungsschutz | ja/vollständig |
| Isolationsprüfspannung | 0.5 kV |
| Oszillatorfrequenz | nach EN 60947-5-2, 8.2.6.2 Table 9: |
| Oszillatorfrequenz | 0.1…2.0 MHz |
| Betriebsspannung | 30 VDC |
| Spannungsfall bei Ie | ≤ 1.8 V |
| Kurzschlussschutz | ja/taktend |
| Ausgangsfunktion | Dreidraht, Schließer, NPN |
| Leerlaufstrom | bis 15 mA |
| Reststrom | ≤ 0.1 mA |
| Restwelligkeit Uss | ≤ 10 % UBmax |
Allgemein
| Bemessungsschaltabstand | 10 mm |
| Gesicherter Schaltabstand | ≤ (0,72 x Sn) mm |
| Umgebungstemperatur | von -25 bis 70 °C |
| Hysterese | 1…20 % |
| Wiederholpräzision | ≤ 2 % v. E. |
| Bemessungsschaltabstand (bündig) | 10 mm |
Mechanische Daten
| Schaltzustandsanzeige | LED, gelb |
| Material aktive Fläche | PP |
| Betriebsspannungsanzeige | LED, grün |
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| MTTF | 1080 Jahre nach SN 29500 (Ed. 99) 40 |
| MTTF | °C |
| Elektrischer Anschluss | Kabel |
| Kabelqualität | Ø 3 mm, Lif9Y-11Y, PUR, 7 m |
| Bauform | Quader, QF5,5 |
| Adernquerschnitt | 3 x 0.14 mm² |
| Gehäusewerkstoff | Kunststoff, PP |
| Schockfestigkeit | 30 g (11 ms) |
| Schutzart (IP) | IP67 |
| Abmessung | 54 x 20.3 x 5.5 mm |
Tests/Zulassungen
| Zulassungsnummer UL | E210608 |
| Zulassungen | cULus |
Sonstige
| Bauform | Quader |
| Gehäusewerkstoff | Kunststoff |
| Steckertyp | Kabel |
| Schaltausgang | Schließer/Öffner |
| Schaltausgang | NPN |
