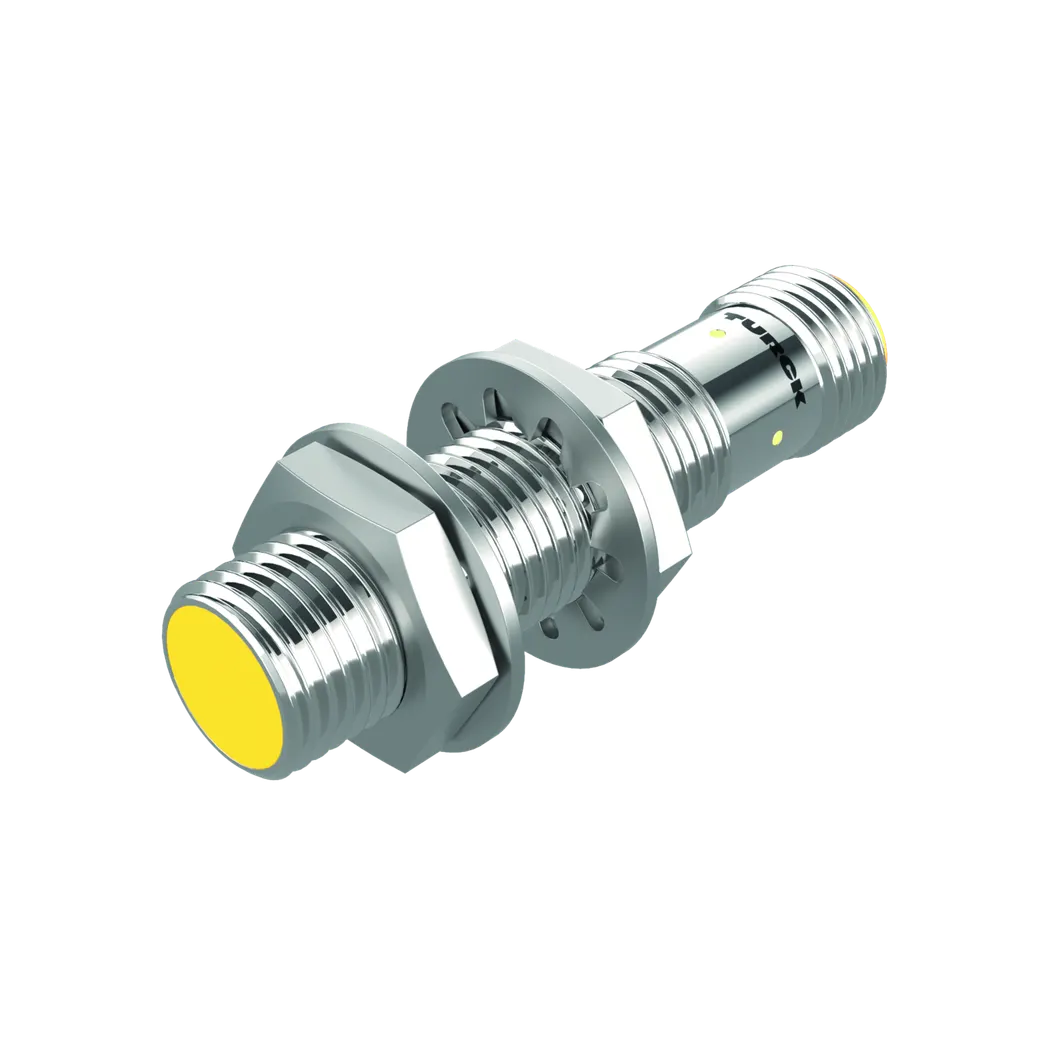

Magnetfeldsensor – Magnetinduktiver Näherungssensor mit FM-Zulassung

SKU: 100001278 Type: BIM-EM12E-AP6X-H1141/S1751
Verfügbar 3–5 Werktage Lieferzeit
€124,00 / Stück
€147,56 inkl. MwSt.
Datenblatt

Eigenschaften

  • • Gewinderohr, M12 x 1
  • • Edelstahl, 1.4301
  • • Bemessungsschaltabstand 90 mm, in Verbindung mit Magneten DMR31‐15‐5
  • • DC 3‐Draht, 10‐30VDC
  • • Schließer, PNP‐Ausgang
  • • Steckverbinder, M12 x 1

Funktionsprinzip

Magnet‐induktive Näherungssensoren werden durch Magnetfelder betätigt und sind damit in der Lage, Dauermagnete durch nicht ferromagnetische Stoffe (z.B. Holz, Kunststoff, Buntmetall, Aluminium, Edelstahl) hindurch zu erkennen. Dadurch ist es auch möglich bei kleineren Bauformen hohe Schaltabstände zu erreichen. Mit dem Betätigungsmagneten DMR31‐15‐5 erreichen Turck‐Sensoren einen besonders hohen Schaltabstand. Dies eröffnet vielfältige Möglichkeiten der Detektion, insbesondere bei beengten Einbauverhältnissen oder anderen schwierigen Bedingungen.

Elektrische Daten

DC Bemessungsbetriebsstrom Ie ≤ 200 mA
Schaltfrequenz 1 kHz
Drahtbruchsicherheit/Verpolungsschutz ja/vollständig
Isolationsprüfspannung 0.5 kV
Spannungsfall bei Ie ≤ 1.8 V
Kurzschlussschutz ja/taktend
Ausgangsfunktion Dreidraht, Schließer, PNP
Leerlaufstrom bis 15 mA
Reststrom ≤ 0.1 mA
Restwelligkeit Uss ≤ 10 % UBmax
Betriebsspannung UB von 10 bis 30 VDC

Allgemeine Daten

Bemessungsschaltabstand 90 mm
Bemessungsschaltabstand in Verbindung mit Magnet DMR31-15-5
Temperaturdrift ≤ ±15 %
Hysterese 1…10 %
Wiederholpräzision ≤ 0.3 % v. E.

Umgebungsbedingungen

Schaltzustandsanzeige LED, gelb
Schwingungsfestigkeit 55 Hz (1 mm)
MTTF 2283 Jahre nach SN 29500 (Ed. 99) 40
MTTF °C
Umgebungstemperatur von -25 bis 70 °C
Schockfestigkeit 30 g (11 ms)
Schutzart (IP) IP67

Mechanische Daten

Material aktive Fläche Kunststoff, PBT-GF30
Elektrischer Anschluss Steckverbinder, M12 x 1
Bauform Gewinderohr, M12 x 1
Max. Anziehdrehmoment Gehäusemutter 10 Nm
Gehäusewerkstoff Edelstahl, 1.4301 (AISI 304)
Abmessung 62 mm

Allgemein

Spezielle Ausführung S1751 entspricht:FM – Zulassung Class IDiv 2
