Magnetfeldsensor – Magnetinduktiver Näherungssensor
SKU: 1055002 Type: BIM-AKT-Y1X/S235
Verfügbar 3–5 Werktage Lieferzeit
€56,30 / Stück
€67,00 inkl. MwSt.
Eigenschaften
- • quaderförmig, Höhe 15mm
- • aktive Fläche Mitte
- • Kunststoff, PA12‐GF30
- • erhöhte Empfindlichkeit
- • DC 2‐Draht, nom. 8,2 VDC
- • Ausgang gemäß EN 60947‐5‐6 (NAMUR)
- • Kabelanschluss
- • ATEX Kategorie II 2 G, Ex Zone 1
- • ATEX Kategorie II 1 D, Ex Zone 20
- • SIL2 (Low Demand Mode) gemäß IEC 61508, PL c gemäß ISO 13849-1 bei HFT0
- • SIL3 (All Demand Mode) gemäß IEC 61508, PL e gemäß ISO 13849-1 bei redundantem Aufbau HFT1
Funktionsprinzip
Magnetfeld-Sensoren werden durch Magnetfelder betätigt und insbesondere zur Erfassung der Kolbenposition in Pneumatikzylindern eingesetzt. Da Magnetfelder nichtmagnetisierbare Metalle durchdringen können, ist es möglich, mit dem Sensor einen am Kolben angebrachten Dauermagneten durch die AluminiumZylinderwand hindurch zu detektieren.
Montage auf folgende Profile
| Schaltzustandsanzeige | LED, gelb |
| Zylinderbauform | # |
Elektrische Daten
| Schaltfrequenz | 1 kHz |
| Kennzeichnung des Gerätes | EX II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia IIIC T135 °C Da |
| Kennzeichnung des Gerätes | (max. U = 20 V, I = 60 mA, P = 200 mW) |
| Kennzeichnung des Gerätes | i i i |
| Stromaufnahme betätigt | ≥ 2.1 mA |
| Ausgangsfunktion | Zweidraht, NAMUR |
| Zulassung gemäß | KEMA 02 ATEX 1090X |
| Stromaufnahme unbetätigt | ≤ 1.2 mA |
| Spannung | nom. 8.2 VDC |
Mechanische Daten
| Material aktive Fläche | Kunststoff, PA12-GF30 |
| Elektrischer Anschluss | Kabel |
| Kabelqualität | Ø 5.2 mm, Blau, LifYY, PVC, 2 m |
| Bauform | Quader, AKT |
| Adernquerschnitt | 2 x 0.34 mm2 |
| Gehäusewerkstoff | Kunststoff, PA12-GF30 |

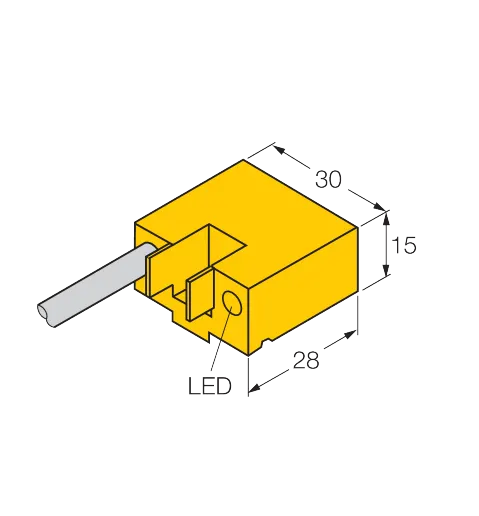

| Abmessung | 28 x 30 x 15 mm |
Umgebungsbedingungen
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| MTTF | 2283 Jahre nach SN 29500 (Ed. 99) 40 |
| MTTF | °C |
| Umgebungstemperatur | von -25 bis 70 °C |
| Schockfestigkeit | 30 g (11 ms) |
Allgemeine Daten
| Temperaturdrift | ≤ 0.1 mm |
| Überfahrgeschwindigkeit | ≤ 10 m/s |
| Hysterese | ≤ 1 mm |
| Wiederholpräzision | ≤ ± 0.1 mm |
Allgemein
| Spezielle Ausführung | S235 entspricht:Sonderabgleich (erhöhte |
| Spezielle Ausführung | Empfindlichkeit) |
-
Montagezubehör Klemmstück für Zugankerzylinder69700 -
Montagezubehör Klemmstück für Zugankerzylinder69701 - Klemmstück zur Montage von Magnetfeldsensoren auf Zugankerzylindern; Zylinderdurchmesser 32…63 mm; Werkstoff: Edelstahl69702
