Magnetfeldsensor – Magnetinduktiver Näherungssensor
SKU: 1074000 Type: BIM-EG08-Y1X
Verfügbar 3–5 Werktage Lieferzeit
€55,30 / Stück
€65,81 inkl. MwSt.
Eigenschaften
- • Gewinderohr, M8 x 1
- • Edelstahl, 1.4427 SO
- • Bemessungsschaltabstand 78 mm, in Verbindung mit Magneten DMR31‐15‐5
- • DC 2‐Draht, nom. 8,2 VDC
- • Ausgang gemäß EN 60947‐5‐6 (NAMUR)
- • Kabelanschluss
- • ATEX Kategorie II 1 G, Ex Zone 0
- • ATEX Kategorie II 1 D, Ex Zone 20
- • SIL2 (Low Demand Mode) gemäß IEC 61508, PL c gemäß ISO 13849-1 bei HFT0
- • SIL3 (All Demand Mode) gemäß IEC 61508, PL e gemäß ISO 13849-1 bei redundantem Aufbau HFT1
Funktionsprinzip
Magnet‐induktive Näherungssensoren werden durch Magnetfelder betätigt und sind damit in der Lage, Dauermagnete durch nicht ferromagnetische Stoffe (z.B. Holz, Kunststoff, Buntmetall, Aluminium, Edelstahl) hindurch zu erkennen. Dadurch ist es auch möglich bei kleineren Bauformen hohe Schaltabstände zu erreichen. Mit dem Betätigungsmagneten DMR31‐15‐5 erreichen Turck‐Sensoren einen besonders hohen Schaltabstand. Dies eröffnet vielfältige Möglichkeiten der Detektion, insbesondere bei beengten Einbauverhältnissen oder anderen schwierigen Bedingungen.
Allgemeine Daten
| Bemessungsschaltabstand | 78 mm |
| Bemessungsschaltabstand | in Verbindung mit Magnet DMR31-15-5 |
| Temperaturdrift | ≤ ±10 % |
| Hysterese | 1…10 % |
| Wiederholpräzision | ≤ 0.3 % v. E. |
Umgebungsbedingungen
| Schaltzustandsanzeige | LED, gelb |
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| MTTF | 6198 Jahre nach SN 29500 (Ed. 99) 40 |
| MTTF | °C |
| Umgebungstemperatur | von -25 bis 70 °C |
| Schockfestigkeit | 30 g (11 ms) |
| Schutzart (IP) | IP67 |
Elektrische Daten
| Schaltfrequenz | 1 kHz |
| Kennzeichnung des Gerätes | EX II 1 G Ex ia IIC T6 Ga/II 1 D Ex ia IIIC |
| Kennzeichnung des Gerätes | T135 °C Da |
| Kennzeichnung des Gerätes | (max. U = 20 V, I = 60 mA, P = 130 mW) |
| Kennzeichnung des Gerätes | i i i |
| Stromaufnahme betätigt | ≥ 2.1 mA |
| Ausgangsfunktion | Zweidraht, NAMUR |
| Zulassung gemäß | KEMA 02 ATEX 1090X |
| Stromaufnahme unbetätigt | ≤ 1.2 mA |
| Spannung | nom. 8.2 VDC |
Mechanische Daten
| Material aktive Fläche | Kunststoff, PA12-GF30 |
| Elektrischer Anschluss | Kabel |
| Endkappen | Kunststoff, PP |
| Kabelqualität | Ø 4 mm, Blau, Lif9YYW, PVC, 2 m |

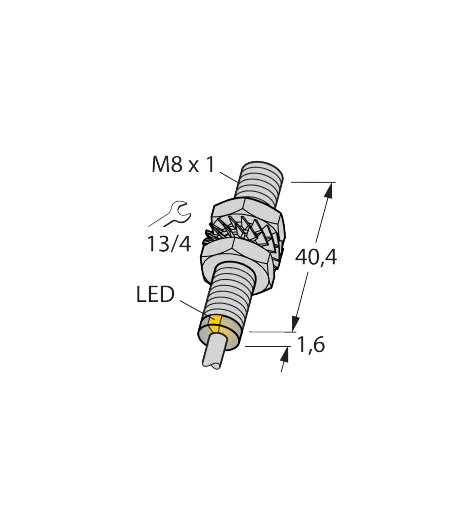

| Bauform | Gewinderohr, M8 x 1 |
| Max. Anziehdrehmoment Gehäusemutter | 5 Nm |
| Adernquerschnitt | 2 x 0.25 mm2 |
| Gehäusewerkstoff | Edelstahl, 1.4427 SO |
| Abmessung | 41.6 mm |
