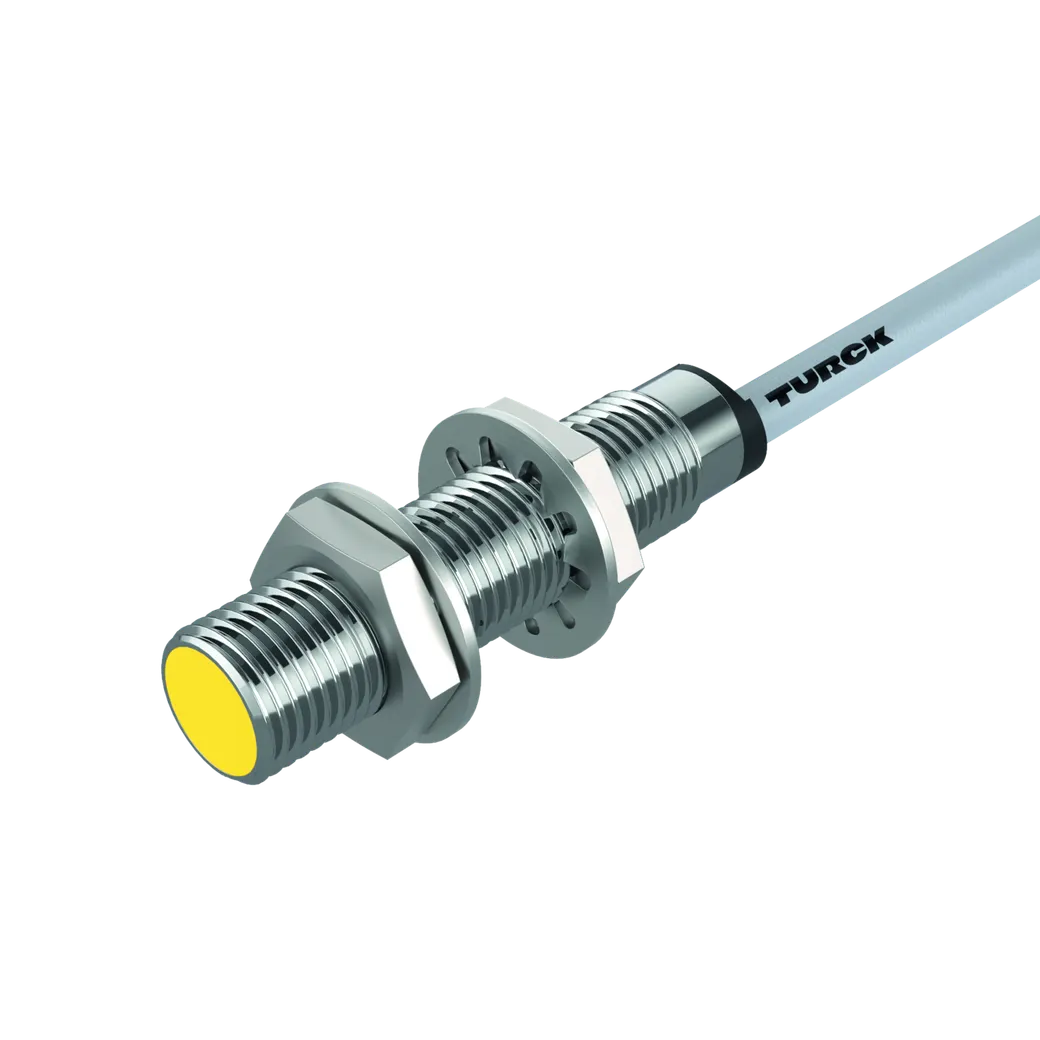

Magnetfeldsensor – Magnetinduktiver Näherungssensor
SKU: 1579911 Type: BIM-M12E-AP4X/S90
Verfügbar3–5 Werktage Lieferzeit
€100,80 / Stück
€119,95 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Gewinderohr, M12 x 1
- Messing verchromt
- Bemessungsschaltabstand 90 mm, in Verbindung mit Magneten DMR31‐15‐5
- DC 3‐Draht, 10…65 VDC
- Schließer, PNP‐Ausgang
- Kabelanschluss
Funktionsprinzip
Magnet‐induktive Näherungssensoren werden durch Magnetfelder betätigt und sind damit in der Lage, Dauermagnete durch nicht ferromagnetische Stoffe (z.B. Holz, Kunststoff, Buntmetall, Aluminium, Edelstahl) hindurch zu erkennen. Dadurch ist es auch möglich bei kleineren Bauformen hohe Schaltabstände zu erreichen. Mit dem Betätigungsmagneten DMR31‐15‐5 erreichen Turck‐Sensoren einen besonders hohen Schaltabstand. Dies eröffnet vielfältige Möglichkeiten der Detektion, insbesondere bei beengten Einbauverhältnissen oder anderen schwierigen Bedingungen.
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 200 mA |
| Schaltfrequenz | 1 kHz |
| Drahtbruchsicherheit/Verpolungsschutz | ja/vollständig |
| Isolationsprüfspannung | 0.5 kV |
| Spannungsfall bei Ie | ≤ 1.8 V |
| Kurzschlussschutz | ja/taktend |
| Ausgangsfunktion | Dreidraht, Schließer, PNP |
| Leerlaufstrom | bis 15 mA |
| Reststrom | ≤ 0.1 mA |
| Restwelligkeit Uss | ≤ 10 % UBmax |
| Betriebsspannung | von 10 bis 65 V |
Allgemeine Daten
| Bemessungsschaltabstand | 90 mm |
| Bemessungsschaltabstand | in Verbindung mit Magnet DMR31-15-5 |
| Temperaturdrift | ≤ ±15 % |
| Hysterese | 1…10 % |
| Wiederholpräzision | ≤ 0.3 % v. E. |
Umgebungsbedingungen
| Schaltzustandsanzeige | LED, gelb |
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| MTTF | 2283 Jahre nach SN 29500 (Ed. 99) 40 |
| MTTF | °C |
| Umgebungstemperatur | von -25 bis 70 °C |
| Schockfestigkeit | 30 g (11 ms) |
| Schutzart (IP) | IP67 |
Mechanische Daten
| Material aktive Fläche | Kunststoff, PBT-GF30 |
| Elektrischer Anschluss | Kabel |
| Endkappen | Kunststoff, EPTR |
| Kabelqualität | Ø 5.2 mm, LifYY-11Y, PUR, 2 m |
| Bauform | Gewinderohr, M12 x 1 |
| Max. Anziehdrehmoment Gehäusemutter | 10 Nm |
| Adernquerschnitt | 3 x 0.34 mm2 |
| Gehäusewerkstoff | Metall, CuZn, verchromt |
| Abmessung | 64 mm |
Sonstige
| Bauform | Gewinderohr |
| Gehäusewerkstoff | Messing |
| Steckertyp | Kabel |
| Schaltausgang | Schließer/Öffner |
| Schaltausgang | PNP |
