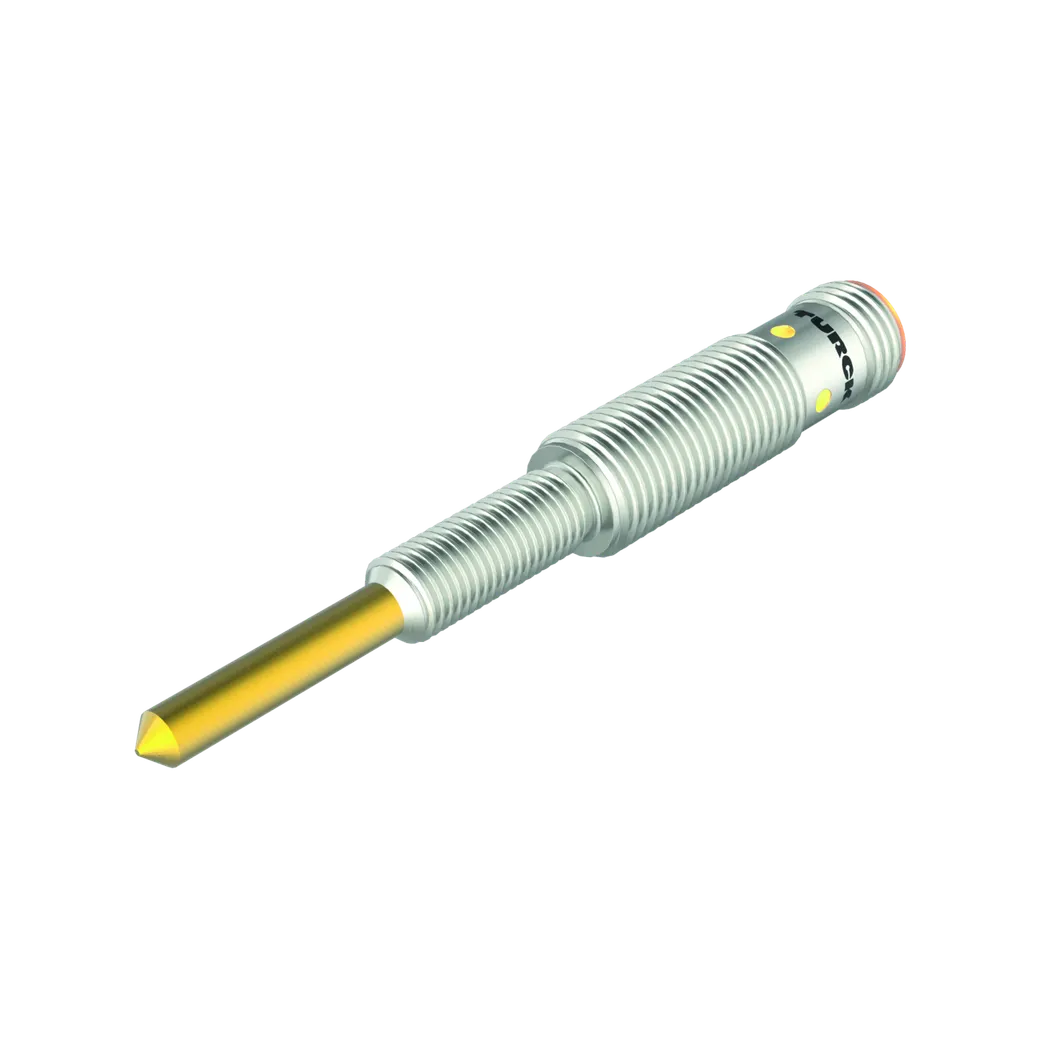

NIMFE-EM12/4.9L88-UP6X-H1141/S1182 Magnetfeldsensor – zur Erkennung von M6 Schweißmuttern zur Erkennung ferromagnetischer Bauteile
SKU: 1600616 Type: NIMFE-EM12/4.9L88-UP6X-H1141/
S1182
Verfügbar3–5 Werktage Lieferzeit
€307,80 / Stück
€366,28 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Gewinderohr, M12 x 1
- Edelstahl, 1.4301
- DC 3‐Draht, 10…30 VDC
- parametrierbar (NC/NO) mittels Teachadapter VB2‐SP1
- Steckverbinder M12 x 1
Funktionsprinzip
Die „Schweißmutternsensoren“ sind in unterschiedlichen Ausführungen mit verschiedenen Sensorsignalstärken und Durchmessern erhältlich. So können ferromagnetische Bauteile mit stark unterschiedlichen Materialeigenschaften und Durchmessern detektiert werden. Ein zu erfassendes Bauteil muss sich innerhalb des sogenannten sensitiven Bereiches befinden, um dieses zu erkennen. Das interne Sensorsignal erreicht seinen Maximalwert, wenn der sensitive Bereich vollständig durch das Bauteil überdeckt ist. Auch teilweise Überdeckungen sind möglich. Sensitiver Bereich S = 9mm
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 100 mA |
| Drahtbruchsicherheit/Verpolungsschutz | ja/vollständig |
| Isolationsprüfspannung | 0.5 kV |
| Spannungsfall bei Ie | ≤ 1 V |
| Kurzschlussschutz | ja/taktend |
| Ausgangsfunktion | Dreidraht, anschlussprogrammierbar, |
| Ausgangsfunktion | PNP |
| Leerlaufstrom | bis 15 mA |
| Reststrom | ≤ 0.1 mA |
| Restwelligkeit Uss | ≤ 10 % UBmax |
| Betriebsspannung | von 10 bis 30 V |
Umgebungsbedingungen
| Schaltzustandsanzeige | LED, gelb |
| Betriebsspannungsanzeige | LED, grün |
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| MTTF | 874 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Umgebungstemperatur | von -25 bis 70 °C |
| Schockfestigkeit | 30 g (11 ms) |
| Schutzart (IP) | IP67 |
Mechanische Daten
| Material aktive Fläche | Edelstahl, 1.4301 (AISI 304), TIN-beschichtet |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Bauform | Gewinderohr, M12 x 1 |
| Max. Anziehdrehmoment Gehäusemutter | 10 Nm |
| Gehäusewerkstoff | Edelstahl, 1.4301 (AISI 304) |
| Abmessung | 88 mm |
Allgemein
| Spezielle Ausführung | S1182 entspricht:TIN-Beschichtung |
Sonstige
| Bauform | Gewinderohr |
| Gehäusewerkstoff | Edelstahl |
| Steckertyp | M12 |
| Schaltausgang | PNP |
