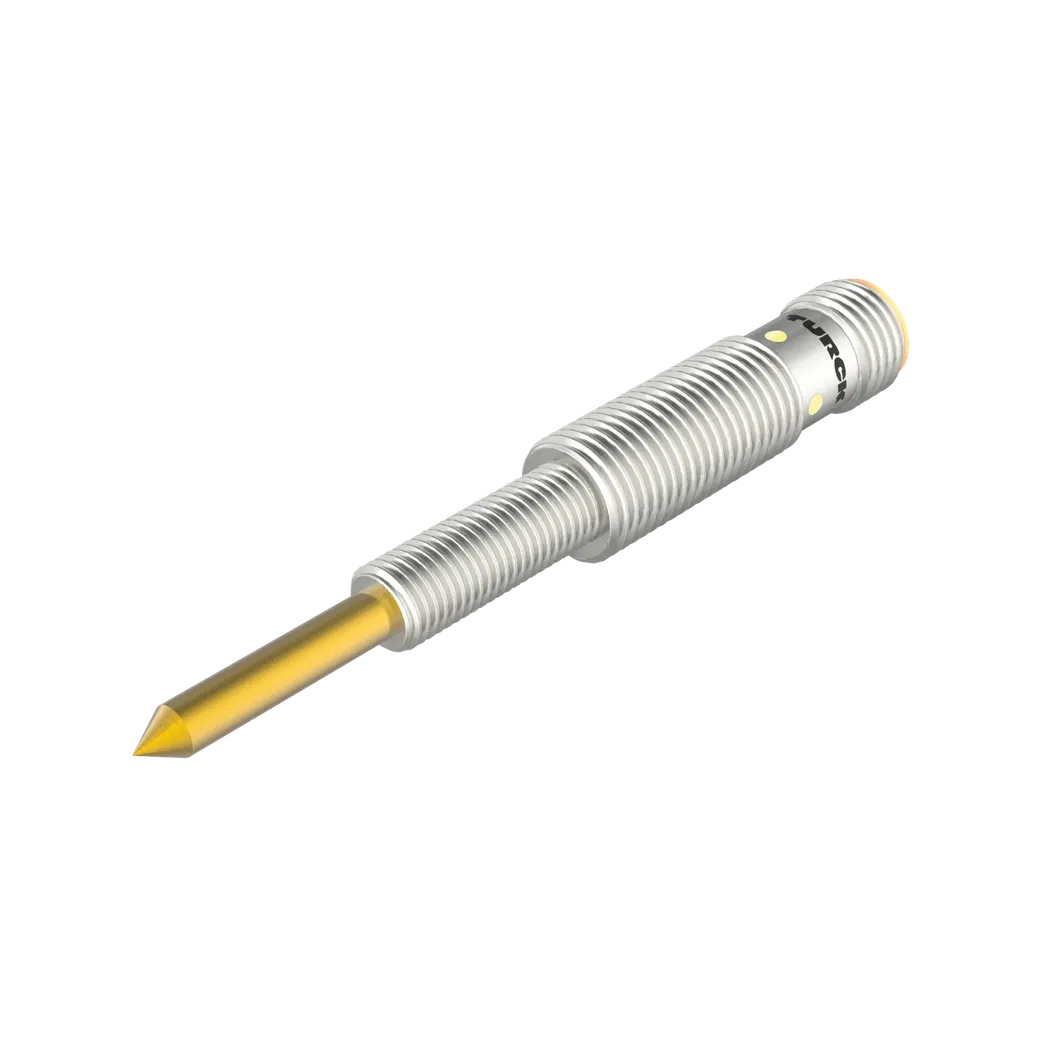

NIMFE-EM12/4.6L88-UN6X-H1141/S1182 Magnetfeldsensor – mit TIN-Beschichtung zur Erkennung ferromagnetischer Bauteile

Eigenschaften

• • DC 3‐Draht, 10…30 VDC
• • parametrierbar (NC/NO) mittels Teachadapter VB2‐SP1
• • Steckverbinder M12 x 1

Funktionsprinzip

Die „Schweißmutternsensoren“ sind in unterschiedlichen Ausführungen mit verschiedenen Sensorsignalstärken und Durchmessern erhältlich. So können ferromagnetische Bauteile mit stark unterschiedlichen Materialeigenschaften und Durchmessern detektiert werden. Ein zu erfassendes Bauteil muss sich innerhalb des sogenannten sensitiven Bereiches befinden, um dieses zu erkennen. Das interne Sensorsignal erreicht seinen Maximalwert, wenn der sensitive Bereich vollständig durch das Bauteil überdeckt ist. Auch teilweise Überdeckungen sind möglich. Sensitiver Bereich S = 9mm Innerhalb dieses Bereiches ändert sich das Sensorsignal durch Aufstecken von Bauteilen. Maximalbereich M = 13mm Bei vollständiger Überdeckung dieses Bereiches wird das maximal mögliche Sensorsignal erreicht.
