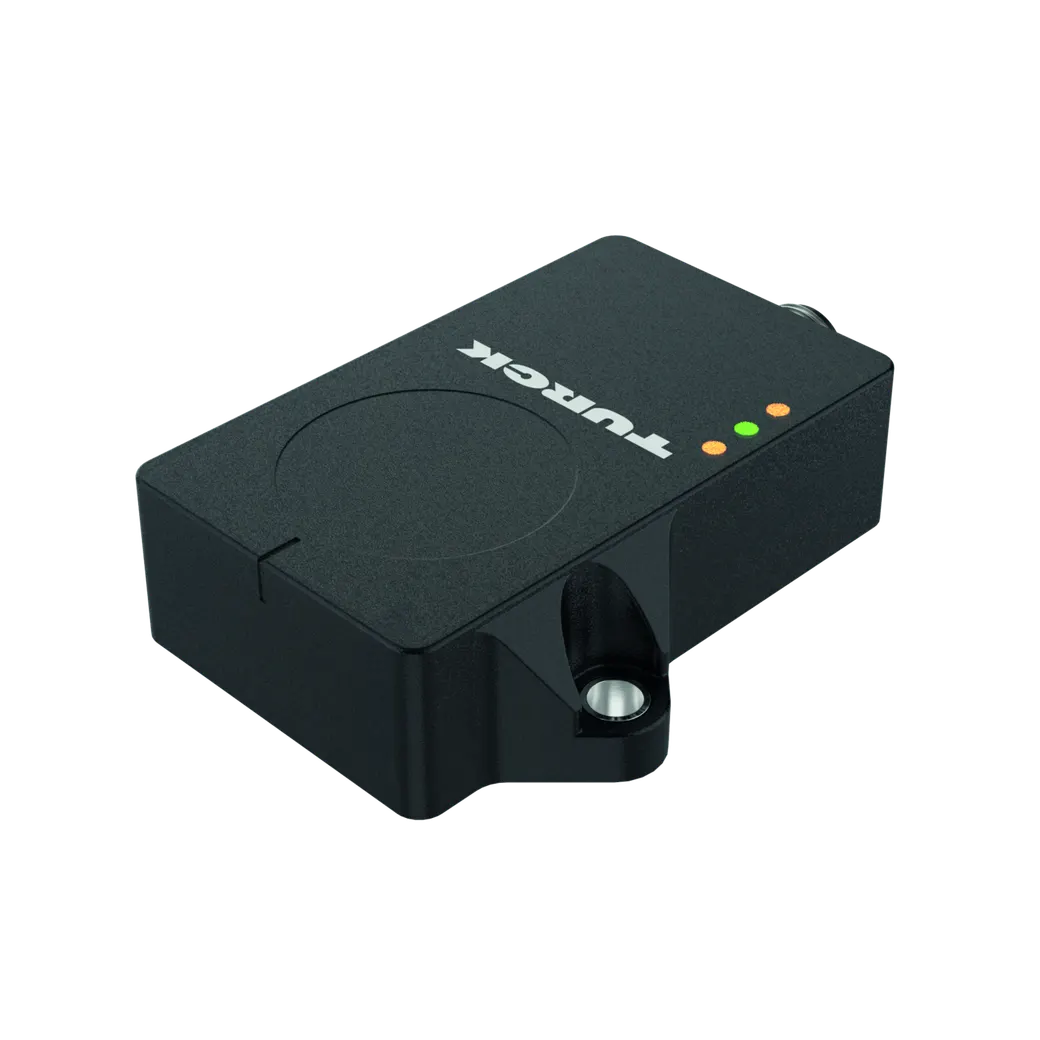

Neigungssensor mit Analogausgängen
SKU: 100031455 Type: B2N85H-QR20-2LI2X3-H1151
Verfügbar3–5 Werktage Lieferzeit
€195,00 / Stück
€232,05 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Quader, Kunststoff, Ultem
- Status Anzeige über LED
- Winkelerfassung über 2 Achsen mit ±85° Messbereich
- Hohe Schutzart IP68 / IP69K
- Schutz gegen Salzsprühnebel und schnelle Temperaturwechsel
- 15...30 VDC
- Steckverbinder, M12 x 1, 5-polig
- Analogausgang 4 … 20 mA
- Mittelpunkt des Messbereichs einstellbar per Teachadapter TX1-Q20L60
- Individuelle Parametrierung mit USB-2IOL-0002 möglich
Funktionsprinzip
Die Neigungssensoren verwenden zur Winkelbestimmung eine Beschleunigungsmesszelle. Die Erdgravitation wird dabei als Referenz verwendet. Ändert der Neigungssensor seinen Winkel zur Erdgravitation, wird dies anhand der Beschleunigungsmesszelle erfasst. Die robusten Sensoren werden mit der Vergussseite auf eine ebene Fläche positioniert, so dass die Vergussmasse abgedeckt ist. Mit zwei Schrauben wird der Sensor anschließend befestigt.
Elektrische Daten
| Drahtbruchsicherheit/Verpolungsschutz | ja/ja |
| Isolationsprüfspannung | 0.5 kV |
| Lastwiderstand Spannungsausgang | ≥ 4.7 kΩ |
| Stromausgang | 4…20 mA |
| Stromaufnahme | bis 80 mA |
| Kurzschlussschutz | ja |
| Ausgangsfunktion | 5-polig, Analogausgang |
| Lastwiderstand Stromausgang | ≤ 0.4 kΩ |
| Restwelligkeit Uss | ≤ 10 % UBmax |
| Betriebsspannung | von 15 bis 30 V |
Umgebungsbedingungen
| Betriebsspannungsanzeige | LED, grün |
| Schwingungsfestigkeit | 20 g; 5 h/Achse; 3 Achsen |
| MTTF | 297 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Umgebungstemperatur | von -40 bis 85 °C |
| Temperaturänderungen (EN60068-2-14) | -40...+85 °C; 20 Zyklen |
| Messbereichs-Anzeige | LED, gelb |
| UL Zertifikat | E351232 |
| Schockfestigkeit | 150 g; 4 ms ½ Sinus |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP68 |
Allgemeine Daten
| Anzahl der Messachsen | 2 |
| Temperaturdrift | ≤ ± 0.012 %/K |
| Auflösung | 16 bit |
| Wiederholpräzision | ≤ 0.1 % v. E. |
| Messbereich | -85...85° |
| Linearitätsabweichung | ≤ 0.3 % |
Mechanische Daten
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Bauform | Quader, QR20 |
| Gehäusewerkstoff | Kunststoff, Ultem |
| Abmessung | 71.6 x 62.6 x 20 mm |
Allgemein
| Messprinzip | Beschleunigung |
Sonstige
| Bauform | Quader |
| Gehäusewerkstoff | Kunststoff |
| Analogausgang | 4…20 mA |
| Steckertyp | M12 |
