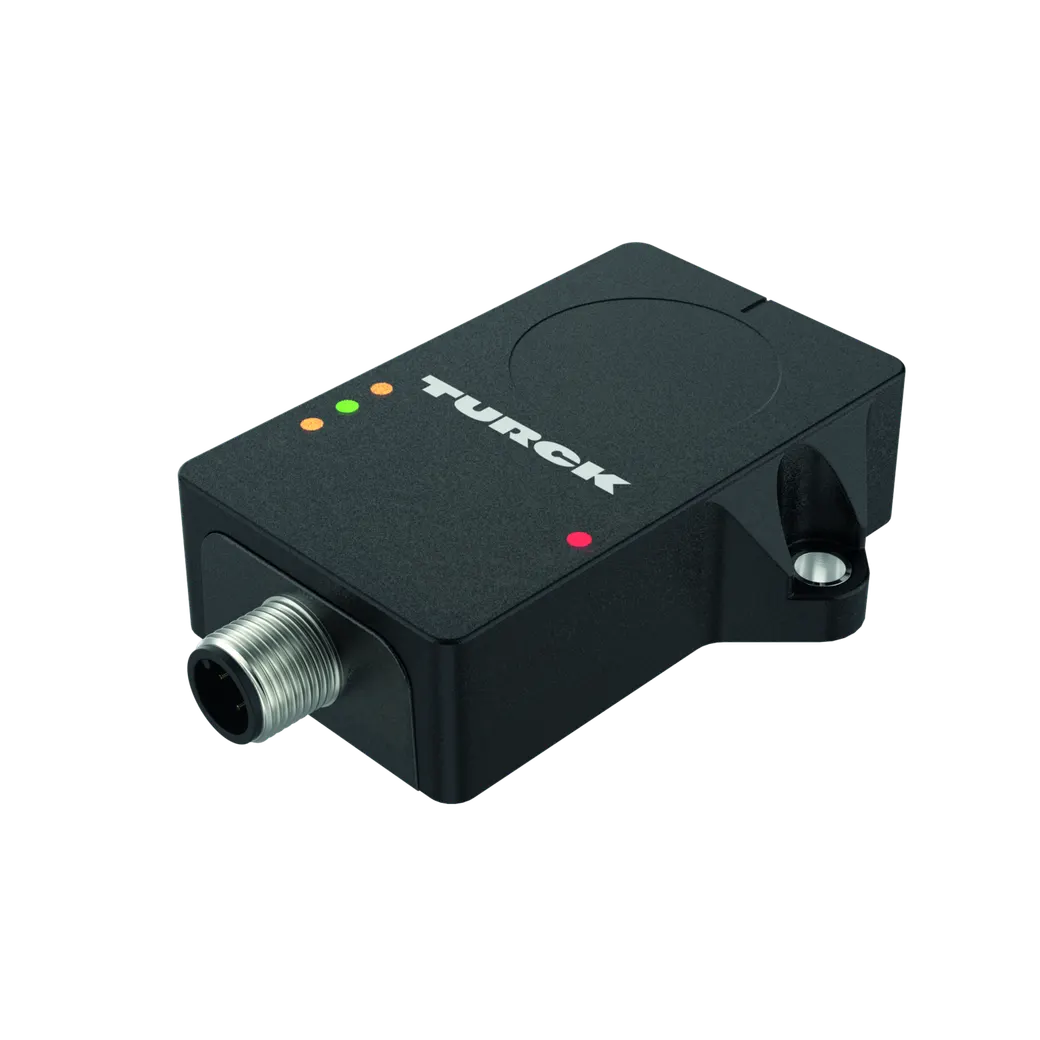

Neigungssensor CANopen
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Quader, Kunststoff, Ultem
- Status Anzeige über LED
- Winkelerfassung über 1 Achse mit 360° Messbereich
- Temperaturerfassung von -40°C bis 85°C
- Hohe Schutzart IP68 / IP69K
- Erhöhte Störfestigkeit 100V/m nach ISO 11452-2, 200mA nach ISO 11452-4
- Schutz gegen leitungsgeführte Störungen nach ISO 7637-2 Schärfegrad/Level 4 sowie Load Dump nach ISO 16750-2 für 12V/24V Systeme
- Schutz gegen schnelle Temperaturwechsel
- 8…36 VDC
- Steckverbinder, M12 x 1, 5-polig, CAN in
- Entsprechend CiA 301, CiA 305, CiA 410
Funktionsprinzip
Die Neigungssensoren verwenden zur Winkelbestimmung eine Beschleunigungsmesszelle. Die Erdgravitation wird dabei als Referenz verwendet. Ändert der Neigungssensor seinen Winkel zur Erdgravitation, wird dies anhand der Beschleunigungsmesszelle erfasst. Das Signal wird anschließend linearisiert, so dass ein zum Winkel proportionaler Wert ausgegeben wird. Das Messprinzip ermöglicht eine einfache Montage und Inbetriebnahme. Die robusten Sensoren werden mit der Vergussseite auf eine ebene Fläche positioniert, so dass die Vergussmasse abgedeckt ist. Mit zwei Schrauben wird der Sensor anschließend befestigt. Zusätzlich bietet der Sensor die Möglichkeit einer Temperaturerfassung, anhand derer der Zustand der Maschine überwacht werden kann.
Umgebungsbedingungen
| Betriebsspannungsanzeige | LED, grün |
| Schwingungsfestigkeit | 20 g; 5 h/Achse; 3 Achsen |
| MTTF | 339 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Umgebungstemperatur | von -40 bis 85 °C |
| Temperaturänderungen (EN60068-2-14) | -40...+85 °C; 20 Zyklen |
| Messbereichs-Anzeige | LED, gelb |
| UL Zertifikat | E351232 |
| Schockfestigkeit | 150 g; 4 ms ½ Sinus |
| Status CANopen | grün/rot |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP68 |
Allgemeine Daten
| Anzahl der Messachsen | 1 |
| Temperaturdrift | ≤ ± 0.006 %/K |
| Auflösung | 16 bit |
| Auflösung | ≤ 0.01 ° |
| Wiederholpräzision | ≤ 0.05 % v. E. |
| Messbereich | 0...360° |
| Linearitätsabweichung | ≤ 0.2 % |
Elektrische Daten
| Isolationsprüfspannung | 0.5 kV |
| Baudrate | 125/250/500/1000 kbit/s, Werkseinstellung 500 kbit/ |
| Baudrate | s |
| Node ID | 1...127; Werkseinstellung: 10 |
| Stromaufnahme | bis 80 mA |
| Kommunikationsprotokoll | CANopen |
| Restwelligkeit Uss | ≤ 10 % UBmax |
| Betriebsspannung | von 8 bis 36 V |
Mechanische Daten
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Bauform | Quader, QR20 |
| Gehäusewerkstoff | Kunststoff, Ultem |
| Abmessung | 71.6 x 62.6 x 20 mm |
Allgemein
| Messprinzip | Beschleunigung |
Sonstige
| Bauform | Quader |
| Gehäusewerkstoff | Kunststoff |
| Steckertyp | M12 |
