Neigungssensor
SKU: 1534006 Type: B2N10H-Q20L60-2LU3-H1151
Verfügbar 3–5 Werktage Lieferzeit
€319,20 / Stück
€379,85 inkl. MwSt.
Eigenschaften
- • Kunststoff, PC
- • Nullpunktjustierung +/‐ 5° möglich
- • zwei Analogausgänge
- • Steckverbinder, M12 x 1
Funktionsprinzip
Die Bestimmung einer Neigung erfolgt hierbei durch ein verschleißfreies Halbleitersensorelement.
Elektrische Daten
| Überspannungsschutz | -48…48 VDC [U ] |
| Überspannungsschutz | b max. |
| Drahtbruchsicherheit/Verpolungsschutz | nein/ja |
| Isolationsprüfspannung | 0.5 kV |
| Lastwiderstand Spannungsausgang | ≥ 40 kΩ |
| Kurzschlussschutz | ja |
| Ausgangsfunktion | 5-polig, Analogausgang |
| Stromaufnahme | 50 mA |
| Reaktionszeit | 0.1 s |
| Reaktionszeit | Zeit die das Ausgangssignal benötigt um |
| Reaktionszeit | auf 90% full scale zu gelangen, wenn der |
| Reaktionszeit | Winkel von -10° auf +10° geändert wird |
| Betriebsspannung UB | von 10 bis 30 VDC |
| Spannungsausgang | von 0.1 bis 4.9 V |
Allgemeine Daten
| Messbereich x-Achse | -10…10 ° |
| Anzahl der Messachsen | 2 |
| Temperaturdrift | ≤ ± 0.05 %/K |
| Auflösung | ≤ 0.04 ° |
| Messbereich y-Achse | -10…10 ° |
| Wiederholpräzision | ≤ 0,2 % vom Messbereich [A – B] |
| Messbereich | -10…10 ° |
| Linearitätsabweichung | ≤ 1 % |
Umgebungsbedingungen
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| MTTF | 203 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Umgebungstemperatur | von -30 bis 70 °C |
| Schockfestigkeit | 30 g (11 ms) |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP68 |
Mechanische Daten
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Bauform | Quader, Q20L60 |
| Gehäusewerkstoff | Kunststoff, PC |

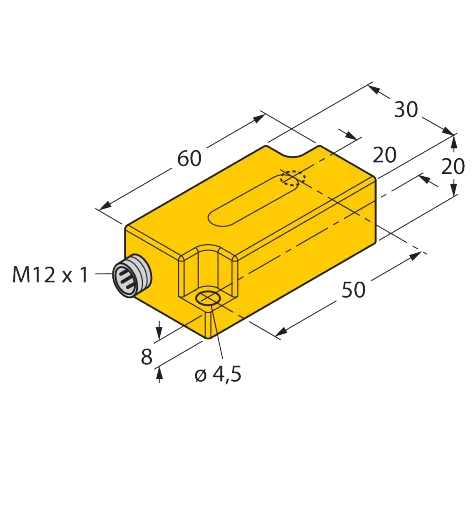

| Abmessung | 60 x 30 x 20 mm |
Allgemein
| Messprinzip | Beschleunigung |
