Neigungssensor
SKU: 1534132 Type: B2N360-Q42-E2LiUPN8X2-H1181/S1300
Verfügbar3–5 Werktage Lieferzeit
€509,00 / Stück
€605,71 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Quader, Kunststoff, PA12-GF30
- Statusanzeige via LED’s
- Parametrierbare Filterfunktionen für unterschiedliche Applikationen
- Parametrierbar mittels Teachpin
- Beschleunigungsfunktion mit ±2g Messbereich parametrierbar
- 15…30 VDC
- Analogausgang
- Parametrierbare Strom- und Spannungsausgangsfunktionen
- Werkseinstellung 4 … 20mA
- Alle Funktionen parametrierbar über IOLink/PACTware
- Konfigurierbare Öffner -oder Schließer-Schalterfunktionen als npn -oder pnp-Ausführung
- Prozesswert für x- und y-Achse jeweils im 16 bit IO-Link-Telegramm
- Steckverbinder, M12 x 1, 8-polig
- Adapterkabel RKC8.301T-1,5-RSC4T/ TX320 zur IO-Link Kommunikation erforderlich
Funktionsprinzip
Die Neigungssensoren von Turck basieren auf der MEMS-Technologie (MEMS: Mikro-elektro-mechanische Systeme) und nutzen ein mikromechanisches Pendel. Das Pendel besteht im Prinzip aus zwei nebeneinander liegenden Plattenkondensatoren, die eine gemeinsame mittlere Platte verwenden. Wird der Sensor geneigt, verschiebt sich, aufgrund der Erdbeschleunigung, die mittlere Platte des Differentialkondensators und das Kapazitätsverhältnis ändert sich. Diese Änderung wird durch eine nachgeschaltete Elektronik ausgewertet und ein entsprechendes Ausgangssignal wird erzeugt.
B2N360-Q42-E2LiUPN8X2-H1181/S1300
| acheingang gesetzt | werden, ansonsten wir |
| Schaltzustandsanzeige | LED, gelb |
| Betriebsspannungsanzeige | LED, grün |
| Messbereich x-Achse | 0...360° |
| Lastwiderstand Spannungsausgang | ≥ 4.7 kΩ |
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| Stromausgang | 0...20mA |
| Stromausgang | parametrierbar über IO-Link, Werkseinstellung |
| Stromausgang | 4...20mA |
| MTTF | 159 Jahre nach SN 29500 (Ed. 99) 40 °C |
| weis) brücken | tend, nach 3 Sek blinkend, nach |
| weis) brücken | tend |
| Messbereich [A…B] | 0...360 ° |
| Frametyp | 2.2 |
| (siehe Hinweis) | tend |
| (siehe Hinweis) | tend, nach 3 Sek blinkend |
| Betriebsspannung | ≤ 10 % U |
| Betriebsspannung | ≤ 150 mA |
| Betriebsspannung | ≤ 0.5 kV |
| Auflösung | 16 bit |
| Bemerkung zum Produkt | Kundenspezifische Einstellung (Schaltfenster) für |
| Bemerkung zum Produkt | Kautex; ACHTUNG: Werkseinstellung per PACTwa- |
| Bemerkung zum Produkt | re oder EasyTeach löschen die kundenspezifische |
| Bemerkung zum Produkt | Einstellung |
| Parameter Teach-Eingang | LED-Anzeige |
| Stromaufnahme | bis 60 mA |
| Messbereich y-Achse | 0...360° |
| Umgebungstemperatur | von -25 bis 85 °C |
| Abtastrate | 500 Hz |
| Anschluss | Steckverbinder, M12 x 1 |
| Winkel nerhalb von 10 | Sek muss ein weiterer Te- tend |
| Lastwiderstand Stromausgang | ≤ 0.4 kΩ |
| Wiederholpräzision | ≤ |
| Wiederholpräzision | ≤ abhängig von der Filtereinstellung |
| Bauform | Quader, Q42 |
| IO-Link Spezifikation | IO-Link spezifiziert nach Version 1.1 |
| Gehäusewerkstoff | Kunststoff, PA12-GF30 |
| Schockfestigkeit | 30 g (11 ms) |
| (siehe Hinweis) brücken | tend, nach 3 Sek blinkend |
| -10° bis +10° Pin 3 (GND) und | Pin 8 einmal kurz brücken LED (gelb) blinkt einmal |
| Linearitätsabweichung | ≤ |
| Linearitätsabweichung | ≤ ± 0.015 % / K |
| Parametrierung | FDT/DTM |
| Spannungsausgang | von 0 bis 10 V |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP68 |

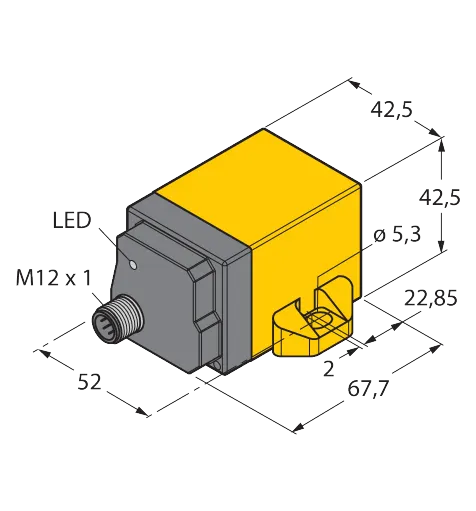

| Abmessung | 67.5 x 42.5 x 42.5 mm |
programming fdt dtm
| Schwingungsfestigkeit | 55 Hz (1 mm) |
Zubehör
| lig - M12-Stecker, | gerade, 3-polig; Leitungslänge: 1,5m; Man- |
| TX3-Q20L60 6967118 Teach-Adapter | für 8-polige Sensoren |
| Typ Ident-Nr. | Maßbild |
| telmaterial: | PUR; Mantelfarbe: schwarz; cULus zugelassen; |
| USB-2-IOL-0002 6825482 IO-Link-Master | mit integrierter USB-Schnittstelle |
| RoHS-konform; | Schutzart IP67 |
| TXL320 triereinheit | USB-2-IOL-0002; M12-Kupplung, gerade, 8-po- |
Sonstige
| Bauform | Quader |
| Gehäusewerkstoff | Kunststoff |
| Analogausgang | 4…20 mA |
| Analogausgang | 0…20 mA |
