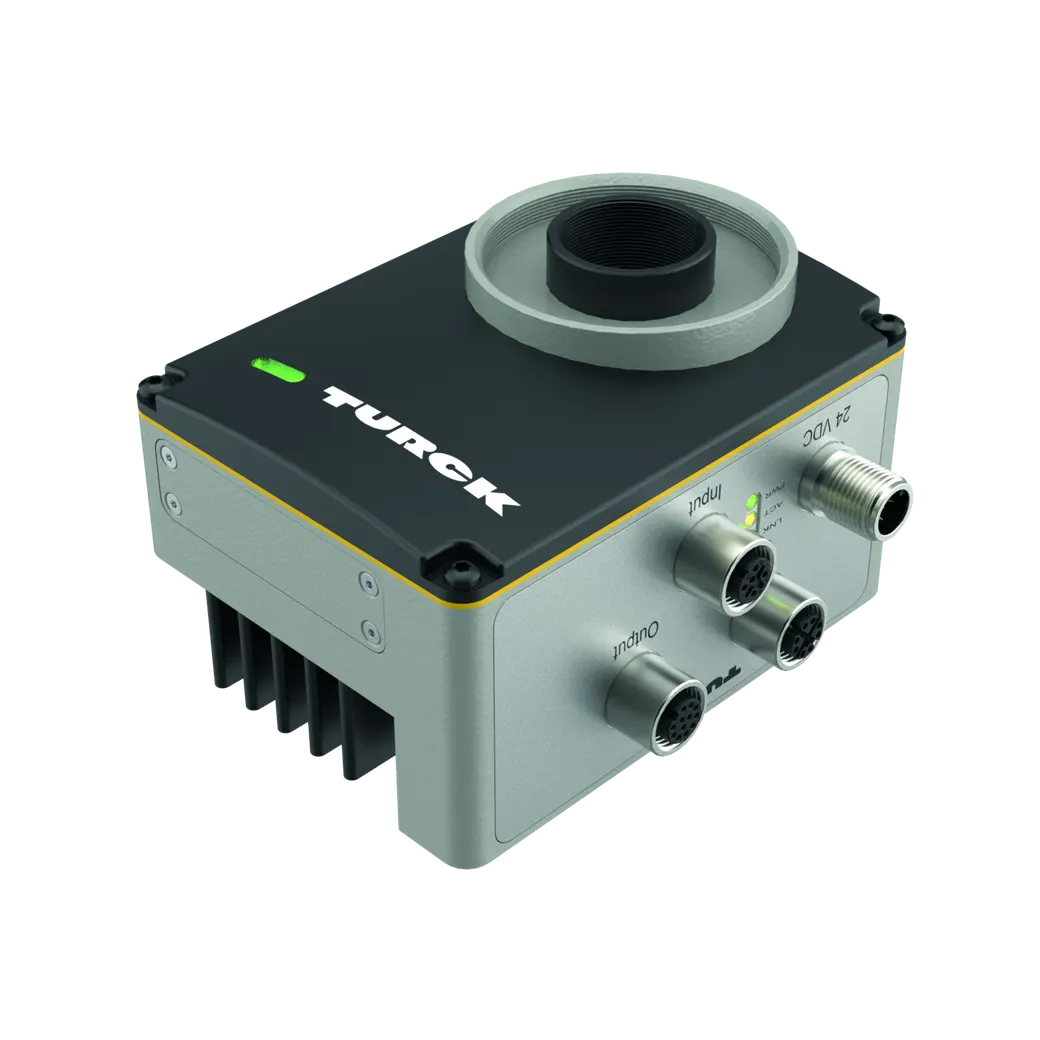

Bildverarbeitung Kamerabasierte KI-Lösung baut selbstständig übertragbare Neuronale Netze auf
SKU: 100048288 Type: TIV12MG-Q110N
Verfügbar 3–5 Werktage Lieferzeit
€16.500,00 / Stück
€19.635,00 inkl. MwSt.
Eigenschaften
- • TAS Vision Monitor für Grundeinstellung und Visualisierung
- • Barcode Reader
- • Neuronales Netz für lokales Einlernen von Bildunterschieden
- • 12MP Global Shutter Bildsensor
- • Prozessor: Nvidia Jetson Nano 4GB
- • 4 x GPIO, über TAS / Webbrowser konfigurierbar, Push/Pull bzw. Potentialfrei über Steuereingang ISO Vcc wählbar
- • Externer Triggereingang
- • Anschluss für externe Beleuchtung
- • Kommunikationsprotokoll Ethernet TCP/IP und RFC1006
- • Schutzart IP67 mit Objektivabdeckung vom Typ LC-Q110 (separat erhältlich)
- • C-Mount Objektiv (seperat erhältlich)
Funktionsprinzip
Die AI-Vision Smart-Kamera besitzt einen hochauflösenden CMOS Bildsensor und kombiniert die einfache Bedienung und Parametrierung eines Bildsensors mit der leistungsfähigen Komplexität und Multifunktionalität eines Bildverarbeitungssystems. Der TAS Vision Monitor ermöglicht nach der Anbindung der Kamera die Einstellung grundlegender Einstellungen. Die Parametrierung der Inspektion erfolgt ausschließlich über das Neuronale Netzwerk, so dass über die Bildaufnahme von mindestens 10 Gut und 10 Schlecht Szenarien die Grenzen ganz ohne Programierungsaufwand eingelernt werden.
Allgemein
| Relative Luftfeuchtigkeit | von 25 bis 75 % |
| Schaltzustandsanzeige | LED, gelb |
| Zulässiger Bereich | max. 4A für Beleuchtung, max. 6A Gesamtstrom |
| Fehlermeldung | LED, rot |
| Gehäusekühlung | Passiv |
| Bildaufnehmer | 1/1.1 ″ CMOS, monochrome, Global Shutter |
| Elektrischer Anschluss | Steckverbinder, M12 x 1, 12-Draht |
| Pixelgröße | 2.74 µm |
| Funktion | Barcodeleser - Smart-Kamera |
| Bildfrequenz | 39 fps |
| Auflösung | 4128 x 3008 Pixel |
| Betriebsbereitschaftsanzeige | LED, grün |
| Objektiv | C-Mount |
| Umgebungstemperatur | von -20 bis 40 °C |
| Übertragungsart | Vollduplex |
| Eingangsfunktion | Trigger In |
| Potenzialtrennung | GPIOs galvanisch von Vss getrennt |
| Kurzschlussschutz | ja |
| Verpolungsschutz | ja |
| Ausgangsfunktion | Eingang/Ausgang programmierbar, 4 x push/pull |
| Ausgangsfunktion | programmierbar, optisch entkoppelt |
| Zulassungen | cULus |
| Zulassungen | CE |
| Betriebssystem | Linux |
| Lagertemperatur | von -40 bis 70 °C |
| Bauform | Quader, Q110 |
| Prozessor | NVIDIA Jetson Nano 4 GB, Quad-Core 1,4 GHz |
| Kommunikationsprotokoll | TCP/IP |
| Kommunikationsprotokoll | RFC1006 |
| Interner Speicher | 240000 MB |
| Gehäusewerkstoff | Aluminium, AL |
| Erweiterungsspeicher | 1 x SD/MMC Memory card |
| Betriebsspannung UB | von 22 bis 26 VDC |
| Schutzart (IP) | IP67 |
