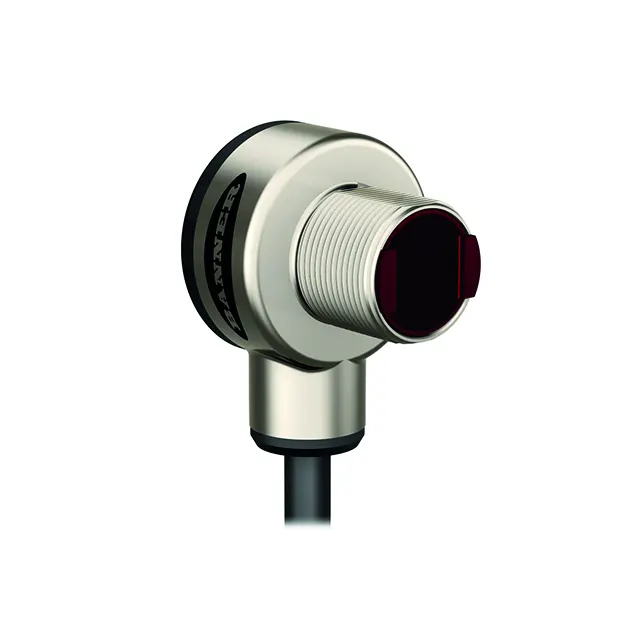

Opto-Sensor – Reflexionslichtschranke mit Polarisationsfilter
SKU: 3002602 Type: TM18P6LPQP
Verfügbar 3–5 Werktage Lieferzeit
€201,80 / Stück
€240,14 inkl. MwSt.
Eigenschaften
- • Kabel mit Steckverbinder, PUR, 150 mm, M12 x 1, 4-polig
- • Schutzart IP67
- • Umgebungstemperatur: -40…+70 °C
- • Metallgehäuse
Funktionsprinzip
Bei Reflexionslichtschranken befinden sich Sender und Empfänger in demselben Gehäuse. Der Lichtstrahl des Senders wird auf einen Reflektor gerichtet und von diesem auf den Empfänger zurückgeworfen. Ein Objekt wird detektiert, wenn es diesen Lichtstrahl unterbricht. Reflexionslichtschranken zeichnen sich durch guten Kontrast und große Funktionsreserve aus. Außerdem muss nur ein Gerät installiert und verdrahtet werden.
Optische Daten
| Bereitschaftsverzögerung | ≤ 300 ms |
| Wellenlänge | 624 nm |
| Ansprechzeit typisch | < 3 ms |
| Funktion | Reflexionsschranke |
| Betriebsart | Polarisiert |
| Schaltfrequenz | bis 500 Hz |
| Reichweite | von 0 bis 3 m |
| Einstellmöglichkeit | Drucktaster |
| Lichtart | Rot-polarisiert |
| Reflektor im Lieferumfang enthalten | Nein |
| Leerlaufstrom | bis 20 mA |
| Betriebsspannung | von 10 bis 30 V |
Mechanische Daten
| Besondere Merkmale | Wash down |
| Elektrischer Anschluss | Kabel mit Steckverbinder, M12 x 1, |
| Elektrischer Anschluss | 0.15 m, PUR |
| Anzeige der Funktionsreserve | LED |
| Objektiv | Kunststoff, Acryl |
| Umgebungstemperatur | von -20 bis 55 °C |
| Aderquerschnitt | 0.5 mm2 |
| Bauform | Quader mit Gewinde, TM18 |
| Gehäusewerkstoff | Metall/Kunststoff, CuZn |
| Aderzahl | 4 |
| Schutzart (IP) | IP67 |
| Abmessung | Ø 18 x 30 x 30 x 41 mm |
Tests/Zulassungen
| Zulassungen | cULus |
| Zulassungen | CE |
- Montagewinkel, rechtwinklig, für Sensoren mit 18 mm Gewinde, 15.3 mm Durchführung für Kabel oder M12 x 1 Stecker3069554
-
Zubehör Montagehalterung3033200 - Montageplatte, Edelstahl, für Sensoren mit 18mm Gewinde3073134
