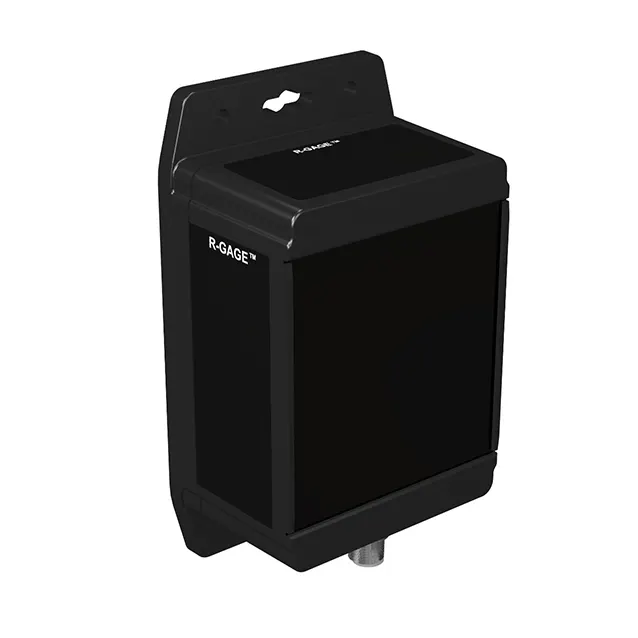

Radarsensor mit Schaltausgängen

Eigenschaften

• •Stecker 12 x 1, 5-polig
• •Schutzart IP67
• •FMCW‐Radar (Frequenzmodulierter Dauerstrichradar) zur Erfassung bewegender und ruhender Objekte
• •Zugelassen für Europa (inkl. UK), Australien, Neuseeland, Japan und China
• •Max. Reichweite 40 m
• •Konfiguration über DIP‐Schalter
• •Betriebsspannung 12…30 VDC
• •2 PNP/NPN Schaltausgänge

Funktionsprinzip

Ein FMCW-Radar ist ein frequenzmoduliertes Dauerstrichradar. Die Abkürzung entstammt dem englischen Begriff Frequency Modulated Continuous Wave. Unmodulierte Dauerstrichradargeräte haben den Nachteil, dass sie wegen fehlenden Zeitbezuges keine Entfernung messen können. Ein solcher Zeitbezug zur Messung der Entfernung unbewegter Objekte kann aber mit Hilfe einer Frequenzmodulation erzeugt werden. Bei dieser Methode wird ein Signal ausgesendet, welches sich ständig in der Frequenz ändert. Um den Frequenzbereich zu begrenzen und die Auswertung zu erleichtern, wird eine periodische, linear auf- und absteigende Frequenz verwendet. Der Betrag der Änderungsrate df/dt ist dabei konstant. Wird ein Echosignal empfangen, dann hat dieses eine Laufzeitverschiebung wie beim Pulsradar und somit eine abweichende Frequenz, die proportional zur Entfernung ist. Auf Grund dessen können anders als bei unmodulierten CW-Radaren (Continuous Wave) sowohl ruhende als auch bewegliche Objekte erfasst werden. Konformität CE ISM defined in ITU-R 5.138, 5.150 und 5.280 ETSI/EN 300 440 FCC Part 15 RSS-210 ANATEL Category II CMIIT Category G ARIB STD T-73 KC mark – MSIP/RRA NCC
