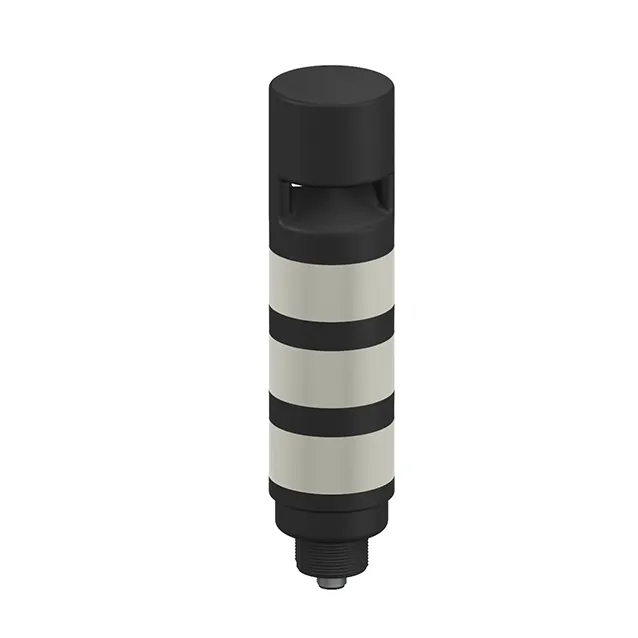

LED-Signalleuchte – Signalsäule

Eigenschaften

• •Schwarzes Kunststoffgehäuse
• •Schutz gegen elektromagnetische und hochfrequente Störungen
• •Schutzart IP67
• •Stecker M12X1
• •Farben: Grün (COL 1) / Gelb (COL 2) / Rot (COL 3)
• •Betriebsspannung: 18…30 VDC oder 24 VAC bei jeweils 45mA pro LED-Farbe
• •Eingänge: PNP / NPN
• •Signaltongeber: Omnidirektional, gedichtet, Stakkato max. 99 dB

Funktionsprinzip

Die TL50-Signalsäulen sorgen für deutlich sichtbare Statusanzeigen und eine klare Bedienerführung innerhalb der gesamten Anlage. Jede Signalsäule ist aus verschiedenfarbigen LED-Elementen, mit oder ohne Signaltongeber konfiguriert und in wenigen Schritten betriebsfertig installiert – egal ob direkt an der Maschine, am Schaltschrank oder an zu überwachenden Standorten innerhalb der Fertigungslinien. Das Anschlussbild zeigt eine PNP‐ Anschlusskonfiguration. Es gibt 10 Farben Blau(B), Grün(G), Rot(R), Gelb(Y), Weiß(W), Türkis(T), Orange(O), Violett(V), Himmelblau(S) und Magenta(M), die in der Typenbezeichnung der Leuchte die Sequenz von unten nach oben angeben. Beispiel: TL50GYRQ bezeichnet Grün, Gelb und Rot von unten nach oben.
