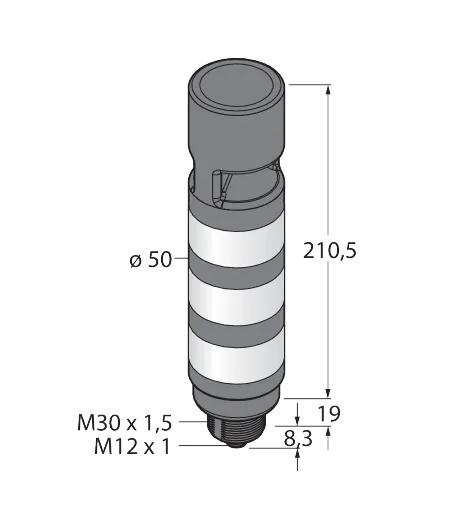

LED-Signalleuchte – Signalsäule

Eigenschaften

• •Schwarzes Kunststoffgehäuse
• •Schutz gegen elektromagnetische und hochfrequente Störungen
• •Schutzart IP67
• •Stecker M12X1
• •Farben: Grün (COL 1) / Gelb (COL 2) / Rot (COL 3)
• •Betriebsspannung: 18…30 VDC oder 24 VAC bei jeweils 45mA pro LED-Farbe
• •Eingänge: PNP / NPN
• •Signaltongeber: Omnidirektional, gedichtet, Stakkato max. 99 dB

Funktionsprinzip

Die TL50H-Signalsäulen, in der HighBrightness-Variante, sorgen für deutlich sichtbare Statusanzeigen und eine klare Bedienerführung innerhalb der gesamten Anlage. Jede Signalsäule ist aus verschiedenfarbigen LED-Elementen, mit oder ohne Signaltongeber konfiguriert und in wenigen Schritten betriebsfertig installiert – egal ob direkt an der Maschine, am Schaltschrank oder an zu überwachenden Standorten innerhalb der Fertigungslinien. Das Anschlussbild zeigt eine PNP‐ Anschlusskonfiguration. Es gibt die 5 Farben Blau(B), Grün(G), Rot(R), Gelb(Y) und Weiß(W), die in der Typenbezeichnung der leuchte die Sequenz von unten nach oben angeben. Beispiel: TL50GYRQ bezeichnet Grün, Gelb und Rot von unten nach oben.
