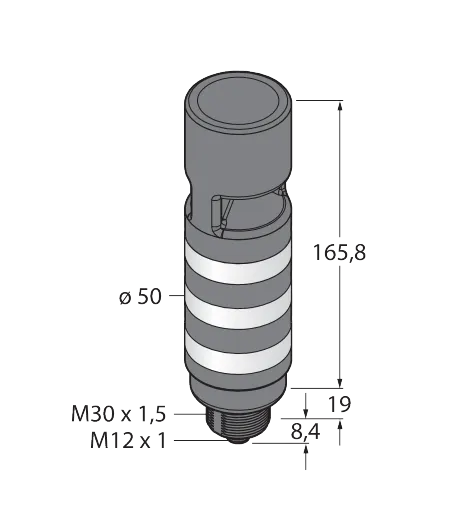

LED-Signalleuchte – Signalsäule

Eigenschaften

• •Schwarzes Kunststoffgehäuse
• •Schutzart IP67
• •Schutz gegen elektromagnetische und hochfrequente Störungen
• •Farben: Grün (COL 1) / Gelb (COL 2) / Rot (COL 3)
• •Betriebsspannung: 12…30 VDC oder 24 VAC bei jeweils 45mA pro LED-Farbe
• •Eingänge: PNP / NPN
• •Signaltongeber: Omnidirektional, gedichtet, Stakkato max. 99 dB

Funktionsprinzip

Die Multifunktionsanzeige TL50 Beacon bietet eine große Variantenvielfalt, sowie eine einfache Montage im robusten Design. Jede Signalsäule lässt sich aus bis zu vier verschiedenfarbigen LED-Elementen, mit oder ohne Signaltongeber konfigurieren. Verschiedene Leuchtfunktionen sind ebenfalls möglich. Diese sind anhand der Kennzahl hinter der Farbe im Typenschlüssel erkennbar (ohne: konstant; 1: rotierend; 2: blinkend). Gut wahrnehmbare Statusanzeigen lassen Anwendungen im In- und Outdoorbereich zu. Das Anschlussbild zeigt eine PNP‐ Anschlusskonfiguration. Es gibt die 5 Farben Blau(B), Grün(G), Rot(R), Gelb(Y) und Weiß(W), die in der Typenbezeichnung der Leuchte die Sequenz von unten nach oben angeben. Beispiel: TL50GYRQ bezeichnet Grün, Gelb und Rot von unten nach oben.
