LED-Signalleuchte Signalsäule
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Schwarzes Kunststoffgehäuse
- Schutzart IP67
- Schutz gegen elektromagnetische und hochfrequente Störungen
- Farben: Grün (COL 1) / Gelb blinkend (COL 2) / Rot rotierend (COL 3)
- Betriebsspannung: 12…30 VDC oder 24 VAC bei jeweils 45mA pro LED-Farbe
- Eingänge: PNP / NPN
- Signaltongeber: Gedichtet, Stakkato max. 94 dB
Funktionsprinzip
Die Multifunktionsanzeige TL50 Beacon bietet eine große Variantenvielfalt, sowie eine einfache Montage im robusten Design. Jede Signalsäule lässt sich aus bis zu vier verschiedenfarbigen LED-Elementen, mit oder ohne Signaltongeber konfigurieren. Verschiedene Leuchtfunktionen sind ebenfalls möglich. Diese sind anhand der Kennzahl hinter der Farbe im Typenschlüssel erkennbar (ohne: konstant; 1: rotierend; 2: blinkend). Gut wahrnehmbare Statusanzeigen lassen Anwendungen im Inund Outdoorbereich zu. Das Anschlussbild zeigt eine PNP-Anschlusskonfiguration. Es gibt die 5 Farben Blau(B), Grün(G), Rot(R), Gelb(Y) und Weiß(W), die in der Typenbezeichnung der Leuchte die Sequenz von unten nach oben angeben. Beispiel: TL50GYRQ bezeichnet Grün, Gelb und Rot von unten nach oben.
Mechanische Daten
| Relative Luftfeuchtigkeit | von 0 bis 95 % |
| Elektrischer Anschluss | Steckverbinder, M12 x 1, PVC |
| Umgebungstemperatur | von -20 bis 50 °C |
| Bauform | Glattrohr, TL50BL |
| Fensterwerkstoff | Polycarbonat, klar |
| Gehäusewerkstoff | Kunststoff, ABS, schwarz |
| Aderzahl | 5 |
| Kaskadierbar | nein |
| Schutzart (IP) | IP67 |

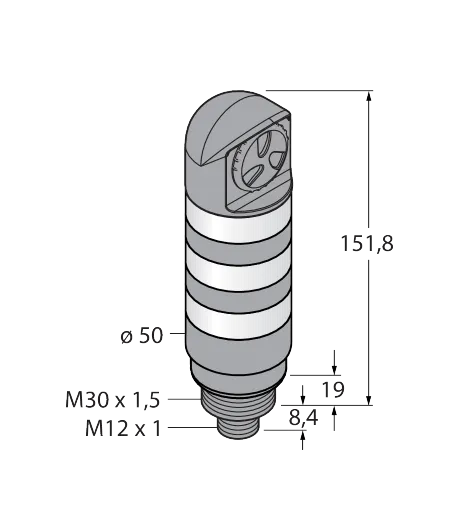

| Abmessung | Ø 50 x 179.1 mm |
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 125 mA |
| AC Bemessungsbetriebsstrom | ≤ 100 mA |
| Ansprechzeit typisch | < 1 ms |
| Max. Stromaufnahme Signaltongeber | 35 mA |
| Max. Stromaufnahme pro Farbe | 125 mA |
| Eingangstyp | Bipolar (PNP/NPN)22 |
| Betriebsspannung | von 12 bis 30 V |
Signal- und Anzeigedaten
| Merkmale Farbe 3 | Rot, rotierend, 24 lm |
| Merkmale Farbe 1 | Grün, durchgehend an, 52 lm |
| Merkmale Farbe 2 | Gelb, blitzend, 15 lm |
| Einsatzzweck | LED Anzeigeleuchte |
| Funktion | Signalsäule |
| Lichtart | Grün |
| Lichtart | Gelb, blinkend |
| Lichtart | Rot, rotierend |
| Dimmbar | nein |
| Akustisches Signal | Stakkato, 94dB |
Sonstige
| Bauform | Rohr |
| Gehäusewerkstoff | Kunststoff |
| Steckertyp | M12 |
