LED-Signalleuchte – Mehrfarbige Multifunktionsanzeige

Name: LED-Signalleuchte – Mehrfarbige Multifunktionsanzeige
Brand: Turck
SKU: 3085268
Price: 198 EUR
Availability: InStock

SKU: 3085268 Type: TL30FGGGGGQ

Verfügbar3–5 Werktage Lieferzeit

€198,00 / Stück

€235,62 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

Schwarzes Kunststoffgehäuse
Schutz gegen elektromagnetische und hochfrequente Störungen
Schutzart IP65
Stecker M12X1
Farben: 5x Grün (COL 1-5)
Betriebsspannung: 18…30 VDC oder 24 VAC bei jeweils 45mA pro LED-Farbe
Eingänge: PNP / NPN

Funktionsprinzip

Flache mehrfarbige Multifunktionsanzeige Robuste, kostengünstige und einfach zu montierende Mehrsegment‐Anzeige. Beleuchtete Segmente für sichtbare Bedienerführung und Systemstatusanzeige. Darstellung von bis zu fünf Farben möglich. Geräte in Kompaktbauform, daher kein Steuergerät erforderlich. Keine Montage erforderlich. Das Anschlussbild zeigt eine PNP‐ Anschlusskonfiguration.

Mechanische Daten

Relative Luftfeuchtigkeit	von 0 bis 95 %
Elektrischer Anschluss	Steckverbinder, M12 x 1, PVC
Umgebungstemperatur	von -40 bis 50 °C
Bauform	Quader, TL30F
Fensterwerkstoff	Acryl, diffus
Gehäusewerkstoff	Metall, AL
Gehäusewerkstoff	Thermoplastischer Kunststoff, schwarz
Aderzahl	8
Kaskadierbar	nein
Schutzart (IP)	IP65

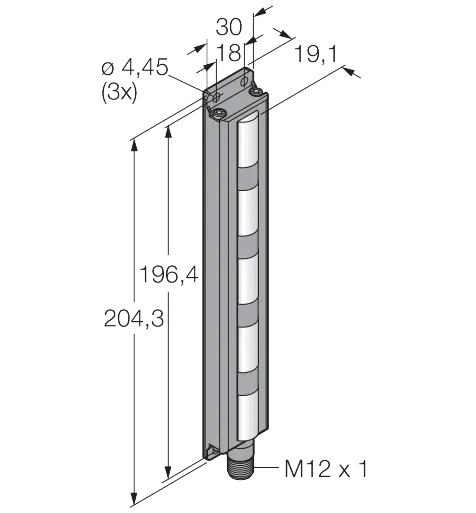

Abmessung	204.3 x 30 x 19.1 mm

Elektrische Daten

DC Bemessungsbetriebsstrom Ie	≤ 18 mA
Ansprechzeit typisch	< 1 ms
Max. Stromaufnahme pro Farbe	18 mA
Eingangstyp	Bipolar (PNP/NPN)
Betriebsspannung	von 18 bis 30 V

Signal- und Anzeigedaten

Merkmale Farbe 3	Grün
Merkmale Farbe 4	Grün
Merkmale Farbe 5	Grün
Merkmale Farbe 1	Grün, durchgehend an
Merkmale Farbe 2	Grün
Einsatzzweck	LED Anzeigeleuchte
Funktion	Signalsäule
Lichtart	Grün
Dimmbar	nein
