LED-Signalleuchte Signalsäule
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Schwarzes Kunststoffgehäuse
- Schutz gegen elektromagnetische und hochfrequente Störungen
- Schutzart IP67
- Kabel mit Stecker M12X1, 150 mm
- Farben: Gelb (COL 1) / Grün (COL 2) / Rot (Col 3)
- Betriebsspannung: 18…30 VDC oder 24 VAC bei jeweils 45mA pro LED-Farbe
- Eingänge: PNP / NPN
Funktionsprinzip
Die TL50-Signalsäulen sorgen für deutlich sichtbare Statusanzeigen und eine klare Bedienerführung innerhalb der gesamten Anlage. Jede Signalsäule ist aus verschiedenfarbigen LED-Elementen, mit oder ohne Signaltongeber konfiguriert und in wenigen Schritten betriebsfertig installiert – egal ob direkt an der Maschine, am Schaltschrank oder an zu überwachenden Standorten innerhalb der Fertigungslinien. Das Anschlussbild zeigt eine PNP-Anschlusskonfiguration. Es gibt 10 Farben Blau(B), Grün(G), Rot(R), Gelb(Y), Weiß(W), Türkis(T), Orange(O), Violett(V), Himmelblau(S) und Magenta(M), die in der Typenbezeichnung der leuchte die Sequenz von unten nach oben angeben. Beispiel: TL50GYRQ bezeichnet Grün, Gelb und Rot von unten nach oben.
Mechanische Daten
| Relative Luftfeuchtigkeit | von 0 bis 95 % |
| Elektrischer Anschluss | Kabel mit Steckverbinder, M12 x 1, 0.15 m, PVC |
| Umgebungstemperatur | von -40 bis 50 °C |
| Bauform | Glattrohr, TL50 |
| Fensterwerkstoff | Polycarbonat, diffus |
| Gehäusewerkstoff | Kunststoff, ABS, schwarz |
| Aderzahl | 4 |
| Kaskadierbar | nein |
| Schutzart (IP) | IP67 |

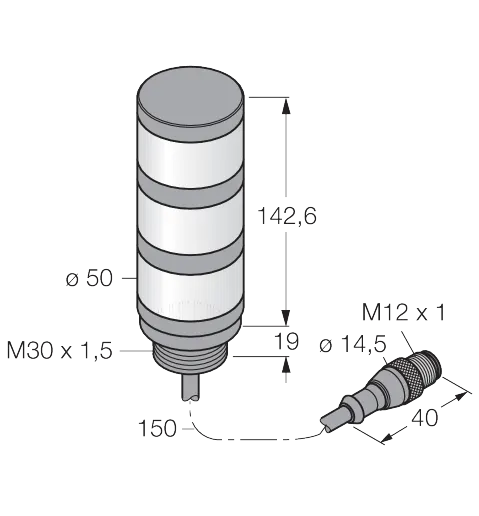

| Abmessung | Ø 50 x 161.5 mm |
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 45 mA |
| AC Bemessungsbetriebsstrom | ≤ 45 mA |
| Ansprechzeit typisch | < 10 ms |
| Max. Stromaufnahme pro Farbe | 45 mA |
| Eingangstyp | Bipolar (PNP/NPN) |
| Betriebsspannung | von 18 bis 30 V |
Signal- und Anzeigedaten
| Merkmale Farbe 3 | Rot, durchgehend an, 7.5 lm |
| Merkmale Farbe 1 | Gelb, durchgehend an, 5 lm |
| Merkmale Farbe 2 | Grün, durchgehend an, 23 lm |
| Einsatzzweck | LED Anzeigeleuchte |
| Funktion | Signalsäule |
| Lichtart | Gelb |
| Lichtart | Grün |
| Lichtart | Rot |
| Dimmbar | nein |
Tests/Zulassungen
| Zulassungen | cULus |
| Zulassungen | CE |
Sonstige
| Bauform | Rohr |
| Gehäusewerkstoff | Kunststoff |
| Steckertyp | M12 |
| Steckertyp | Kabel |
