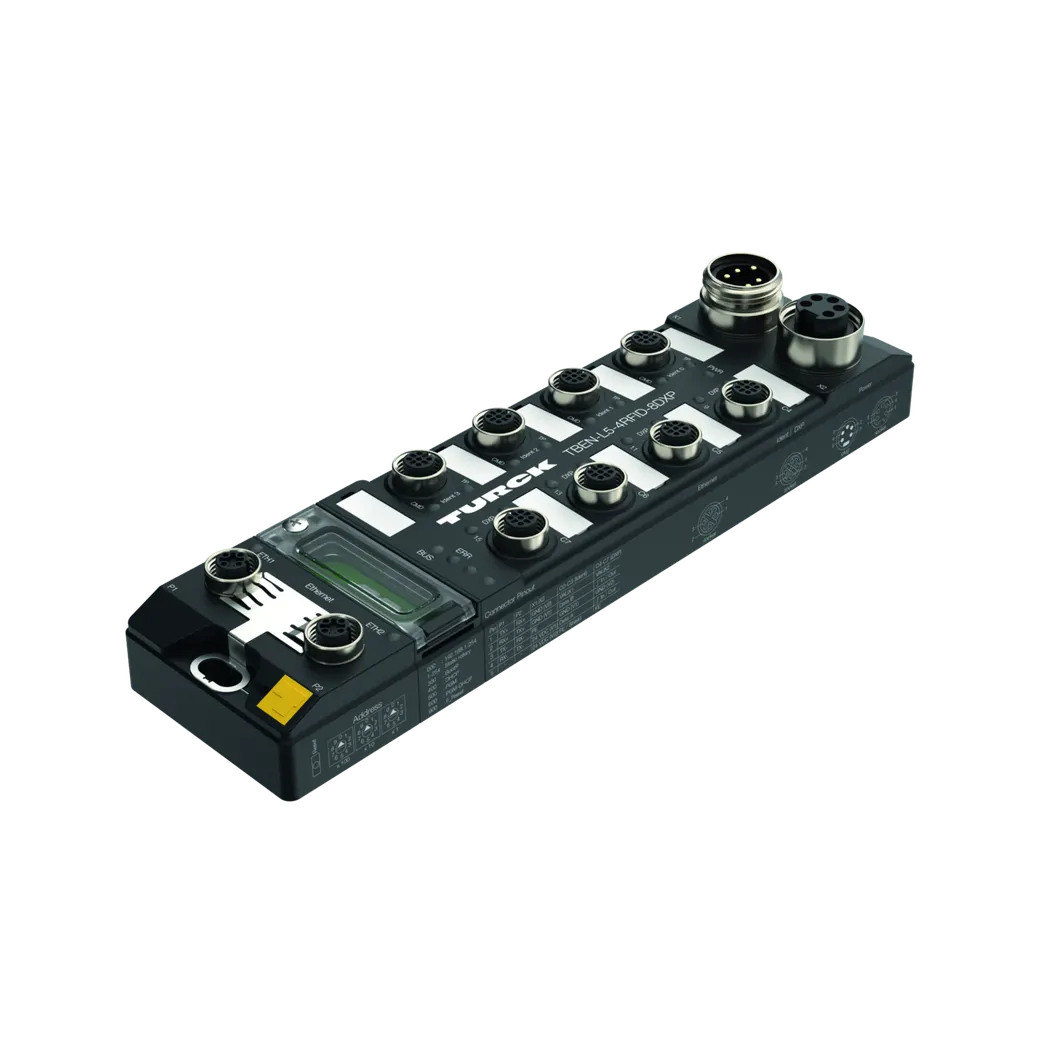

Kompaktes Multiprotokoll-RFID-Modul für Ethernet 4 RFID-Kanäle (HF/UHF) und 8 universelle digitale Kanäle als pnp Eingänge oder Ausgänge 2A
SKU: 100000836 Type: TBEN-L5-4RFID-8DXP
Verfügbar 3–5 Werktage Lieferzeit
€903,00 / Stück
€1.074,57 inkl. MwSt.
Eigenschaften
- • PROFINET Device, EtherNet/IP Device oder Modbus TCP Server
- • PROFINET S2 Systemredundanz
- • Integrierter Ethernet-Switch
- • Unterstützt 10 Mbps / 100 Mbps
- • Glasfaserverstärktes Gehäuse
- • Schock- und schwingungsgeprüft
- • Vollvergossene Modulelektronik
- • Schutzart IP65/IP67/IP69K
- • ATEX Zone 2/22
- • CCC-Ex
- • Bis zu 128 Byte Nutzdaten (EtherNet/IP: bis zu 80 Byte) pro Schreib-/Lesezyklus je Kanal sowie Nutzung von Fragmenten mit jeweils 16 Kilobyte FIFO-Speicher
- • Daten-Interface zur komfortablen Nutzung der RFID-Funktionalität
- • Continuous HF-Busmodus mit bis zu 32 HF-Schreib-Lese-Köpfen pro Kanal
- • 4 Kanäle mit M12-Anschluss für RFID
- • 8 universelle digitale Kanäle als pnp Eingänge oder Ausgänge 2A
- • ARGEE programmierbar
Spannungsversorgung
| ARGEE Engineering Version | 2.0.25.0 |
| RFID Versorgung V AUX1 | Steckplätze C0...C3 aus V1 |
| RFID Versorgung V AUX1 | kurzschlussfest, 2 A pro Kanal bei 70 °C [UL: 1.74 Apro Kanal bei 55 °C] |
| Webserver | Default: 192.168.1.254 |
| ARGEE-Funktionalität | unterstützt |
| Zulässiger Bereich | 18…30 VDC |
| Zulässiger Bereich | Gesamtstrom V1 max. 8 A [UL: 7 A] + V2 max. 9 Abei 70 °C [UL: 55 °C] pro Modul |
| Anschlusstechnik Ethernet | 2 x M12, 4-polig, D-codiert |
| Verlustleistung, typisch | ≤ 6.5 W |
| Sensor/Aktuatorversorgung | Steckplätze C4...C7 aus V2 |
| Sensor/Aktuatorversorgung | Versorgung Pin1 schaltbar pro Steckplatz |
| Sensor/Aktuatorversorgung | kurzschlussfest, 2 A pro Steckplatz bei 70 °C [UL: |
| Sensor/Aktuatorversorgung | 55 °C] |
| Potenzialtrennung | galvanische Trennung von V1- und V2-Spannungsgruppe |
| Potenzialtrennung | Spannungsfest bis 500 VDC |
| Betriebsstrom | V1: max. 150 mA |
| Betriebsstrom | V2: max. 100 mA |
| ARGEE Firmware Version | 3.3.2.0 |
| Übertragungsrate Ethernet | 10/100 Mbit/s |
| Versorgungsspannung | 24 VDC |
| Serviceschnittstelle | Ethernet via P1 oder P2 |
| Anschlusstechnik Spannungsversorgung | 7/8″, 5-polig |
EtherNet/IP™
| Class 3 Verbindungen (TCP) | 3 TCP |
| Adressierung | gemäß EtherNet/IP-Spezifikation |
| Anzahl Eingangsdaten (PAE) | 248 INT |
| Configuration Assembly Instance | 106 |
| Output Assembly Instance | 104 |
| Input Assembly Instance | 103 |
| Class 1 Verbindungen (CIP) | 10 CIP |
| Anzahl Ausgangsdaten (PAA) | 248 INT |
| Device Level Ring (DLR) | unterstützt |
Allgemeine Information
| Montage | 2 Befestigungslöcher Ø 6,3 mm |
| MTTF | 88 Jahre nach SN 29500 (Ed. 99) 20 °C |
| Halogenfrei | ja |
| Umgebungstemperatur | von -40 bis 70 °C |
| Material Steckverbinder | Messing vernickelt |
| Material Schraube | 303 Edelstahl |
| Abmessungen (L x B x H) | 60.4 x 230.4 x 38.8 mm |
| Gehäusefarbe | schwarz |
| Lagertemperatur | von -40 bis 85 °C |
| Fensterwerkstoff | Lexan |
| Einsatzhöhe | max. 5000 m |
| Gehäusewerkstoff | PA6-GF30 |
| Material Label | Polycarbonat |
| Schutzart (IP) | IP67 |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP65 |
Digitalausgänge
| Ausgangsstrom pro Kanal | 2,0 A, kurzschlussfest, max. 4,0 A pro Steckplatz |
| Ausgangsspannung | 24 VDC aus Potentialgruppe |
| Gleichzeitigkeitsfaktor | 0,56 |
| Ausgangstyp | PNP |
| Kurzschlussschutz | ja |
| Lastart | EN 60947-5-1: DC-13 |
| Art der Ausgangsdiagnose | Kanaldiagnose |
| Anschlusstechnik Ausgang | M12, 5-polig |
Digitaleingänge
| Schaltschwelle | EN 61131-2 Typ 3, pnp |
| Kanalanzahl | 8 |
| Signalstrom Low-Pegel | < 1.5 mA |
| Signalspannung Low-Pegel | < 5 V |
| Potenzialtrennung | galvanische Trennung zum Feldbus |
| Signalstrom High-Pegel | > 2 mA |
| Eingangstyp | PNP |
| Art der Eingangsdiagnose | Kanaldiagnose |
| Signalspannung High-Pegel | > 11 V |
| Anschlusstechnik Eingänge | M12, 5-polig |
Modbus TCP
| Adressierung | Static IP, BOOTP, DHCP |
| Anzahl TCP Verbindungen | 8 |
| Unterstützte Function Codes | FC1, FC2, FC3, FC4, FC6, FC15, FC16, FC23 |
PROFINET
| Adressierung | DCP |
| Diagnosen | gemäß PROFINET Alarm Handling |
| MinCycleTime | 1 ms |
| Automatische Adressierung | unterstützt |
| Media Redundancy Protocol (MRP) | unterstützt |
RFID
| Kanalanzahl | 4 |
| Leitungslänge | bis 50 m |
| Betrieb pro Kanal | 1x HF oder UHF Schreib-Lese-Kopf, bis zu 32 busfähige HF Schreib-Lese-Köpfe mit Endung /C53 |
| Betrieb pro Kanal | (ggf. zusätzliche Spannungseinspeisung erforderlich) |
| Anschlusstechnik | M12 |
| RFID-Dateninterface | HF und UHF |
| Spannungsversorgung | 2 A pro Kanal bei 70 °C [UL: 1.74 A pro Kanal bei 55 |
| Spannungsversorgung | °C], kurzschlussfest |
Norm-/Richtlinienkonformität
| Schockprüfung | gemäß EN 60068-2-27 |
| Zulassungen und Zertifikate | CEUKCAATEX Zone 2/22 |
| Zulassungen und Zertifikate | CCC-Ex |
| Zulassungen und Zertifikate | FM Class I, Zone 2, |
| Zulassungen und Zertifikate | UV-beständig nach DIN EN ISO 4892-2A (2013) |
| Schwingungsprüfung | gemäß EN 60068-2-6 |
| Schwingungsprüfung | Beschleunigung bis 20 g |
| UL Zertifikat | cULus LISTED 21 W2, Encl.Type 1 IND.CONT.EQ. |
| Kippfallen und Umstürzen | gemäß IEC 60068-2-31/IEC 60068-2-32 |
| Hinweis zu ATEX/IECEx | Die Kurzbetriebsanleitung mit Hinweisen zum Einsatz in Ex-Bereichen ist zu berücksichtigen. |
| Elektromagnetische Verträglichkeit (EMV) | gemäß EN 61131-2 |
Speisung
| Versorgungsspannung | 24 VDC |
