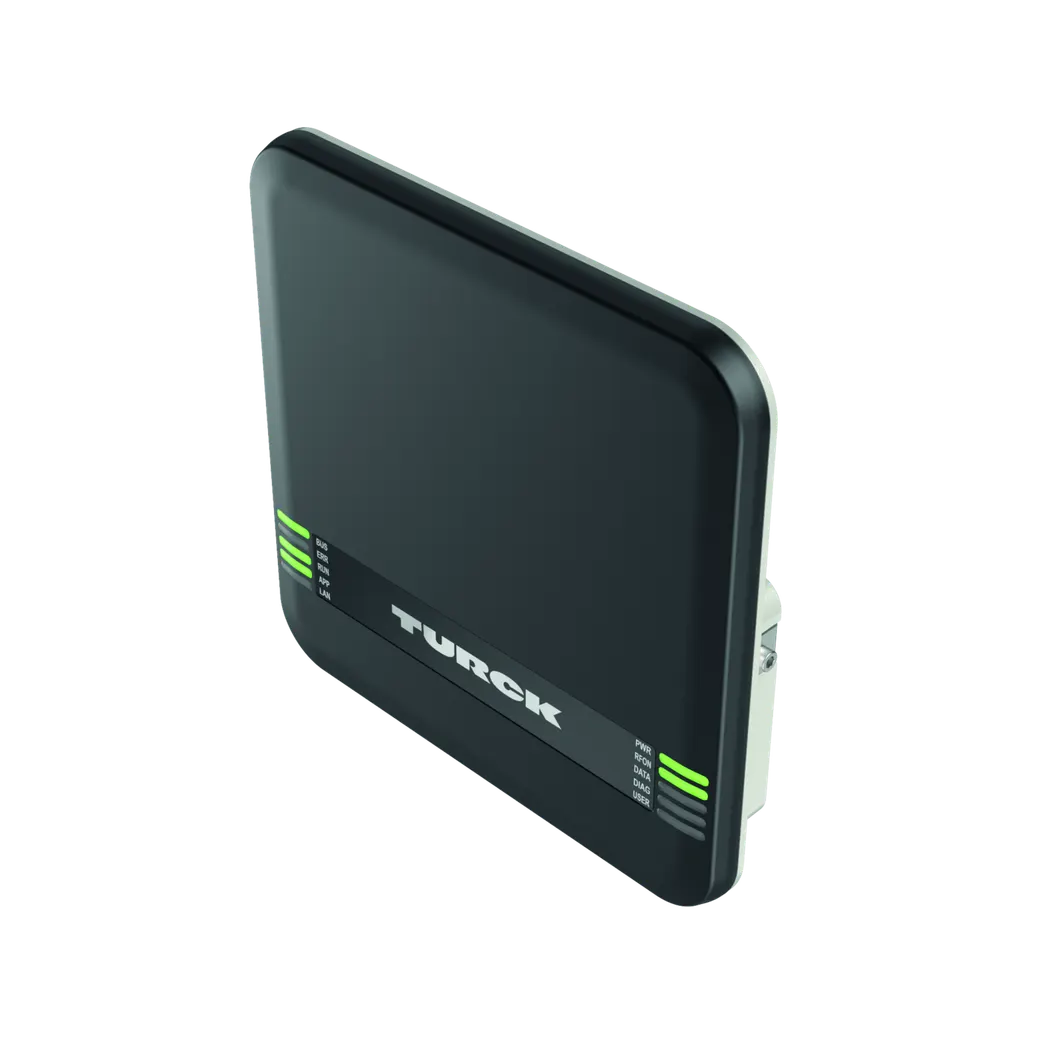

UHF-Reader

Name: UHF-Reader
Brand: Turck
SKU: 100000897
Price: 1933 EUR
Availability: InStock

SKU: 100000897 Type: TN-UHF-Q300-EU-LNX

Verfügbar3–5 Werktage Lieferzeit

€1.933,00 / Stück

€2.300,27 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

TCP/IP
Frei programmierbarer Ethernet-basierter Schreib-Lese-Kopf basierend auf Linux
Programmiersprache C, C++, NodeJS, Python
Software-Komponenten: SSH, SFTP, HTTP, IBTP, MTXP, DHCP, SNTP, Node.js 6.9.5 (LTS), Python 3.x
Implementierung des Protokolls erforderlich
4 RP-TNC-Anschlüsse für passive, externe UHF Antennen
4 konfigurierbare digitale Kanäle als PNPEingänge und/oder Ausgänge 0,5 A
Übertragungsrate 10 Mbps/100 Mbps
Integrierter Webserver
LED-Anzeigen und Diagnosen
Gerät nur geeignet für den Betrieb innerhalb der Europäischen Union (EU), Indien, Türkei und Südafrika bei 865…868 MHz

Funktionsprinzip

Die UHF‐Reader bilden eine Übertragungszone aus, dessen Größe in Abhängigkeit von der Kombination aus Reader und Datenträger variiert. Durch Bauteiltoleranzen, Einbausituation in der Applikation, Umgebungsbedingungen und Beeinflussung durch Materialien (insbesondere Metall) können die erreichbaren Abstände abweichen. Darum ist ein Test der Applikation (vor allem beim Lesen und Schreiben in der Bewegung) unter Realbedingungen unbedingt erforderlich!

Elektrische Daten

DC Bemessungsbetriebsstrom	≤ 3500 mA
Ausgangsleistung	≤ 2 W (ERP), regelbar
Ausgangsleistung	zirkular/linear, einstellbar
Datenübertragung	elektromagnetisches Wechselfeld
Funk- und Protokollstandards	ISO 18000-63
Funk- und Protokollstandards	EPCglobal Gen 2
Technologie	UHF RFID
Antennenhalbwertsbreite	65°
Ausgangsfunktion	lesen/schreiben
PoE Standard	IEEE 802.3at (PoE+)
Kanalabstand	200 kHz
Einsatzregion (UHF)	Europa, Indien, Türkei, Südafrika (865…
Einsatzregion (UHF)	868 MHz)
Betriebsspannung	von 18 bis 30 V

System Beschreibung

Speicher	512 MB Flash
RAM Speicher	512 MB DDR3
Prozessor	ARM Cortex A8, 32 Bit, 800 MHz

Mechanische Daten

Material aktive Fläche	Glasfaser verstärktes Polyamid, PA6GF30, schwarz
Schwingungsfestigkeit	55 Hz (1 mm)
MTTF	49 Jahre nach SN 29500 (Ed. 99) 20 °C
Elektrischer Anschluss	RP-TNC
Eingangsimpedanz	50 Ohm
Umgebungstemperatur	von -20 bis 50 °C
Bauform	Quader
Einbaubedingungen	nicht bündig
Gehäusewerkstoff	Aluminium, AL, silber
Schockfestigkeit	30 g (11 ms)
Schutzart (IP)	IP67
Abmessung	300 x 300 x 61.7 mm

Digitaleingänge

Schaltschwelle	EN 61131-2 Typ 3, PNP
Kanalanzahl	4
Signalstrom Low-Pegel	< 1.5 mA
Signalspannung Low-Pegel	< 5 V
Signalstrom High-Pegel	> 2 mA
Eingangstyp	PNP
Art der Eingangsdiagnose	Kanaldiagnose
Signalspannung High-Pegel	> 11 V
Anschlusstechnik Eingänge	M12, 5-polig
