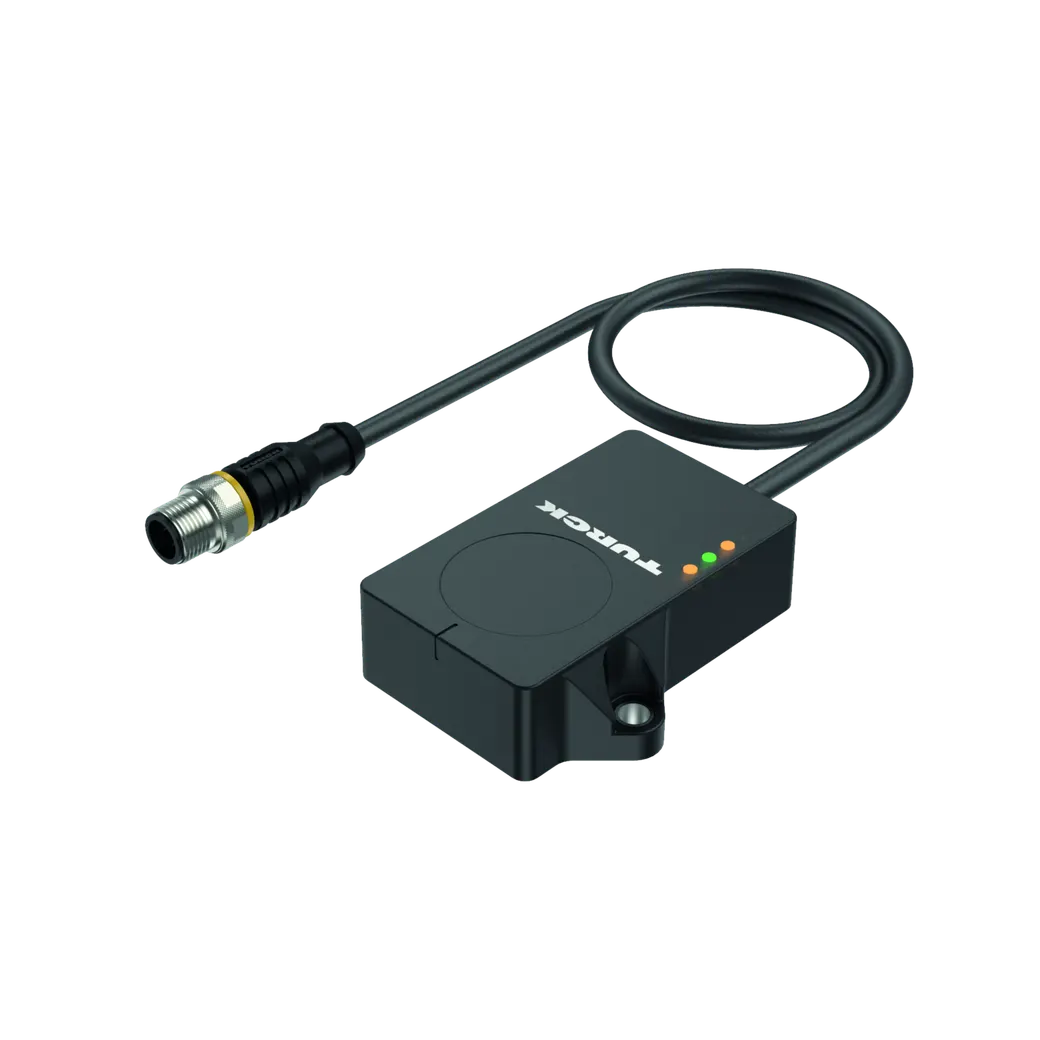

Vibrations- und Temperatursensor für Condition Monitoring mit IO-Link
SKU: 100029966 Type: CMVT-QR20-IOLX3-0.3-RS4
Verfügbar 3–5 Werktage Lieferzeit
€199,00 / Stück
€236,81 inkl. MwSt.
Eigenschaften
- • Quader, Kunststoff, Ultem
- • Status Anzeige über LED
- • Beschleunigungs- und Geschwindigkeitsausgabe RMS oder Peak to Peak der Vibration
- • Messbereich Beschleunigung 16g
- • Erfassung über 3 Achsen
- • Messbereich Temperatur -40°C bis +85°C
- • Hohe Schutzart IP68/IP69K
- • 18...30 VDC, Kommunikation über IO-Link
- • 10…30 VDC, SIO Modus PNP/NPN Schaltausgänge
- • Kabel mit Steckverbinder, M12 x 1, 4-polig
Funktionsprinzip
Condition Monitoring Sensoren helfen dabei, ungeplante Stillstände und Störungen im Produktionsprozess zu vermeiden und somit bereits im Vorfeld vorausschauend den Zustand der Maschine zu überwachen. Anlagenstillstände oder Maschinenschäden können mit dem Einsatz der CM-Sensoren vermieden werden, was der Effektivität der Anlage zugute kommt und einen störungsfreien Betrieb unterstützt. Für den Endanwender ergibt sich durch den Einsatz der CMVT-Sensoren ein direkt zählbarer Mehrwert. Informationen zur Vibration sowie Temperatur werden durch das standardisierte IO-Link-Protokoll ausgegeben. Außerdem können Warnungs- und Alarm-Meldungen über einfache Schaltausgänge angezeigt werden.
Umgebungsbedingungen
| Schaltzustandsanzeige | 2 x LED, gelb |
| Betriebsspannungsanzeige | LED, grün |
| MTTF | 548 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Umgebungstemperatur | von -40 bis 85 °C |
| Temperaturänderungen (EN60068-2-14) | -40...+85 °C; 20 Zyklen |
| UL Zertifikat | E351232 |
| Schwingungsfestigkeit (EN 60068-2-6) | 20 g; 5 h/Achse; 3 |
| Schockfestigkeit | 200 g; 4 ms ½ Sinus |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP68 |
Vibration - Beschleunigung
| Messbereich RMS | 16 g |
| Auflösung RMS | 0.01 g |
| Abtastrate Beschleunigungsmesszelle | 6.6 KHz |
| Wiederholgenauigkeit RMS, typisch | ≤ ±5 % @ 78 Hz |
| Lineariätsabweichung RMS, typisch | ≤ ±3 % @ 78 Hz |
Vibration - Geschwindigkeit
| Messbereich RMS | 0...320 mm/s @ 78 Hz |
| Auflösung RMS | 0.01 mm/s |
| Lineariätsabweichung RMS, typisch | ≤ ±1 % @ 78 Hz |
Elektrische Daten
| Isolationsprüfspannung | 0.5 kV |
| Stromaufnahme | bis 50 mA |
| Kommunikationsprotokoll | IO-Link |
| Restwelligkeit Uss | ≤ 10 % UBmax |
| Betriebsspannung UB | von 18 bis 30 VDC |
IO-Link
| Kommunikationsmodus | COM 3 (230.4 kBaud) |
| Funktion Pin 4 | IO-Link/SIO |
| Funktion Pin 2 | SIO |
Mechanische Daten
| Elektrischer Anschluss | Kabel mit Steckverbinder, M12 x 1 |
| Kabelqualität | Ø 4.5 mm, PUR, 0.3 m |
| Kabelqualität | halogenfrei, flammwidrig nach IEC 60332-2-2 und |
| Kabelqualität | UL FT2 |
| Bauform | Quader, QR20 |
| Adernquerschnitt | 4x 0.34 mm2 |
| Gehäusewerkstoff | Kunststoff, Ultem |
| Abmessung | 71.6 x 62.6 x 20 mm |
Temperatur (-)
| Messbereich Temperatur | -40…85 °C |
| Lineariätsabweichung Temperatur | ≤ 1 % |
| Wiederholgenauigkeit Temperatur | ≤ ± 2.4 % |
