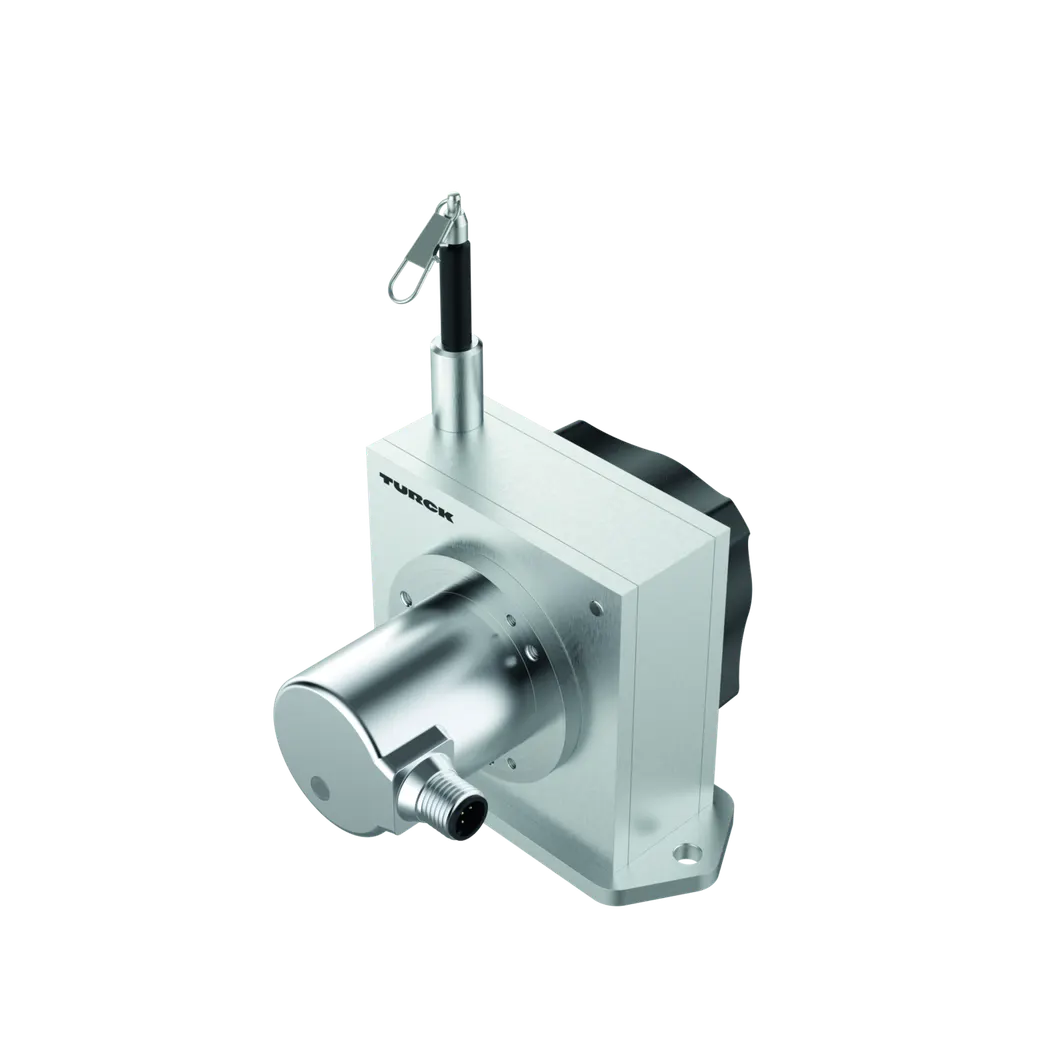

TurckSeilzuggeber – Bild 1
Turck

Seilzuggeber

SKU: 100049320 Type: DWE-E-2000-110-116-7A-H1151
Verfügbar3–5 Werktage Lieferzeit
€932,00 / Stück
€1.109,08 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen
Datenblatt

Eigenschaften

  • Seilzuggeber mit hoher Dynamik
  • Mit fest verbautem Analog-Encoder der Serie REM-116
  • Messprinzip: Magnetisch
  • Messbereich skalierbar über Teacheingänge
  • Teach Point 1: Ub auf Pin 4 für > 1s
  • Teach Point 2: Ub auf Pin 5 für > 1s
  • Schutzart Sensor IP65
  • ‐20…+85 °C
  • 10…30 VDC
  • Analogausgang, 4…20 mA
  • Steckverbinder, M12 x 1, 5-polig

Mechanische Daten

Auszugkraft min.5 N
Elektrischer AnschlussSteckverbinder, M12 x 1
Gehäusewerkstoff EncoderZink-Druckguss
Auszugkraft max.6.4 N
LeitungsmaterialEdelstahl
Auszugsbeschleunigung max.140 m/s²
Auszuggeschwindigkeit max.10 m/s
BauformSeilzuggeber
GehäusewerkstoffTitan eloxiertes Aluminium

Elektrische Daten

Drahtbruchsicherheit/Verpolungsschutzja
Stromausgang4…20 mA
Auflösung DA-Wandler12 Bit
Kurzschlussschutzja
AusgangsfunktionAnalogausgang
Leerlaufstrombis 38 mA
Betriebsspannungvon 10 bis 30 V

Allgemein

MessprinzipMagnetisch

Umgebungsbedingungen

Umgebungstemperaturvon -20 bis 85 °C
Technische DatenIP65
Technische Datenereichs
Technische Datengänge nur bei Stillstand der Welle.
Technische DatenTeach Eingang teach 1 Teach Eingang teach LED
Technische Daten(Pin 4) 2 (Pin 5)
Technische DatenSetze Startpunkt vom Die grüne LED blinkt 1x
Technische DatenMessbereich
Technische DatenSetze Endpunkt vom Die grüne LED blinkt 3x
Technische DatenMessbereich. Der
Technische DatenMessbereich muss
Technische Daten>21mm sein. Zuvor
Technische Datenmuss ein Startpunkt
Technische Datengesetzt worden sein.
Technische DatenRücksetzen auf Werkseinstellung. Verbinde teach 1 Die LED blinkt grün, rot,
Technische Datenund teach 2 gleichzeitig mit UB. grün
Technische Datene nicht verwendet, sollten diese auf 0V (Masse GND) gelegt werden, um Störungen zu vermeiden.

Allgemeine Daten

AusgangstypAnalog
Messbereich2000 mm
Linearitätsabweichung≤ 0.05 %

Sonstige

GehäusewerkstoffAluminium
Analogausgang4…20 mA
SteckertypM12
100049320(EN)
EDB_100049320_gbr_en.pdf
100049320(DE)
EDB_100049320_ger_de.pdf
100009119
100009119.pdf
  • Umlenkrolle aus Aluminium für Seilzuggeber
