IPF
IPF

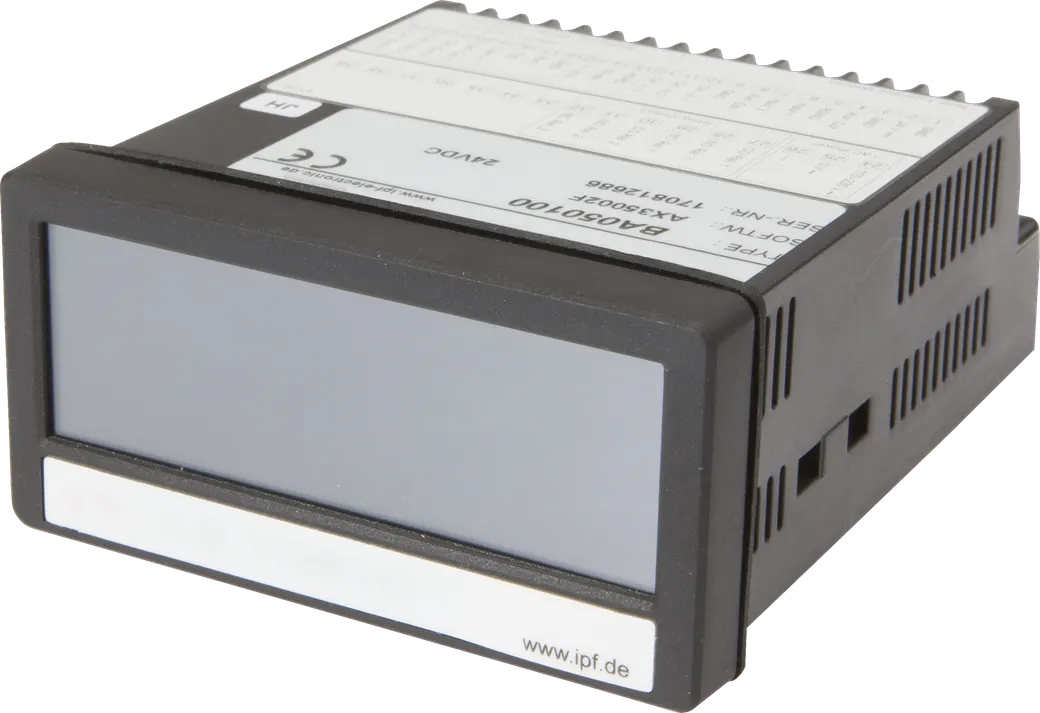

Messumformer, Analog / Digital, Touchdisplay, 48x116x96mm, -10-10V / 0/4-20mA, 8 Stellen, 18-30V DC, 4x PNP programmierbar/konfigurierbar, 0-10V/4-20mA, klemmen, IP20, Noryl UL94, LCD
SKU: BA050100
Verfügbar3–5 Werktage Lieferzeit
€362,70 / Stück
€431,61 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenElektrische Eigenschaften
| Widerstand des Spannungseingangs | 50 kOhm |
| Ausführung des Analogeingangs | 0 - 20mA | -10 - 10V | 4 - 20mA |
| Gebervorsorgungsspannungsart | DC |
| Elektrischer Anschluss | Klemmanschluss |
| Einstellverfahren | Parametrierung |
| Anzahl der analogen Eingangskanäle | 2 |
| Anzahl der Dekaden | 8 |
| Ausführung des Analogausgangs | 4…20 mA |
| Ausführung des Analogausgangs | 0…10 V |
| Ausführung des Schaltausgangs | PNP |
| Ausführung der Schaltfunktion | programmierbar/konfigurierbar |
| Widerstand des Stromeingangs | 120 Ohm |
| Ansprechzeit | 53 ms |
| Anzahl der Schaltausgänge | 4 |
| Anzeige | LCD-Display | LED-Anzeige |
| Leerlaufstrom | 100 mA |
| Anzahl der analogen Ausgangskanäle | 1 |
| Schutzfunktionen | Verpolungsschutz | Kurzschlussschutz |
| Digitale Auflösung | 16 Bit |
| Geberversorgungsspannung | 24 V |
| Betriebsspannung (DC) | 18 - 30 V |
| Geberversorgungsstrom | 250 mA |
| Bemessungsschaltstrom | 200 mA |
| Betriebsspannung | von 18 bis 30 V |
Weiteres
| IPF Produktgruppe | 550 Meßumformer |
| Verpackungsmaße | 198 x 185 x 107 mm |
| Zolltarifnummer | 85437090 |
| WEEE-Nummer | 40951076 |
| REACH-konform | Ja |
| RoHS konform | Ja |
| Bruttogewicht | 333 g |
Einbau / Entsorgung
| Entsorgung | WEEE-Nummer gemäß § 6 Abs. 3 ElektroG: 40951076 |
| Einbau | Einbau / Installation darf nur durch eine Elektrofachkraft erfolgen! |
Klassifizierung
| ETIM 8 | EC002475 Strommessumformer |
Mechanische Eigenschaften
| Höhe | 48 mm |
| Breite | 96 mm |
| Montageart | Fronttafeleinbau |
| Umgebungstemperatur | von -20 bis 60 °C |
| Länge | 116 mm |
| Werkstoff des Gehäuses | Kunststoff (Noryl UL94) |
| Lagertemperatur | von -25 bis 70 °C |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (IP) | IP20 |
| Abmessung | 116x96x48mm |
Sonstige Eigenschaften
| Besonderheit | Touchdisplay |
| Relative Messgenauigkeit | 0.1 % |
| Funktionsumfang | Differenzfunktion |
Sonstige
| Schaltausgang | PNP |
